Прибор для регулировки клапанов Как известно каждому автолюбителю, автомобиль имеет в своем распоряжении два клапана на один цилиндр. Причем у каждого из них разные функции: один предназначен для запуска горючей смеси, а второй производит выпуск отработавших газов. Исходя из их функций, они и получили названия впускного и выпускного клапанов. Механизм, который непосредственно и приводит в работоспособность данные клапаны, а также руководит порядком их работы, называется газораспределительным или клапанным.

Важно помнить, что после того как двигатель нагревается, все составляющие его детали расширяются. Исходя из этого, между некоторыми деталями холодного двигателя должны всегда оставаться строго определенные зазоры. При достаточно маленьком зазоре происходит неполное закрывание клапанов, что и становится главной причиной того, что мощность мотора уменьшается, а также чрезмерно расходуется топливо и выходят из строя сами клапаны.

Из-за несоответствия зазоров нормативным показателям возрастает шумообразование двигателя, происходит деформация штоков, соответственно, зазор недозакрывания самого клапана возрастает в большей степени.

Прибор для регулировки клапанов Если вдруг во время езды, в период работы двигателя, вы услышите характерный стук, мощность двигателя станет заметно снижаться или же вы заметите стремительное увеличение расхода топлива, вам просто крайне необходимо обратить ваше внимание на работу автомобильных клапанов. Также тревожным звоночком, который оповестит вас, что с клапанами что-то не так, станет нестабильная работа холостого хода.

Что делать, если вы продиагностировали у своего автомобильного транспорта хотя бы одну из этих проблем? Как раз кстати придется правильная регулировка клапанов. В руководствах по эксплуатации большинства автомобилей настоятельно рекомендуется проделывать регулировку клапанов именно после 30 000 км пробега, но эксперты все же советуют проводить регулировку клапанов уже после 10 000 км пробега. Также специалисты советуют прибегать к этой процедуре после каждого снятия головки блока цилиндров, так как во время демонтажа последней важно каждый раз производить замену прокладки. При установке новой прокладки крайне необходимо отрегулировать зазоры клапанов.

На сегодняшний день, самостоятельная регулировка клапанов стала привычной процедурой для многих автомобилистов. И неудивительно, ведь данные ремонтные работы не отличаются особой сложностью, особенно когда у водителя есть специальный прибор для регулировки клапанов. О нем-то и пойдет речь в данной статье. Итак, мы постараемся ответить на вопросы о том, как с помощью прибора регулировать клапаны, по какому принципу происходит регулировка клапанов с использованием специального прибора и как правильно его подобрать. Что ж, начнем…

1. Как с помощью прибора регулировать клапаны

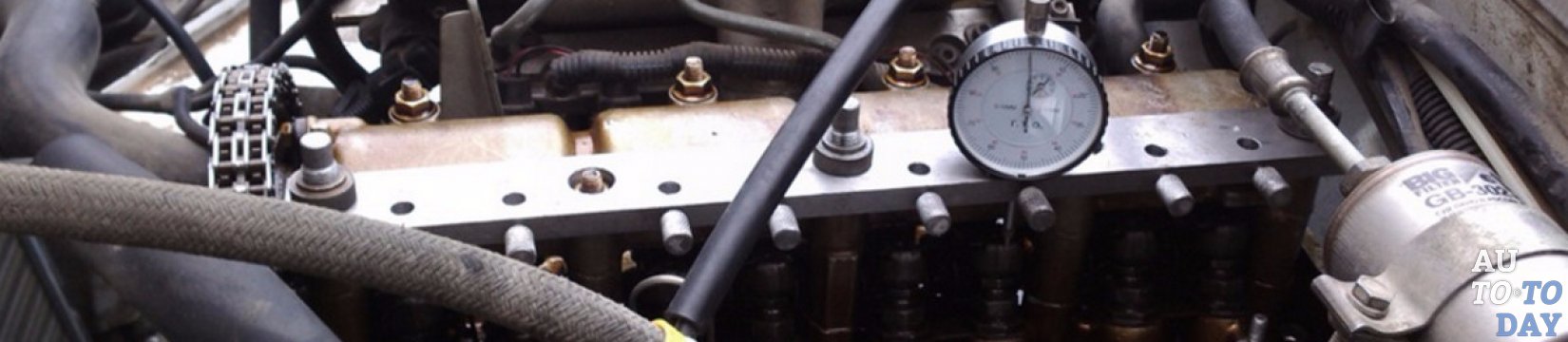

Прибор для регулировки клапанов Сам по себе прибор состоит из жесткого корпуса (рейки), который оснащен двумя невыпадающими гайками и двумя цанговыми зажимами, в которые поочередно закрепляется отсчетное устройство (индикатор). Благодаря этому прибору можно провести корректную установку всех зазоров между кулачками распределительного вала и, непосредственно, рычагами клапанов. Как правило, корректная установка зазоров позволит соблюдать все фазы газораспределения, которые наблюдаются в конструкции двигателя, а также получить отличные мощностные характеристики двигателя.

Благодаря специальному приспособлению измерить зазоры очень легко и достаточно просто, к тому же, особых профессиональных навыков данная манипуляция не затребует. Как правило, данный прибор способствует повышению точности установки, так как учитывает местные износы в приводе, где перемещение на 0,52 мм соответствует зазору в 0,15 мм в зоне контакта, в тот момент, когда температура деталей двигателя достигает +20°С.

Используя данное приспособление, вы также сможете избежать кое-каких ошибок в момент затяжки контргайки, но важно помнить, что проделывая данную операцию, крайне важно внимательно следить за показаниями индикатора.

Исходя из вышеизложенного, можно сказать, что переоценить данный прибор практически невозможно, ведь с ним регулировка клапанов станет намного проще, и вам не нужно будет обращаться в СТО. Теперь давайте рассмотрим, по какой же схеме можно произвести регулировку клапанов используя данное устройство.

2. Процесс регулировки клапанов с помощью прибора

Регулировка клапанов При регулировке клапанов данным приспособлением важно четко придерживаться инструкции, которую мы изложили в пошаговом порядке работы ниже. Итак, для начала вам необходимо провести снятие крышки головки блока цилиндров. После этого начинаем вращать по часовой стрелке коленвал и при этом производим установку последнего в таком расположении, при котором находящаяся на звездочке распредвала метка совпадает с меткой, которая расположена на корпусе распредвала. Важно также следить, чтобы поршень четвёртого цилиндра размещался в верхней мертвой точке, в конце такта сжатия. В этот момент оба клапана находятся в закрытом положении.

Именно такое положение клапанов соответствует углу поворота коленвала в ноль градусов. Теперь беремся за основную работу. Итак, для начала, на выступающие резьбовые концы шпилек распредвала устанавливаем штангу, при этом гаек отворачивать не нужно. Затем, с помощью трех гаек производим закрепление штанги, причем важно знать, что цифры штанги от 1 до 8 расставлены в соответствии с номером клапана, а градусы пропорциональны к углу поворота коленвала.

Далее берем индикатор и вставляем его в корпус. После этого вам необходимо установить корпус с уже имеющимся на нем индикатором на штанге против 8-го клапана. В этот момент нужно осторожно вводить измерительный рычаг, чтобы он соприкасался с верхней поверхностью рычага клапана на расстоянии 1...1,5 мм от его края. Далее производим закрепление корпуса с индикатором на штанге с помощью винта.

Прибор для регулировки клапанов Затем перемещаем индикатор в корпусе и при этом устанавливаем стрелку малой шкалы на любой цифре от 1 до 9. После этого производим закрепление индикатора с помощью винта. Принимаемся за вращение ободка индикатора и делаем совмещение нулевого штриха шкалы и большой стрелки. Далее поднимаем конец рычага клапана кверху до максимальной точки. При этом следим за стрелкой, которая должна переместиться на 52 деления, то есть на 0,52 мм. Важно учитывать тот факт, что если стрелка переместилась в большей или меньшей степени от запланированной точки, необходимо произвести регулировку зазора. Далее, придерживая регулировочный болт ключом, надо ослабить контргайку и, вращая ключом регулировочный болт, назначить величину хода рычага клапана такой, чтобы стрелка осуществила перемещение на 52 деления.

Далее закрепляем контргайку и еще раз контролируем величину зазора. Далее перемещаем корпус с индикатором на 6-ой клапан и производим его регулировку. Затем аккуратно поворачиваем коленвал двигателя на 180 градусов с помощью рукоятки и проводим регулировку зазоров 7-го и 4-го клапана. Аналогично производим регулировку зазоров оставшихся клапанов соответственно к номерам клапанов и углам поворота коленвала, которые нанесены на штанге. В результате необходимо сделать общую перепроверку зазоров, при этом следить, чтобы отклонение величины зазоров у разных клапанов не превышало 0,02...0,03 мм, что соответствует 7 -10 делениям индикатора.
