Какие бывают приспособления для развальцовки тормозных трубок?

7244

Тормозные трубки В арсенале автовладельца, который привык самостоятельно заниматься ремонтом своего автомобиля, помимо стандартного набора инструментов, включающего в себя различные отвертки, гаечные ключи, монтировки, домкрат и т.д., должны быть и некоторые специальные приспособления, позволяющие максимально эффективно выполнять те или иные ремонтные работы. В данной статье хотелось бы обсудить вопрос развальцовки труб, а точнее, уделить внимание приспособлению, с помощью которого и проводится указанный процесс, тем более что многие автолюбители считают его весьма полезным инструментом.

1. Что такое развальцовка трубок?

Развальцовка трубок является технологическим процессом (операцией), суть которого заключается в деформировании определенного участка детали с целью увеличения его диаметра (если диаметр уменьшается, то процесс носит название «завальцовки»). Указанную процедуру проводят с целью получения герметичного и прочного соединения двух труб, или же трубной решетки – коллектора. В автомобильном мире, понятие «развальцовки» обычно связывают с тормозными трубками, которые приходится ремонтировать вследствие сильного износа или наличия течи.

Тормозные трубки в авто Весь процесс развальцовки разделяют на три основных этапа: первый предусматривает выбор зазора между трубой и трубной решеткой; на втором проводится операция по совместному деформированию трубы и трубной решетки; а третий (заключительный) – отвечает за снятие нагрузки с внутренней поверхности трубы.

В ходе проведения этапа совместного деформирования металл трубы преимущественно переходит в зону пластического деформирования, а металл трубной решетки – в зону упругих деформаций. Чтобы обеспечить такой результат, следует соблюдать правило, которое гласит, что твердость материала решетки должна превышать твердость материала, из которого изготовлена труба, благодаря чему, после завершения процесса развальцовки, трубная решетка сможет «обхватить» трубу.

В итоге получается прессовое соединение, герметичность и прочность которого обеспечивается посредством контактного давления, которое образовывается между наружной поверхностью трубы и поверхностью отверстия решетки (или второй трубы). В отдельных случаях, при соединении труб с трубными решетками, вместе с развальцовкой используют сварку, называя такие соединения комбинированными.

В повседневной жизни развальцовка используется, когда необходимо закрепить трубы в котлах, маслоохладителях, конденсаторах, парогенераторах и некоторых других видах теплообменных устройств. Для полноценной реализации процедуры развальцовки, помимо самого станка, с помощью которого выполняют работу, нужно также иметь электрический, пневматический или гидравлический привод с возможностью контроля крутящего момента. Наличие такого привода позволит обеспечить должное качество соединений.

2. Принцип действия приспособления для развальцовки трубок

Развальцовка трубок На сегодняшний день промышленность выпускает большое количество самых разнообразных труб и небольших трубочек, применяемых для работы различных устройств и механизмов. Детали, в основе которых находится полый круглый профиль постоянного сечения, изготавливают из чугуна, железа, нержавеющей стали и цветных металлов, пластмассы, металлопластика, резины и других материалов.

Кроме того, разные изделия применяются в разных бытовых и промышленных условиях. К примеру, для отопления или водопровода, для канализации или прохода отработанных газов, для скважин или прохода технических жидкостей. Диаметр выпускаемых труб может варьироваться от нескольких миллиметров до нескольких метров, а для их обработки применяют большое количество различного оборудования и инструментария: начиная от развальцовщиков и заканчивая гибочными устройствами и станками для обработки кромок деталей.

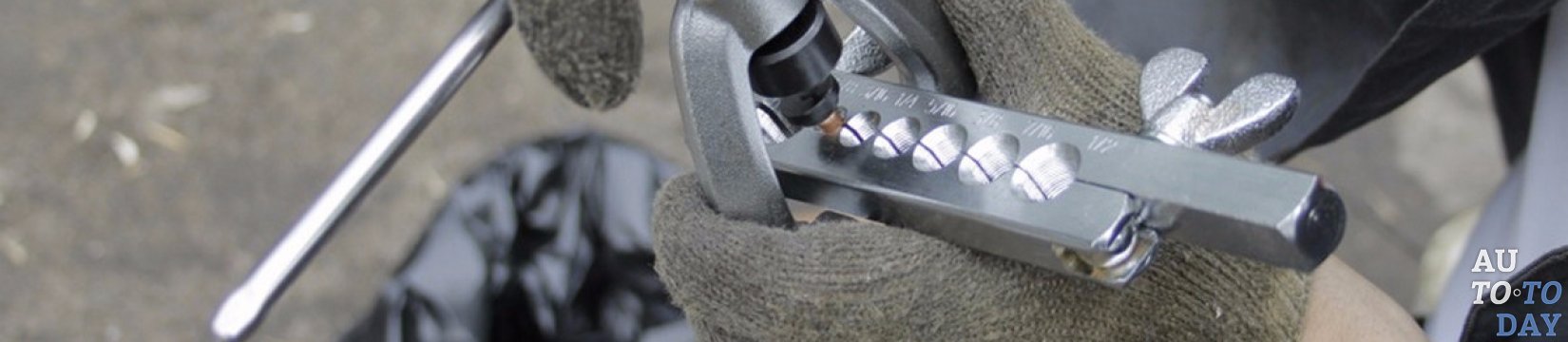

Приспособление (инструмент) для развальцовки трубок (не важно, медные они, тормозные или любые другие), дает возможность достаточно быстро создать требуемый профиль, имеющий форму колокольчика. Как правило, в начале процесса развальцовки трубка отрезается труборезом, после чего на нее одевается гайка-фиксатор и с помощью развальцовщика, путем вращения винта, конус создает на трубке аналогичный профиль.

Тормозные трубки Другими словами, расширение поперечного сечения путем увеличения диаметра трубки дает возможность создать на ее конце небольшой раструб. Именно он является первоочередным условием, которое обеспечивает реализацию бесфитинговых соединений разных элементов. Получив требуемое расширение, можно вставить в раструб трубку меньшего диаметра и надежно зафиксировать ее в месте соединения.

Наверное, стоит упомянуть и о принципе действия инструмента для завальцовки, ведь нередко требуется уменьшить диаметр трубы путем сужения поперечного сечения, чтоб она могла легко входить в раструб. Профессиональным приспособлением, позволяющим качественно выполнить завальцовку труб, являются специальные клещи, а для того чтобы обработка требовала меньших физических усилий, необходимо выбирать модели с длинной рукояткой.

В основном, указанный инструментарий предназначается для работы с медными изделиями. Хоть медь и недешевый материал, но в некоторых случаях имеет существенные преимущества перед остальными.

3. Выбор приспособления для развальцовки трубок

Ввиду огромного разнообразия всевозможных инструментов и материалов, выбрать подходящее приспособление для развальцовки трубок бывает очень непросто. В первую очередь, при подборе следует обладать достаточной информацией о параметрах и характеристиках систем, для которых они будут использоваться, а сам инструмент можно применять как для создания точных бортиков на латунных, медных, стальных и алюминиевых трубах, так и для их расширения или вытяжки.

Прибор для развальцовки трубок Развальцовщики медных трубок, выпускаются не только известными компаниями, специализирующимися на инструментарии разного рода, но и малоизвестными производителями, которые на рынке не так давно. Можно подобрать простые модели, состоящие из пары оцинкованных пластин и болта, оборудованного на конце конусом, а можно приобрести и целый профессиональный набор, в состав которого входит несколько десятков отдельных элементов, выполненных из хромованадиевого сплава.

Такие комплекты, помимо удобной упаковки, представленной в виде кейса с ложементом под каждый отдельный элемент самого приспособления для развальцовки тормозных трубок, могут дополняться еще и труборезом для обработки фаски, парой зажимных планок с различными отверстиями (зачастую, имеют выбитое значение размера) и развальцовочными насадками. В зависимости от выбранной модели, развальцовщики труб могут создавать как стандартный конус (под углом 450), так и некоторые другие его типы, например, конус с двойным уплотнением.

Перед покупкой развальцовывающего инструмента, Вам необходимо иметь следующую информацию:

- значение диаметра трубы (трубки);

- данные о глубине развальцовки;

- наличие сварочных швов;

- характеристики материала, из которого изготовлена деталь.

Стандартный инструмент для развальцовки обеспечивает изготовление обычных простых бортиков на 45°, в трубках с толщиной стенки в 1 миллиметр. Малый вес и небольшие размеры дают возможность использовать это приспособление в развальцовке соединений тормозной системы транспортного средства и охладительных систем.

Прибор для развальцовки трубок Выполнение процедуры с использованием инструмента, обладающего трещоточным механизмом, требует от мастера минимальных физических усилий, а на выходе получаются гладкие и ровные раструбы. Развальцовывающий конус, изготовленный из закаленной стали, устанавливается в игольчатых подшипниках эксцентрично и вращается до достижения равномерной пластичной деформации металла. Это обеспечивает полностью однородное состояние раструбных стенок, безо всякого наволакивания.

Развальцовка и вальцовка труб с помощью компактного развальцовщика (так называют соответствующее приспособление), дает возможность получить специальную резьбу, не повредив при этом материал, а зажимные губы, благодаря множественному захвату, позволяют быстро и надежно зафиксировать инструмент, не позволяя изделию проскальзывать. Если дополнительно нанести на матрицу метрическую и дюймовую разметку, то это значительно облегчит работу с трубами разных производителей. Особая форма насадки отдельного инструмента позволяет применять развальцовщик и в работе с длинными трубопроводами, и с трубами, толщина стенок которых составляет менее одного миллиметра.
