Ручной подкачивающий насос - где он встречается в автомобиле?

3320

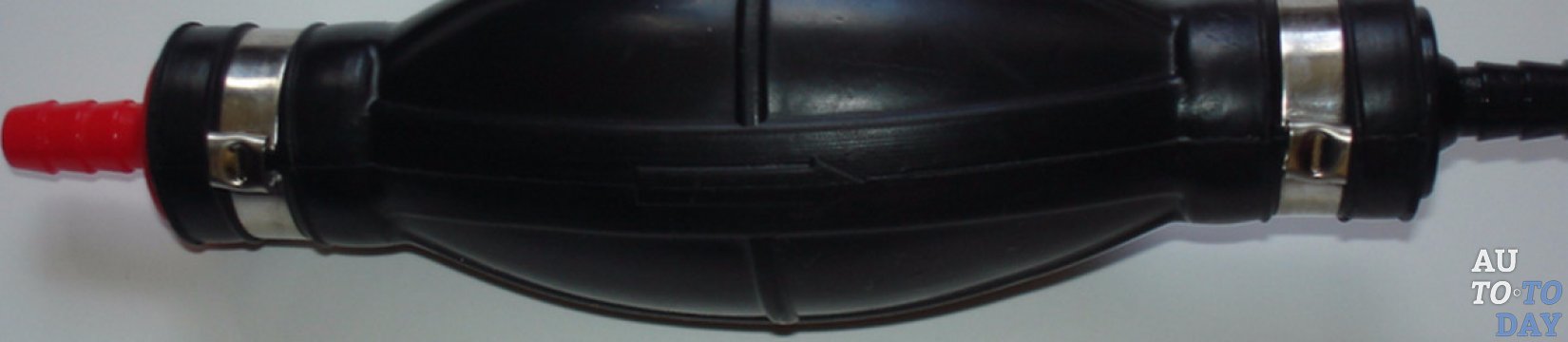

Ручной подкачивающий насос Такой прибор, как ручной подкачивающий насос, чаще всего используется в топливной системе дизельного мотора.

Ручной подкачивающий насос в топливной системе дизельного мотора

Большинство традиционных машин с дизельными движками обладают кроме топливного насоса высокого давления (ТНВД) ещё и топливным насосом невысокого давления, который снабжен ручным подкачивающим насосом. Функцией топливного подкачивающего насоса считается усовершенствование заполнения полостей насоса высочайшего давления с целью предоставления устойчивой подачи горючего после продолжительного простоя машины.

Принцип работы прибора при дизельном моторе

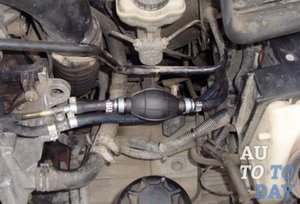

Подкачивающий насос При поднятии наверх ручки насоса сопряженной с поршнем, формируется разрядка, открывающая всасывающий клапан и горючее стремится в место под поршнем. При противоположном процессе поршня книзу, увеличивающее давление горючего закрывает засасывающий клапан и в то же время, раскрыв напорный клапан, приступает попадать к фильтру тонкого очищения. В иных вариантах, если прослеживается затрудненный запуск мотора, в первую очередь водитель, обязан удостовериться в том, то что в баке машины имеется горючее. Это просто проконтролировать, если в системе питания имеется ручной топливоподкачивающий насос, по противодействию которого возможно мгновенно установить присутствие горючего в магистрали при раскрытом вентиле фильтра тонкого очищения.

В вариантах попадания воздуха в топливную систему срывается доставка горючего в цилиндры, что усложняет запуск мотора, а кроме того влияет на четкость работы мотора. Для того чтобы, избавиться от этого воздуха, используют топливный насос ручного подкачивания, собранный на подкачивающем насосе. Делают прокачку вплоть до того времени, как не будет идти очищенное горючее с сливной трубки с отсутствием пузырьков воздуха, и потом вентиль прикрывают.

Если уже после исполнения данной операции все таки остаются трудности в работе мотора, в таком случае осуществляют контроль топливной системы от топливного фильтра вплоть до ТНВД. Чтобы этого добиться в топливном насосе открывают пробку с целью выхода воздуха и ручным топливоподкачивающим насосом прокачивают систему согласно схеме рассказанной ранее и, добившись чистейшего горючего, пробку закручивают назад. Уже после исполнения данных действий поршень подкачивающего насоса опускают книзу.

Ручной подкачивающий насос в топливной системе бензинового мотора

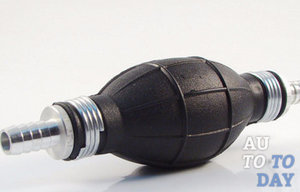

Ручной подкачивающий насос Бензиновые карбюраторные моторы в машинах прошлых выпусков были оборудованы насосами подачи горючего в карбюратор с принципом ручной подкачки. Ручное подкачивание в данных движках, равносильно как, и в случае с дизельными аппаратами, применяется владельцами автомобилей уже после долговременной (наиболее 3-х дней) стоянки машины с целью наполнения поплавковой камеры карбюратора (испаряемость топлива) и пуска мотора. Ручную подкачку можно применять в случае, если по тому или иному обстоятельству топливо было выкатано вплоть до пустого бака и уже после заправки бензином, его нужно закачать в магистраль, и затем в карбюратор.

Насосы с автоматическим приводом и ручной подкачкой топлива в данных движках сделаны согласно диафрагменной схемы. Все без исключения диафрагменные насосы разных видов констатируемых в машинах равны согласно принципа воздействия и различаются только раздельными составляющими в конструкции. На наиболее ранних выходах бензонасосы к этому в добавок были оборудованы фильтром-отстойником горючего, однако с использованием в последующем достоверных фильтров тонкого очищения в магистрали, отстойники были убраны из системы бензонасоса. Конструкция насоса состоит из 3-х элементов – средняя и нижняя часть, крышка. В средней части этого прибора пребывают входной и выводящий штуцера, всасывающий и напорный клапана, и металлосетчатый специальный фильтр.

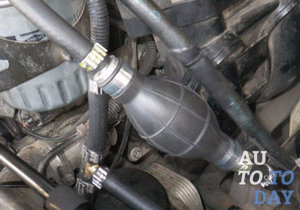

Ручной подкачивающий насос На нижней части находится грибочек мембраны (напоминает фигуру гриба) складывающуюся из 3-х слоев диафрагм и штока, пружины грибка, а среди диафрагм стоит дистанционный разделяющий круг из полимерного материала. Круг изолирует нижнюю диафрагму с 2-ух высших. Кроме того в нижней доле есть рычаг привода штока от эксцентрика распределительного вала либо вала запасных элементов, и рычаг ручной подкачки горючего. Средняя и нижняя доли через фигуру мембраны объединены болтами по кругу. Крышечка бензонасоса закрепляется поверх один болтом к туловищу средней доли насоса.

Принцип работы насоса при бензиновом моторе

При надавливании на рычаг ручной подкачки мембрана посредством электропривода спускается книзу, образуя в полости сверху над собой разрежение. Под воздействием разрежения раскрывается всасывающий клапан, и горючее идет в полость, над мембраной протекая через металлосетчатый специальный фильтр. Мембрана при отпускании рычага под воздействием пружины подымается наверх, сжимая порцию горючего. Образовавшееся давление заслоняет всасывающий клапан, в то же время, раскрывая напорный клапан, и горючее стремится через выходной штуцер по трубопроводу к карбюратору. Процесс действия бензонасоса такой же и при работе мотора, если на мембрану влияет никак не рычаг ручной подкачки, а шток привода с эксцентрика до распределительного вала.
