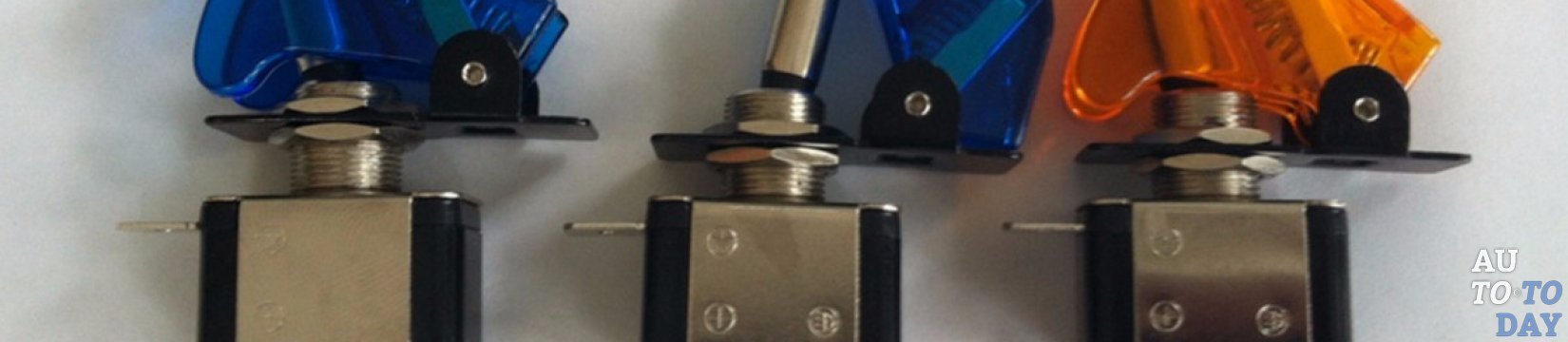

Тумблер Любая схема электрооборудования начинается с того, что необходимо обеспечить требуемое питание для неё. Чтобы многие приборы были удобными и надёжными, в них используются тумблеры с подсветкой. Задача этого механизма предельна проста – включение, выключение либо переключение чего-либо. В нашей статье мы опишем самый типичный случай правильной установки и подключения тумблера с подсветкой.

Как работает тумблер с подсветкой?

Тумблер – это электрический элемент, который управляет электроэнергетическим потоком через цепь путём механического рычага, управление которым осуществляется в ручную. Независимо от того, что различают несколько видов тумблеров, они предназначены для одной единственной цели – переключению всех цепей, подключенных к ним. Тумблер с подсветкой достаточно часто применяется в электронике и он очень удобен в эксплуатации. Тумблер с подсветкой не только выполняет роль ключа цепи, но и снабжён также лампочкой, которая является индикатором подачи напряжения к схеме.

Установка тумблера с подсветкой

Давайте перейдём непосредственно к установке тумблера с подсветкой. Во-первых Вам понадобятся следующие инструменты:

- Тумблер;

- Отвертка;

- Дрель;

- Сверла;

- Разводной гаечный ключ;

- Кусачки;

- Инструмент для зачистки провода;

- Пластиковые скрутки для проводов;

- Острогубцы;

- Паяльник;

- Припой.

Тумблер Подключение тумблер с подсветкой осуществляется с помощью автомобильных конвекторов или при помощи припаивания проводов к своим выводам, но это не самая сложная часть процедуры, если Вам это не известно. Но проблема в том, что многие радиолюбители аматоры зачастую не осведомлены о том, с какого же бока начать работу с тумблером с подсветкой и как он правильно включается?

Первым делом взгляните в справочник и определите тип тумблера и назначение его выводов. Во-вторых прозвоните тестером Ваш тумблер, чтобы понять, что, как, куда и где? После прояснения всех вопросов следует правильно включить тумблер в Вашу цепь.

Перед началом работ отключите питание устройства. Аналогично с другими электромонтажными работами важно обеспечить себе атмосферу перед началом работы таким образом, чтобы исключить все риски, сопряжённые с поражением электричеством. Уверенность в том, что источник питания точно отключен, напрямую зависит от самого устройства, с которым вы работаете. Конечно, чтобы наверняка, в автомобиле Вы отсоедините сразу минусовую клемму аккумулятора, хотя в других моментах достаточно только вытащить вилку из розетки или отключить питание другим механическим способом.

Далее снимите панель устройства или корпус. Чтобы установить тумблер в устройство, Вам потребуется получить доступ к внутренней проводке, что зачастую требует снять всю внешнюю часть устройства. Если есть такая возможность, тогда снимите только часть кожу, в которую собираетесь вмонтировать тумблер. Например, если Вам необходимо установить тумблер в переднюю панель автомобиля, можно будет снять только часть панели, если это, конечно, возможно, это будет гораздо более удобно чем снимать всю панель приборов. Для этого могут быть нужны специальные монтировочные инструменты или другой спец инструмент. Измерьте выступающий бушинг тумблера, точнее его диаметр.

Тумблер Чтобы выключатель правильно встал на своё место, создайте вырез в панели устройства подходящего размера. Для стандартных тумблеров нужно будет проделать круглое отверстие, но могут также быть и другие формы отверстий в зависимости от вида самого переключателя. Замерив размер бушинга, Вы смело можете просверливать или вырезать отверстие, которое Вам необходимо.

Для многих тумблеров это выполняется при помощи насадки чуть большей размера диаметра бушинга. Чтобы сделать отверстие другой формы, Вам потребуется лобзик, наждак и какие-либо ещё другие инструменты. Используйте спиральное сверло HSS, оно прекрасно подойдёт для просверливания пластика, дерева так и мягкой стали. Для сверления дерева может пригодиться и насадка-перо. Устанавливать выключатель необходимо с нижней части панели. Далее установите тумблер в проделанное отверстие таким образом, чтобы он проходил снизу. Закрепите тумблер, прикрутив его поверх отверстия, в которое вмонтирован выключатель и хорошо затяните гайкой.

Подключение тумблера с подсветкой

Важно! Отдавайте приоритет инструкциям, которые прилагаются к тумблеру или устройству. Устройства, к которым Вы подключаете тумблер с подсветкой зачастую сильно различаются по типам электроконфигураций. Знайте, что ни одна инструкция не подойдёт именно к Вашему случаю конкретно. Действия, описанные в данном разделе, предназначаются для того, чтобы обеспечить качественное исполнение общих принципов подключения тумблеров. Они, конечно, не заменят собой инструкции, которые прилагаются к переключателю, который Вы устанавливаете, или устройству. Если у Вас стали возникать сомнения, тогда перед началом работ желательно проконсультироваться у электрика. Это сэкономит Ваше время и позволит избежать неожиданных повреждений.

Тумблеры с подсветкой Отрежьте кабель питания в устройстве. Тумблер с подсветкой нужно будет запитать для того, чтобы он работал должным образом. Перережьте провод питания кусачками в необходимом месте, позволяющем проложить оба конца провода к выключателю. Снимите около полутора сантиметров изоляции с каждого края, при помощи инструмента для зачистки. Если часть провода не дотягивается до выключателя, то можно добавить отрезок. Отрезок – это короткая часть провода около 15 сантиметров, которая зачищена с двух сторон. Его соедините проводами, которые не дотягиваются. Таким образом отрезок послужит своеобразным удлинителем. Это необходимо сделать следующим образом:

1. Определитесь с типом провода, который Вы собрались удлинить и достаньте чёрный провод идентичного типа.

2. Отрежьте кусок чёрного провода достаточной длины, чтобы достать до провода и выключателя.

3. Снимите изоляцию с обоих концов отрезка.

4. Один конец отрезка соедините с проводом, скручивая концы между собой по часовой стрелке. Поверх проволочной скрутки накрутите уплотнитель необходимого размера по направлению часовой стрелки, чтобы придать ей жёсткости.

5. Подсоедините провод питания к тумблеру с подсветкой. Данный этап ознаменовался созданием разрыва питания устройства. Вам нужно добавить тумблер в центр разрыва таким образом, чтобы он регулировал электрический поток. То, как Вы это сделаете зависит от типа имеющегося у Вас выключателя. Общий принцип смотрите далее:

5.1. Если у Вашего тумблера выводы из проволоки, тогда каждый конец скрутите к соответствующим проводам питания и поверх накрутите уплотнитель, придав большей жёсткости.

Тумблеры 5.2. Если у Вашего тумблера клеммы резьбовые, тогда ослабьте винты, на концах проводов питания сделайте петли и подключите к каждой клемме. Наматывайте петли вокруг клемм строго по часовой стрелке, а после затяните винты на клеммах.

5.3. Если соединения тумблера паянные, тогда концы проводов необходимо согнуть вокруг выключателя. Здесь могут пригодиться кусачки. Нагревайте Каждый вывод паяльником. В момент таяния припоя позвольте ему затечь внутрь, чтобы он обволок соединение полностью.

5.4. Проверьте работу своего тумблера. Когда переключатель подключён верно, тогда подключите питание устройства и протестируйте работу тумблера. Если всё работает корректно, возвращайте корпус или панель устройства на законное место. Наши поздравления! Вы успешно справились с задачей установки тумблера с подсветкой.

Выбор и покупка тумблера

Выбирая тумблер, сначала определитесь с тем какое количество положений и полюсов Вам необходимо. В электрической терминологии тумблер может иметь один или несколько «полюсов» и «положений». Полюс определяет то, какое количество электросхем может контролироваться выключателем. Зачастую оно соответствует количеству ножек на тумблере. Если Вам нужно только включать и выключать, то подойдёт обычный выключатель типа SPST (однополюсный).

Тумблеры Но если Вашему устройству необходимо большее количество функций чем просто включить-выключить, тогда Вам потребуется другой более подходящий переключатель. Допустим, Вы поставили тумблер для системы гидравлики автомобиля, Вам понадобится, скорее всего, тумблер с несколькими полюсами для того, чтобы управлять гидравликой с нескольких положений, чтобы гидравлике задавать различные рабочие режимы, а не просто включать её и выключать.

Следует обратить внимание на то, что есть существенные различия в британских и американских терминологиях касательно разговорных названий обычных выключателей. Переключатель SPST в Америке называют двухсторонним, когда в Британии он односторонний. Но зато и в Америке, и в Англии коммутатор SPDT называют и трёхсторонний, и двухсторонний соответственно. Переключатель стоит выбирать с номинальным током выше максимального в самом выключателе.

Осуществлять нужно выбор такого переключателя, у которого подходящий тип электрических соединений. Выбранный тумблер будет бесполезным, если он физически не может подключаться к устройству, с котором необходимо ему работать. Если этого не сделать заранее, то Вы наградите себя только лишней работой паяльником и изолентой, а это может оказаться сложным для человека, который будет делать это впервые. Самые распространённые тумблеры включают в себя:

- резьбовые разъемы;

- наконечники под пайку, ножки или разъемы;

- проводные выводы;

- выберите подходящий монтаж.
