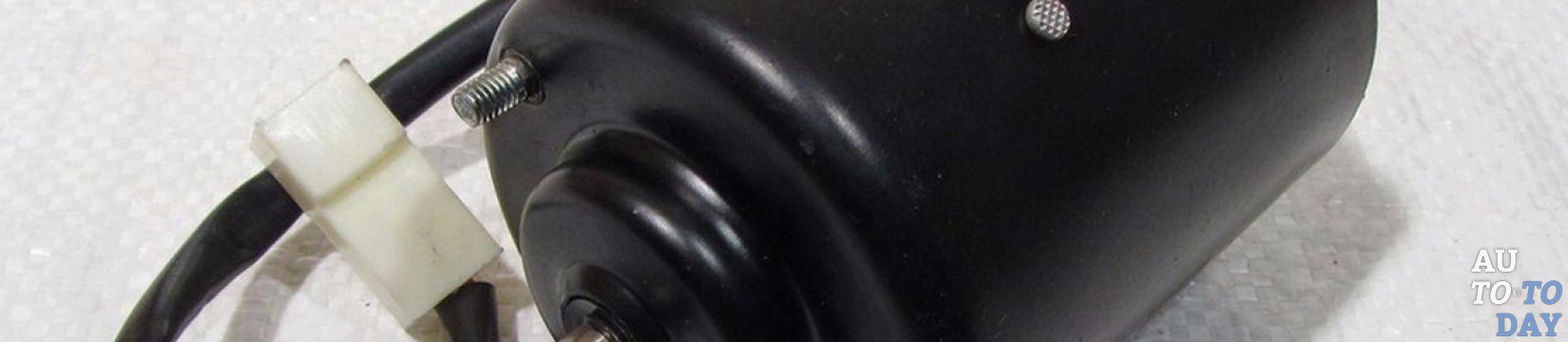

Электродвигатель отопителя - из чего он состоит?

2310

Электродвигатель отопителя Автомобильные отопители возникли уже почти столетие назад, а именно, мир они увидели еще в 1917 году на автомобилях американских. Это были первые автономно обогреваемые кабины транспортного средства. До появления данного устройства в автомобилях использовались обычные газовые лампы и печки-буржуйки. Еще в то далекое время, как бы это странно не звучало, кабина автомобиля подогревалась посредством выхлопной трубы. Именно таким способом отапливались и большая часть уже европейских транспортных средств с 1925 года. Кроме того, для отопительной составной салона автомобиля использовались специальные радиатора и особые вентиляторы, которые предназначались непосредственно для его обдува.

Впервые данная система отопления применялась в транспортных средствах General Motors. Время за временем, годы за годами, и данная система стала самой популярной и наиболее используемой во всем мире. В СССР владельцы транспортного средства для того, чтобы не замерзнуть, делали особые отверстия в специально расположенной перегородке между моторным отсеком и кабиной. Именно это помогало им «выжить» в периоды наибольших морозов. Так прогресс техногенного модернизирования дошел до того, что уже в современном мире автомобили обогреваются посредством охлаждающей жидкости, которая предназначается для двигателя внутреннего сгорания.

Электродвигатель Печка, которая является радиатором отопителя, выполняет в транспортном средстве туже самую функцию, что и в любом другом месте. Именно данное устройство обогревает салон при различных погодных условиях. Кроме того, данное устройство предназначено для противодействия запотеванию стекол. Так, если брать среднестатистическую норму, то при – 25 салон автомобиля должен иметь минимум +16 градусов для того, чтобы полноценно было обеспечено нормальное состояние автомобилиста и его комфортабельного пребывания в автомобиле. Это и есть главная цель отопителя салона транспортного средства.

Регулировка температуры в салоне автомобиля производится по разному для каждого отдельного транспортного средства. В моделях старых или более дешевых управление данным устройством производится лишь посредством распределителя потока поступающего воздуха и оборотами нагнетающего вентилятора. В моделях относительно дорогих и новых температура воздуха может настраиваться на определенную величину.

Самыми распространенными являются жидкостные печки. Помимо нее в современных автомобилях встречаются воздушные отопители и электроподогреваемые жидкостные, которые в большинстве случаев применяются как дополнительные отопители автомобиля.

Жидкостные электроподогреваемые печки не имеют своего уникального принципа действия, так как он очень схож на функционирование стандартных жидкостных отопительных систем. Одно отличие в том, что для подогрева воздуха используется не тепло двигателя, а подогреваемая калорифером вода. Все патрубки, через которые воздух попадает непосредственно в салон автомобиля, проходят через водный наполненный горячий бак, что, собственно, и обеспечивает нужный подогрев воздушного потока. В таком случае радиатором печки является бак с водой.

Электродвигатель Воздушные отопители имеют такой самый принцип работы, но воздух здесь нагревается посредством прохода через разогретую до нужной температуры камеру. Такого роди системы довольно часто используются в ипостаси дополнения к отоплению салона машин большого размера, таких как переоборудованные грузовые в пассажирские микроавтобусы. Радиатор печки является достаточно компактным, следовательно размещение прибора может производится с исключением нарушения эстетики и функциональной составной салона.

1. Принцип работы электродвигателя отопителя.

Электрический двигатель являет собою электрическую машину, или электромеханический преобразователь, который способствует преобразованию электрической энергии в механическую. При всем этом именно выделение тепла является побочным эффектом.

Что же касается конструктивной составной, то такого рода печка салона автомобиля не являет собою сложного устройства. Тепло распространяется в салоне по воздуху и возникает непосредственно от работающего двигателя. Нагревающийся тосол, который циркулирует в охладительной системе двигателя внутреннего сгорания, попадает непосредственно в отопительную систему, откуда достигает радиатора печки, который выполняет функцию квартирной батареи. Через соты радиатора устройство вентилятора прогоняет забортный воздух, посредством чего воздух прогревается и поступает в салон напрямую через воздуховоды. Тосол, проходящий через радиатор отопителя, непременно возвращается в двигатель внутреннего сгорания. Весь этот процесс обеспечивает нахождение радиатора в постоянно высоких температурных условиях. Именно таким образом происходит функционирование печки отопителя на большей части моделей автомобилей.

Электродвигатель Основным принципом работы любой электрической машины является принцип электромагнитной индукции. Электрическое устройство имеет в своем арсенале неподвижную часть, которая называется статором и предназначается для асинхронных и синхронных машин тока переменного, или индуктор и подвижную часть – ротор, для синхронных и асинхронных машин переменного тока, или якорь, для машин с постоянным током. Роль индуктора в двигателях постоянного тока маломощных довольно часто исполняют постоянные магниты.

2. Замена электродвигателя отопителя.

Если автомобилист имеет даже минимальные навыки в работе с отвертками и ключами, то замена электродвигателя отопителя будет произведена достаточно легко и непринуждённо. Для того чтобы добраться до электродвигателя вначале нужно произвести снятие аккумуляторной клеммы «-» после открытия капота. После этого нужно произвести снятие мотора, который пришел в неисправность или вообще вышел из строя. Для начала нужно снять стеклоочистители. Следовательно, нужно поддеть и снять все резиновые колпачки, открутить все присоединенные гайки и отсоединить щеточки.

Далее следует поддеть декоративные заглушки, выкрутить винты крепящие жабо, а после открутить еще несколько гаек, которые располагаются по краям и снять само жабо. После того как будет снят резиновый уплотнитель, нужно открутить саморезы, посредством которых прикрепляется щиток моторного отсека. Вследствие этого производится снятие шланга, который подает омывающую жидкость непосредственно на форсунки. Самой трудной задачей является процедура прихода к правому щитку моторного отсека для того, чтобы произвести его снятие.

Электродвигатель отопителя Снизу данного устройства находятся две гайки, которые открутить будет немного не удобно, но это сделать нужно. Тем не менее, есть и позитивный момент, так как данные гайки не обязательно отвинчивать до самого конца, так как щиток снимается уже после нескольких поворотов. Перед снятием самого щитка, нужно снять хомуты с шланга, который идет к вакуумному усилителю тормозов. После этого нужно открутить саморезы от крышки салонного фильтра и снять его. Мотор отопителя уже виден и вскоре его можно будет снять.

Сначала отсоединяется колодка-двигателя отопителя, после чего – колодку резистора. Далее снимается левая часть печки, а с ней и само устройство электродвигателя. Вследствие проведенных операций можно заменить старое устройство на новое. Всю обратную сборку нужно произвести в таком же порядке действий, только с точностью до наоборот. Зачастую, данная процедура занимает около одного часа времени.

3. Неисправности электродвигателя отопителя.

Может быть множество нюансов и причин того, что электродвигатель отопителя стал плохо работать или вовсе пришел в неисправность. Существует несколько причин, которые встречаются в большинстве случаев, и решение которых является вполне доступным и возможным. Так, могли повредиться провода или окислиться соединения, вследствие чего нужно проверить и восстановить все соединения, а поврежденные провода заменить на новые. Проблема может заключаться в повреждении переключателя отопителя, из-за чего напряжение не будет подаваться на выходные клеммы переключателя.

Электродвигатель Так, нужно проверить само устройство переключателя, и при особой необходимости заменить его на новое. Кроме того щетки электродвигателя могли зависнуть или износиться, а в обмотке якоря мог произойти обрыв. Еще одной причиной может быть окисление коллектора. В таком случае нужно производить тотальную диагностику электродвигателя отопителя салона, щеточки заменить на новые вместе с неисправными элементами. Еще одной распространенной причиной неисправности также может послужить замыкание на «массу» обмотки якоря. При включении устройства электродвигателя отопителя будет все время сгорать новый и новый предохранитель. В таком случае, нужно произвести тотальную замену электродвигателя.

Помимо вышеуказанного в неисправность может прийти якорь электродвигателя отопителя, вследствие чего он будет очень медленно вращаться. Причин такой поломки может быть несколько: окисление или загрязнение коллектора; межвитковое замыкание обмотки якоря; вал якоря заедает в подшипниках. Ко всем проблемам были уже найдены решения:

- зачистка коллектора;

- замена устройства электродвигателя, так как все устройство подвергается неисправности;

- нужно разобрать электродвигатель и зачистить все щетки вала.
