Шатунный механизм - как он работает?

2101

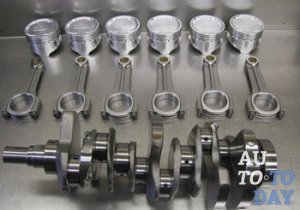

Кривошипно-шатунный механизм Устройство кривошипно-шатунного механизма предназначается для преобразования возвратно-поступательного движения поршня в движение вращательное, которое может выступать в роли движения коленчатого вала в двигателе внутреннего сгорания автомобиля, и наоборот.

Детали кривошипно-шатунного механизма делятся условно на две группы, к которым относятся: подвижные детали и неподвижные детали. Подвижные детали это: поршень вместе с поршневыми кольцами, устройство коленчатого вала с подшипниками, шатун, поршневой палец, маховик и кривошип. К неподвижным деталям относятся: блок цилиндров, которые являют собою базисные детали двигателя внутреннего сгорания (являет собою единую отливку с картером); картер сцепления и маховика, головка цилиндров, нижний картер, крышки блока, гильзы цилиндров, прокладки крышек блока, крепежные детали, полукольца коленчатого вала, кронштейны.

1. Назначение и характеристика шатунного механизма.

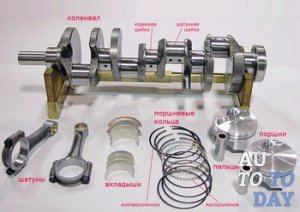

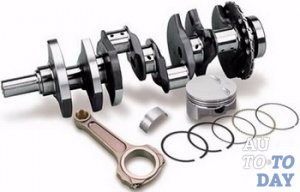

Составляющие шатунного механизма Устройство кривошипно-шатунного механизма является основным устройством поршневого двигателя внутреннего сгорания. Данная система предназначается для восприятия давления газов при определенном такте рабочего хода. Кроме того, данный механизм позволяет преобразовывать движения поршней возвратно-поступательного характера во вращательные движения коленчатого вала автомобиля.

Стандартное данное устройство состоит из поршней, которые имеют поршневые кольца, гильз и головок цилиндров, блок-картера, шатунов, коленчатого вала, маховика, шатунных и коренных подшипников. В моменты непосредственной работы двигателя внутреннего сгорания прямое воздействие на детали кривошипно-шатунного механизма имеют силы инерции возвратно-поступательно движущихся масс, давление газов, инерции разного рода неуравновешенных вращающихся масс, трения и тяжести.

Все вышеуказанные силы, кроме, конечно же, силы тяжести, воздействуют на изменение значения и направления всех рассматриваемых величин. Все это напрямую зависит от угла поворота устройства коленчатого вала и процессов, которые происходят уже непосредственно в цилиндрах двигателя внутреннего сгорания.

2. Конструкция шатунного механизма.

Поскольку все составные кривошипно-шатунного механизма уже известны, стоит приступить к рассмотрению устройства коленвала. Коленчатый вал являет собою один из основных элементов двигателя внутреннего сгорания, который наряду с другими деталями цилиндропоршневой группы определяет ресурс самого мотора.

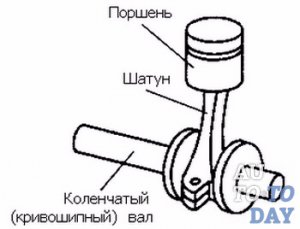

Устройство шатунного механизмаТак, ресурс устройства коленчатого вала будет характеризоваться несколькими показателями: износостойкостью и усталостной прочностью. Коленвал принимает на себя все усилия, которые действуют на поршни, с помощью шатунов. После этого коленчатый вал передает все эти усилия на механизм трансмиссии. Уже от него будут приводиться в действие разного рода механизмы двигателя внутреннего сгорания. Устройство коленчатого вала состоит из: коренных шеек, шатунных шеек, связывающих щек, хвостовика и носка.

3. Неисправности шатунного механизма.

При непосредственной работе двигателя внутреннего сгорания в результате действия непостоянных и чересчур высоких динамических нагрузок, от сил инерции движущихся и вращающихся частей, от давления газов вал подвергается изгибу и кручению, а отдельные поверхности устройства просто изнашиваются.

Все усталостные повреждения накапливаются непосредственно в структуре металла, вследствие чего возникают микротрещины и различного рода дефекты. Определение износа элементов проводится посредством использования универсального и специального мерительного инструмента. Для того, чтобы обнаружить трещины нужно использовать магнитный дефектоскоп. При постоянной эксплуатации коленчатого вала он подвергается возникновению дефектов.

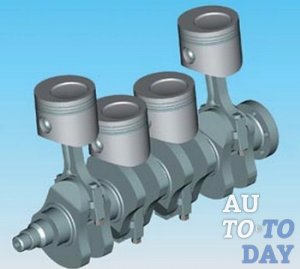

Шатунный механизмСамым распространенным является дефект износа. Но износу подвергается множество деталей всего устройства. При износе коренных шеек и шатунных, овальности и конусности нужно производить шлифование под необходимый для ремонта размер. Нанесение наплавкой покрытий, электроконтактной приваркой ленты, металлизацией, наполнением поверхности порошковыми материалами – решение данной проблемы.

Кроме того, рекомендуется установить новые полукольца и провести процедуру пластинирования. Кроме того износ может коснуться посадочных мест, которые нужны для распределительной шестерни, шкива и маховика. Износ касается и маслогонной резьбы, поверхности фланца для маховика, штифта для маховика, шпоночных канавок. Для того, чтобы решить все вышеуказанные проблемы не потребуется много ресурсов и времени.

Для первой проблемы нужно произвести обычную металлизацию, наплавку или электронную приварку ленты. Проблема с резьбой решается обыкновенным углублением резьбы резцом до нормализированного профиля. Штифты нужно попросту заменить, а вот для канавок нужно произвести фрезерование под увеличенный размер шпонок и для новых шпоночных канавок. После этого нужно сделать наплавку и проблема пропадет.

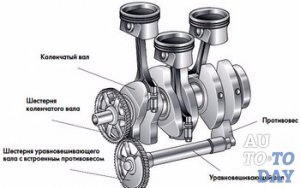

Шатунный механизм Помимо этого износ может коснуться и посадочного места для наружных колец в торце вала, отверстий под штифты, крепления маховика и резьбы. Везде нужно производить растачивание посадочных мест и запрессовку втулки. Кроме того для штифтов нужно произвести развертывание для ремонтного размера и заварку. Для резьбы также нужно произвести зенкерование или растачивание с увеличением резьбы в последующем процессе. Также делается и углубление всех резьбовых отверстий.

Помимо износа проблемы возникают и со скручиванием вала, вследствие чего происходит нарушение расположения кривошипов. В данном случае нужно сделать шлифование шеек под особый ремонтный размер и наплавить шейки с последующей обработкой. Самой проблематичным могут быть трещины в шейках вала, так как помимо их шлифования под ремонтный размер, нужно будет произвести разделку трещин посредством абразивного инструмента. В принципе, этого вполне достаточно для автомобилиста, так как другие проблемы и неисправности могут требовать профессионального вмешательства со стороны.

4. Обслуживание шатунного механизма.

Правильное обслуживание двигателя внутреннего сгорания и его нормальная эксплуатация будут обеспечивать минимальный износ всех его деталей и его бесперебойную работу. Кроме того, кривошипно-шатунный механизм не будет нуждаться в ремонте достаточно длительное время.

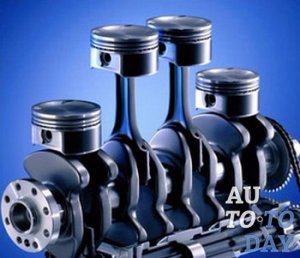

Шатунный механизм Для того, чтобы обеспечить нормализированные условия работы всех конструктивных составных кривошипно-шатунного механизма в период его эксплуатации категорически НЕ допускается следующее:

- продолжительная работа при перегрузке двигателя;

- загрузка еще слабо прогретого двигателя внутреннего сгорания;

- эксплуатация двигателя в условиях пониженного давления масла;

- перегревание двигателя;

- эксплуатация двигателя при сильно низкой картерной температуре масла;

- продолжительная работа мотора на холостом ходу, которая будет вызывать закоксовывание поршневых колец;

- работа мотора, в котором отсутствует кожух вентилятора или он есть, но его прилегание является неплотным к привалочной поверхности;

- работа двигателя, где отсутствует воздухоочиститель, или он является в неисправном состоянии;

- работа двигателя на не рекомендованных заводом сортах масла;

- перебойная работа двигателя, сопровождающаяся дымным выхлопом и стуками.

Шатунный механизм При непосредственной разборке устройства двигателя внутреннего сгорания для его ремонта следует производить очистку полостей шатунных шеек механизма коленчатого вала. Для того, чтобы полностью очистить все полости, нужно вытащить шплинты и вывернуть резьбовые пробки. От того, насколько все правила технического обслуживания системы смазки и от того, насколько правильно хранится масло и заправляется в двигатель, будет зависеть эффективная составная центробежной очистки масла из полостей шатунных шеек.

Если же рекомендуемые правила не будут соблюдены, то полости шатунных шеек достаточно быстро наполнятся различными отложениями, а очистка масла вообще канет в небытие. Если же очень сильно снизилась мощность, дымление и выход газов являются достаточно сильными, запуск двигателя является трудным, возникновении ненормальных стуков, которые связаны с неисправностью кривошипно-шатунного механизма, следует незамедлительно «влезать» в устройство и его осматривать. Разборку двигателя внутреннего сгорания следует производить в закрытом помещении.
