Компрессионные поршневые кольца - что это такое?

3503

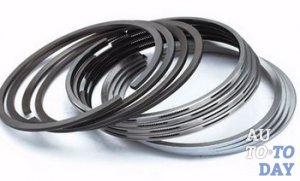

Поршневые кольца Любое транспортное средство — сложное устройство, состоящее из целой кучи всевозможных деталей, как больших так и совсем мелких, о существовании которых неопытный водитель даже не подозревает. К последним относятся компрессионные поршневые кольца, которые несмотря на свой небольшой размер, выполняют немаловажную работу в жизнедеятельности автомобиля. Чем же примечательна эта деталь, мы Вам сейчас расскажем.

Компрессионное поршневые кольца - особенности и функции

Автомобильный поршень — это одна из основных деталей двигателя, так как с его помощью реализуется термодинамический процесс мотора. Основными элементами этой детали является поршневые кольца, обеспечивающие плотное соединение поршня со стенками цилиндра и создающие трение в двигателе (механические потери при этом составляют до 25% от общего числа).

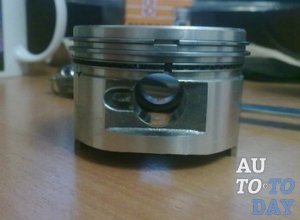

Поршень Для их изготовления используется чугун и нержавеющая сталь. Первый вариант сочетается с чугунным материалом, использованным в блоках цилиндров, что благодаря структуре, позволяет ему уменьшать износ путем удерживания масла. Довольно широко распространены детали из пластичного чугуна (производный вариант от ковкового), который имеет способность к упругой деформации, что значительно облегчает процесс установки.

Кольца, в состав которых входит нержавеющая сталь, можно назвать усовершенствованным вариантом хромированных чугунных изделий. По сути, нержавеющая сталь — это материал, состоящий из большого количества хрома, поэтому нет ничего странного в том, что такие кольца обладают свойствами, аналогичными свойствам хромированных колец. Также, нержавеющая сталь способна противостоять высоким температурам, чем значительно превосходит хромированный чугун.

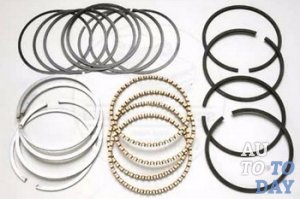

Выделяют два вида поршневых колец: компрессионные и маслосъемные. Разберемся для начала с компрессионными. Данное изделие в плане конструкции нельзя назвать сложным, так как представлено оно в виде незамкнутой окружности, имеющей небольшой зазор (достигает несколько сотых миллиметра). Поперечное сечение таких колец, обычно имеет прямоугольную форму, а край кольца оснащен либо фаской, либо цилиндрическим профилем (верхнее уплотнительное кольцо), либо имеет сужающуюся форму (второе кольцо). В ходе работы, благодаря зазору в канавке, эта деталь немного скручивается, что существенно облегчает приработку.

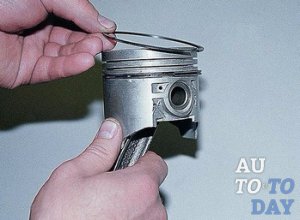

Поршневые кольца Такое кольцо применяется в поршневых двигателях в независимости от того, паровой он или внутреннего сгорания и выполняет три основные функции. Во-первых, компрессионные (верхние) кольца обеспечивают герметизацию камер сгорания, во-вторых, передают тепло через стенки цилиндра и фильтруют тепло, полученное от поршня, тем самым не допуская его перегрева, а в-третьих отлично уменьшают расход масла (если оно используется).

Обычно, на поршень не устанавливают больше трех таких колец, ведь степень его уплотнения увеличивается незначительно, а потери на трение возрастают существенно. Если взять, например, бензиновый двигатель с двухтактной системой, то здесь применяют лишь два компрессионных кольца, диаметр замка которых (так называют вырез в поршневом кольце), соответствует форме и расположению стопорного штифта — детали, предохраняющей от проворачивания и повышающей компрессию. Как видите, функциональную сторону использования компрессионных колец нельзя назвать незначительной, да и работу двигателя без них сложно представить.

Какая разница между компрессионными и маслосъемными кольцами?

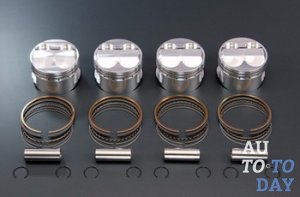

Набор колец для поршней В структуре и функциях компрессионных поршневых колец, мы с Вами уже немного разобрались, теперь поговорим о втором варианте — маслосъемных кольцах, которые используются немного реже. Так, например, бензиновые двигатели с двухтактной системой, в них просто не нуждаются, так как масло полностью сгорает вместе с топливом, а главная функция поршневого масло съемного кольца, как раз и заключается в снятии лишнего моторного масла. На сегодняшний день выпускают два вида таких деталей: чугунные (имеют литую конструкцию с прорезом) и стальные, в состав которых входят пружины расширители. Оба вида структурно отличаются от компрессионных, которые имеют цельную форму. В конструкцию маслосъемных колец входят: одно тонкое верхнее кольцо, два расширителя (радиальный и осевой) и нижнее кольцо. Исходя из вида двигателя и типа поршня, одновременно можно установить несколько таких колец, которые по отношению к компрессионным, монтируются на уровень ниже. Что касается функциональной стороны, то тут цели работы маслосъемных колец мало чем отличаются от аналогичных целей компрессионных и выражаются в следующем:

- герметизации камеры сгорания;

- увеличение уровня компрессии, благодаря чему двигатель запускается и стабильно работает;

- уменьшение расхода моторного масла автомобиля (относится к четырехтактным и дизельным двухтактным моторам), при чем должен поддерживаться достаточный уровень смазки всех скользящих элементов;

- ограждение отработанных газов от попадания в картер двигателя;

- отвод тепловых излишков от поршня, в процессе его работы, благодаря чему теплопередача через стенки цилиндров нормализуется, а сам поршень не перегревается.

Автомобильные поршеньРабота маслосъемных колец важна для нормального функционирования двигателей, особенно учитывая использование низкооктанового бензина и загрязнение моторным маслом камеры сгорания, головки поршней, что приводит к снижению мощности силового агрегата. Одна из главных задач компрессионных колец — не допустить пропускания лишней жидкости и воздуха в камеру сгорания. В этом они похожи с только что описанными маслосъемными кольцами, однако, для создания поршня, отличающегося высоким качеством и рабочей эффективностью, следует использовать узкие поршневые кольца, а компрессионные кольца лучше подпадают под это определение.

Если посмотреть на кольцо в свободном состоянии, то мы увидим, что оно имеет большой диаметр и находится немного под наклоном, от замка наружу. После его установки, такая конструкция позволяет более плотно прижиматься к стенкам, благодаря чему значительно повышается эффективность детали. Также, в процессе работы мотора, на кольцо воздействует сила рабочего газа и жидкости, которые постепенно проникают в канавки поршня вместе с давлением, во много раз превышающим силу натяжки самого кольца.

Как компрессионные кольца поршня выходят из строя?

Основной неисправностью поршневых колец, при чем как компрессионных так и маслосъемных, является их износ в процессе длительной эксплуатации транспортного средства. Указанный производителем ресурс отечественных автомобилей ровняется 150000 км., а кольца транспортных средств передовых мировых изготовителей могут служить и до 300000 км. (иногда еще больше).

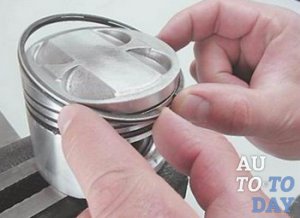

Поршень Однако, не все что пишут правда, или же правда от части. При неправильной эксплуатации указанные цифры, могут значительно уменьшаться, тоесть поршневые кольца изнашиваются по ускоренной программе. Износ компрессионных колец происходит тогда, когда они вместе с поршнем постоянно двигаются вверх-вниз, взаимодействуя при этом с различными механическими деталями (поршневыми канальцами, стенками цилиндра и т. д.). Кроме того, на них воздействуют горячие отработанные газы и химические вещества (особенно сера), входящие в состав топлива (химический износ). В таком случае, для уменьшения уровня износа, поршневые кольца изготавливают из стойких материалов (таких как чугун) и обеспечивают им специальное покрытие (наносят хром, олово или нитриды).

Кроме изнашивания деталей, иногда встречаются разломы колец на несколько частей, а также их закоксовывание, причиной которого есть скопление в канавке не сгоревших частиц сажи, масла и других загрязняющих веществ.

Выходу из строя компрессионных поршневых колец способствует: несвоевременная смена моторного масла, воздушного фильтра (тем более эксплуатация автомобиля без него), использование некачественного топлива или поздняя замена топливного фильтра, тяжелые условия эксплуатации транспортного средства (например, в городских пробках, при кратковременных поездках, в частности в зимний период, когда мотор не успевает нормально прогреться).

Поршневые кольца Встречаются, также, случаи быстрого разрушения поршневых колец, причина чего кроется в сильном перегреве двигателя или в условиях ограниченной смазки. Как результат, кольца в цилиндре начинают клинить, на его стенках и поршне образовываются задиры, а поршневые кольца, вместе с перегородками между кольцевыми канавками, разрушаются. Выявить описанные проблемы довольно легко. Одним из признаков чрезмерного износа поршневых колец есть повышение уровня потребления масла. Когда двигатель малолитражного автомобиля расходует больше 0,5 л. масла на 1000 км., а при трогании с места, из системы выпуска наблюдается появление сизого дыма, можно смело предположить, что кольца находятся в плачевном состоянии. Также, об этом свидетельствует утечка масла через сальники, прокладки или другие уплотнители, повышенное давление кратерных газов, которое легко определить отсоединив шланг принудительной вентиляции. Для более точной диагностики проблемы, не лишней будет проверка компрессии в цилиндрах двигателя и проверка состояния цилиндропоршневой группы, методом утечки сжатого воздуха.

Что бы обеспечить двигателю стабильную работу, вполне достаточно одного кольца. Такую схему можно наблюдать на мотоциклах со слабым двигателем или скутерах. Правда, существуют автомобили, на поршнях которых устанавливают 5 колец, а иногда и того больше .Естественно, как и любая другая деталь они ломаются (чаще всего от больших и продолжительных нагрузок) или могут частично повредиться в процессе физического воздействия на автомобиль (например, аварии).

Если Вы решите проверить кольцо на излом, то сможете увидеть на поверхности места воздействия линии, указывающие на повреждение и дающие возможность оценки общего состояния поршня. При сильном износе поршня, заметными также будут трещины от термического напряжения, но поскольку находятся они на дне детали, то увидеть их немного сложнее.
