Электродвигатель стеклоподъемника - как он устроен?

3697

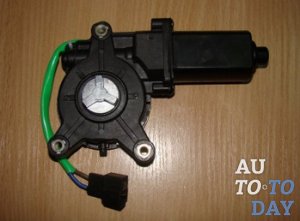

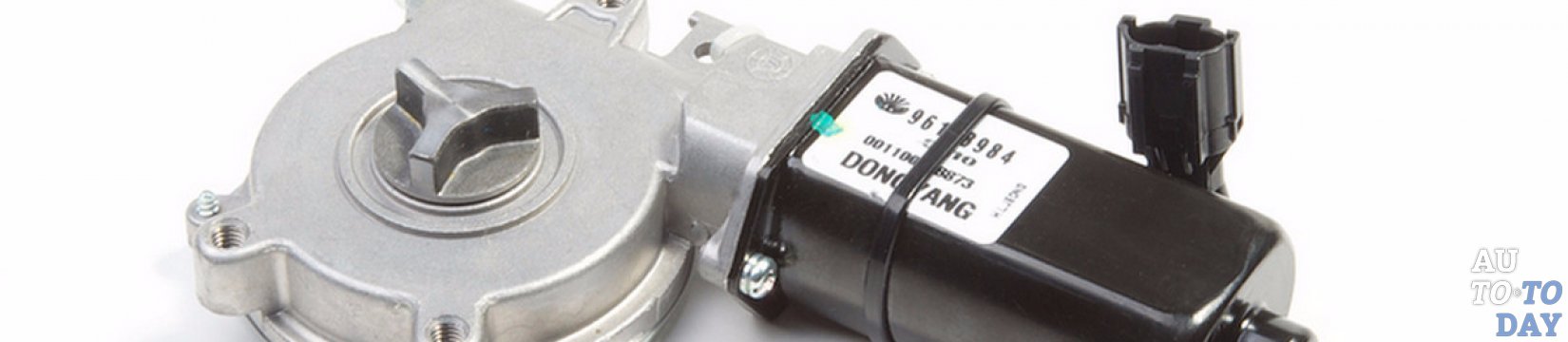

Электродвигатель Многие водители помнят механические стеклоподъемники, которые они между собой в шутку называли "мясорубкой". На сегодня многие машины укомплектованы специальным моторчиком, который способен быстро и бесшумно поднять или опустить стекло. Но время показывает, что прогресс не застрял на месте и мир предоставляет нам все новые и новые инновации и смелые решения, которые способны не только упростить нам жизнь, но и обезопасить нас от опасных ситуаций. Так, думалось бы, и так современные ЭСП, усовершенствовались еще больше. В них возникли механизмы, способные быстро подстраховать невнимательного водителя, который оставляя свое авто без присмотра, запамятовал поднять все стекла. Именуемые доводчики стеклоподъемников, такие механизмы производят поднятие всех стекол в автоматическом режиме после того как авто ставят на сигнализацию или когда в нем закрываются на замок все двери, то есть когда включается центральный замок.

Известно, что автоматические стеклоподъёмники приводятся в работу с помощью электродвигателя, который вмонтирован в дверь автомобиля. Наряду с электродвигателем существует и такое понятие как сервопривод мотора. О двух этих явлениях и о принципе работы электродвигателя, а также о его установке и снятию мы поговорим в нашей статье.

1. Сервопривод электродвигателя стеклоподъемника

Перед тем, как разобраться в том, что такое сервопривод электродвигателя стеклоподъемника, наверное стоит, для начала, вникнуть в значение непосредственно самого сервопривода. Это привод с руководством через отрицательную обратную связь, которая позволяет точно руководить параметрами движения.

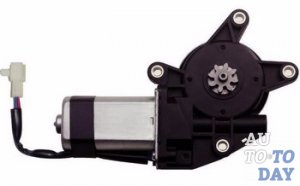

Электродвигатель стеклоподъемника Под таким названием может существовать любой тип механического привода (устройства, рабочего органа), владеющий датчиком (положения, скорости, усилия и т. п.) и блоком руководства силовой тягой (электронной схемой или механической системой тяги), поддерживающим нужные параметры на датчике в автоматическом режиме (и, как правило, на устройстве) исходя от заданного значения извне (положению ручки управления или численному значению от других систем). Говоря простыми словами, сервопривод это своеобразный «автоматически точный исполнитель».

Электродвигатель стеклоподъёмника с сервоприводом работает по тому же принципу управления через отрицательную обратную связь, которая и руководит параметрами движения.

Он оборудован разъемом и шестерней. В разъеме установлены пара бесконтактных селекторов на датчике Холла. Бесконтактный переключатель на вышеупомянутом датчике пользуется набором магнитов на оси, которая вращается, для извлечения информации об оборотах электродвигателя стеклоподъемника с сервоприводом и толкает синхронный импульс к передовому выключателю стеклоподъемника. Таким образом, при каждом вращении оси электродвижка стеклоподъемника бесконтактный переключатель пускает один импульс. Соответствующе, главный выключатель стеклоподъемника устанавливает угловую скорость и направление вращения электродвигателя.

2.Снятие и установка электродвигателя стеклоподъёмника

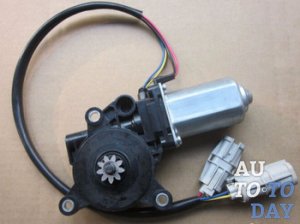

Электродвигатель Снять и установить электродвигатель сможет и человек, не имеющий никакого отношения к работникам СТО. Следуя незамысловатой схеме и выполняя все установки правильно и деликатно, вы сможете сделать это легко и быстро. Что ж, давайте разбираться, как же снять электромотор стеклоподъемника передней двери. Для начала, вы должны убедиться, что вы отсоединили провод массы от АКБ. Далее переходим непосредственно к самой двери. Во –первых, нужно снять накладку с помощью рычага U30800. Затем отсоединяем декоративную решётку динамика с помощью рычага U30800. Воспользовавшись рычагом T20043 отсоединяем панель обивки.

Далее мы работаем непосредственно с самим стеклом: поднимаем его и опускаем вниз пока не откроется доступ к винтам зажимных колодок. Тогда мы попросту ослабляем винти этих самых колодок и опускаем стекло до середины. После проделанной работы нам придется приподнять заднюю часть стекла , и повернуть для извлечения.

После того, как стекло будет извлечено, нужно выкрутить винты, которые фиксируют замок двери, после чего нужно снять корпус личинки замка. Далее, дело остается за малым: снимаем фиксатор с ручки двери и снимаем обивку несущей панели двери с рамы двери. Выкручиваем винты и снимаем защитный кожух с обивки несущей панели. Добравшись, наконец-то, до электродвигателя следует отсоединить разъёмы электродвигателя стеклоподъёмника, выкрутить винты и снять электродвигатель. Вот вы и осилили эту, думалось бы, очень замысловатую задачу.

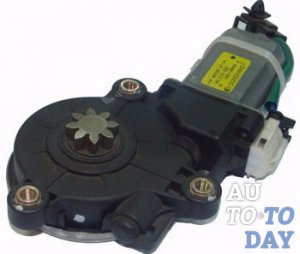

Электродвигатель Установка электродвигателя происходит в обратном режиме, но при работе нужно обратить внимание на регулировку дверного замка. Многие задаются вопросом как же проверить исправность работы электродвигателя стеклоподъемника. Дабы проверить электродвигатель для стеклоподъемника, вам нужно сначала перенести напряжение с позитивно заряженного вывода аккумуляторной батареи и присоединить к массе выводы электродвигателя.

Многие задаются вопросами о том, что делать, если неполадки в работе электродвигателя стеклоподъёмника все же обнаружены. В таком случае, вы можете, как правило, обратиться с этой проблемой к работникам СТО, или же попробовать самому проделать ремонт следуя нашим нехитрым инструкциям. Итак, если вы уж взялись за дело самостоятельно, первое, что вам нужно сделать это снять электродвигатель по принципу, который был указан выше.

Далее, вам следует открутить крепление крышки моторедуктора и снять крышку. После того как мы это сделали, мы демонтируем ведомую шестерню и поворачиваем винты крепления электродвижка к корпусу редуктора. После того, как вы отключите провода электромотора из колодки, вы можете смело приступать к проталкиванию уплотнителя вместе с проводами внутрь корпуса электродвигателя. Затем, нужно отсоединить мотор от корпуса редуктора. И теперь начинается самое главное.

Электродвигатель стеклоподъемника Ловкими руками вы зажимаете вал якоря электромоторчика в тисках, обернув его тканевой основой, чтобы не подвергнуть каким-либо повреждениям червяк. Далее вы выбиваете якорь ударами молотка по корпусу электродвижка через подставку из мягкого металла. После проделанной роботы вы сможете вынуть из отверстия в конце вала пластмассовый упор. Затем, вы упираете втулку в опору, и молотком через пробойник ударяете по окончанию вала. После отсоединения задней втулки от вала можно приступать к зачистке двигателя. Во-первых, с помощью «наждачки» нужно очистить внутреннюю поверхность корпуса электромотора и вал якоря от ржавчины. Потом, вам следует тщательно промыть все детали бензином. После очистки вы можете вставить заднюю втулку вала в корпус электродвигателя и запрессовать ударами молотка через подставку. Потом дело за малым.

Ставим щетки электродвижка, и фиксируем проводками, после чего устанавливаем якорь в корпус редуктора. Наконец, освобождаем щетки, и оцениваем их контакт с коллектором. Проверяем электродвигатель на исправность. Конечно, самостоятельный ремонт требует ловкости рук и тщательности исполнения, а также, можно сказать, дольки терпения и времени. Но плюсы его в том, что во-первых, вы сэкономите на визите в СТО и, во-вторых, докажете себе, что вы мастер! Хотя, если вы не уверены в своих силах, при неисправности электродвигателя стеклоподъёмника лучше обратиться к профессионалам.

3. Принцип работы электродвигателя стеклоподъёмника

Интересно, а по какому же принципу работает электродвигатель стеклоподъёмника? Основываясь на импульсивных команд от бесконтактных переключателей на датчике Холла в электродвижке стеклоподъемника модуль руководства стеклоподъемника в его главном выключателе устанавливает нужное положение окна и направление, в котором оно будет двигаться. Соответственно, главный выключатель руководит технологией сервопривода стеклоподъемников с позиции водителя. Когда первичное положение устанавливается перед передачей автомобиля, размещение стекла окна и направление работы способны запечатлиться в модуле управления в главном выключателе стеклоподъемника с сервоприводом.

Электродвигатель В случае отсоединения кабеля от отрицательного вывода аккумуляторной батареи, а также при отсоединении разъема главного выключателя или разъема электродвигателя стеклоподъемника с сервоприводом, стабилизация исходного положения является обязательным пунктом выполнения. С помощью электродвигателя, движется и стеклоподъёмник. Популярными на сегодня стали системы «одного касания», когда благодаря одному нажатию на кнопку стеклоподъёмника стекло постепенно опускается вниз или поднимается вверх до крайней точки.

Работая в режиме подъема одной командой или одним касанием, окно может двигаться в выбранном вами направлении до тех пор, пока выключатель не поменяет положение на обратное, что приведет к остановке мотора, или пока к ECU не поступит сигнал от схемы двери. Главной проблемой «одного касания» есть тот факт, что если ребенок, к примеру, окажется зажатым в окне, он подвергается получению серьезной травмы. Дабы не допустить до такого, следует воспользоваться технологией возврата. Данная система предполагает прикрепление к якорю мотора дополнительного коммутатора, который благодаря двум щеткам передает сигнал, соответствующий скорости вращения движка. Если система обнаружит изменения скорости двигателя при закрывании окна ниже предположительного порога, то ECU реверсирует направленность движения двигателя, пока окно не откроется полностью.

После подсчитки количества принятых импульсов, ECU может также определить положение окна. Это очень важно, так как стеклоподъемник не должен реверсировать курс, когда происходит торможение окна в закрытом состоянии. В таком случае, нужно выполнить инициализацию, дабы ECU смог запомнить положение окна. Как правило, это делается простым путем включения моторчика до полного открытия окна, я затем до полного закрытия. Если вы не проделаете такую работу, то функция «закрыть в одно касание» попросту не заработает.
