Иммобилайзер штатный - что это такое?

6045

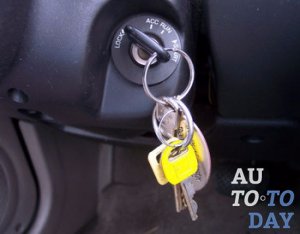

Ключ зажигания По статистическим данным можно утверждать, что в XXI веке практически не существует автомобиля, который не пользовался бы такой опцией как иммобилайзер, что в переводе предположительно означает «обездвиживатель». Такое «чудо электроники» предназначается для защиты автомобиля или другого транспортного средства от угона незамысловатым путём отключения систем или узлов автомобиля (чаще всего иммобилайзер производит блок запуска мотора). Как ни странно, но изобретатели подобных вспомогательных устройств принадлежат к ряду советских исконных автолюбителей.

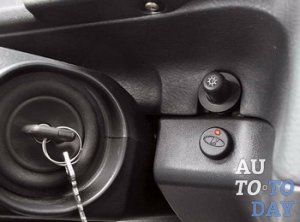

Возможно, некоторые припоминают те времена (начало 80-ых годов), когда с целью обезопасить свое авто от угона, водители использовали секретную кнопку, которая монтировалась в транспорт. И не мудрено, ведь в эти годы всплески угонов в СССР наблюдались почти в каждом регионе и городе. А так как кроме амбарных замков, о других охранных технологиях люди в то время не имели никакого понятия, реакцией на устрашающие газетные сообщения об учащении угонов возникло желание автомобилистов самостоятельно защитить своих «железных рысаков». Так и возникла идея о блоке запуска мотора засекреченным выключателем. Для создания такого, владельцы авто проделывали разрыв одной из электрических цепей и вставляли туда секретную кнопку.

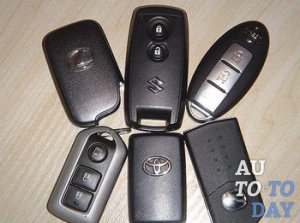

Штатный иммобилайзер Работала система по такой схеме: при нажатии или включении кнопки происходило замыкание цепи, которое давало двигателю возможность запуска в штатном режиме. Так как, на этой кнопочке держалась вся безопасность автомобиля, то водители прятали ее в секретном месте, известном только им самим. Как правило, как показала практика, такая кнопка пряталась либо под приборной панелью, либо под водительским сиденьем. Среди разрываемых цепей на автомобилях отечественного производителя были цепи пуска (аккумуляторная батарея – стартер), массы (аккумуляторная батарея – масса) и зажигания (аккумуляторная батарея – катушка ). Вскоре, такие охранные системы устарели, и на смену им пришли новые, инновационные решения именуемые иммобилайзеры, о которых и пойдет речь в данной статье. Хотя, до сих пор, ни один из «технологических новшеств» в сфере охраны автомобиля не обходится без той же, вышеупомянутой секретной кнопки. Итак, давайте разбираться, что такое « штатный иммобилайзер» и «с чем его едят».

1. Из чего состоит штатный иммобилайзер?

По определению, иммобилайзер (назван в народе как иммо) – это разновидность противоугонной системы, которая способна воспрепятствовать незаконному запуску двигателя с помощью самодельного ключа или вообще без ключа с целью угона. По сути, иммобилайзер – это своеобразное устройство для блокировки, которое способно воспрепятствовать запуску и функционировании двигателя во время угона. Блокировочные действия переходят либо на бензонасос, или же зажигание, либо ЭБУ, а также возможна и блокировка стартера. Как правило, иммобилайзер встроен в ключ автомобиля.

В свою очередь, иммобилайзеры принято делить на две большие группы – штатные и дополнительные. Нас интересуют штатные иммобилайзеры, поэтому о них и пойдет дальше речь. Такая противоугонная система устанавливается в процессе сборки автомобиля, с которым она как бы «сродняется». Благодаря специальному программному обеспечению он способен ограничить всевозможный доступ к блоку управления автомобильным движком. Интересен тот факт, что система такого рода в некоторых странах Европы получила статус обязательной установки уже с 1998 года. Среди штатных иммобилайзеров, особой популярностью среди производителей автомобилей и покупателей пользуются беспроводные (транспондерные) иммобилайзеры. Построение таких «помощников» состоит из чипа-ключа зажигания, антенны и блока управления. А теперь о каждом составляющем поподробнее.

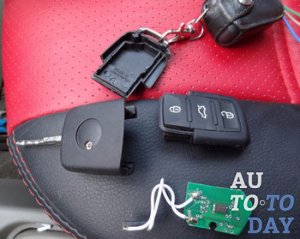

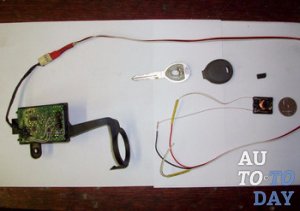

Система строения иммобилайзера Чип-ключ зажигания, в отличии от других элементов, является беспроводным и представляет собой уникальную метку радиочастотной идентификации RFID (Radio Frequency Identification). Как правило, такую метку уборудуют в головке физического ключа зажигания. Метка и имеет другое название - транспондер (дословно с английского - радиоответчик). Именно в этом названии и кроется основной принцип работы метки, а именно, она активизируется по радиосигналу и питается энергией от этого сигнала.

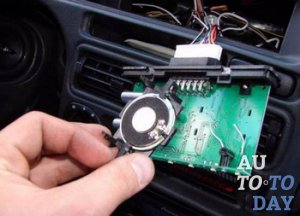

Что же можно сказать об антенне? Она, в свою очередь, гарантирует радиообмен чип-ключа с блоком управления иммобилайзера. К слову, производители иммобилайзеров пускают в ход несколько типов антенн. Самой общеустановленной и популярной является кольцевая антенна, которая обхватывает замок зажигания вокруг него самого. Теперешние иммобилайзеры дистанционного действия могут похвастаться использованием в своей конструкции нескольких антенн вместе.

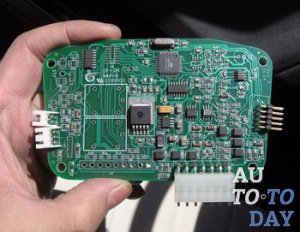

Задача электронного блока управления иммобилайзера состоит в генерации сигналов для транспондера, приеме сигналов от антенны, а также трансформация сигналов в руководящие воздействия на блок управления двигателем. С целью лучшей безопасности, современные и модернизированные иммобилайзеры, как правило, не имеют в своем расположении индивидуального блока управления, а насчитывают несколько блоков, в которых и реализуются все функции устройства для блокировки. Такой ход способен значительно повысить защищенность системы. Посредством интерфейса (шины) проходит взаимодействие блока иммобилайзера с блоком управления двигателем.

2. Принцип работы штатного иммобилайзера

Иммобилайзер очень прост в использовании. Очень важно, чтобы включение и выключение иммобилайзера было доступно исключительно владельцу автомобиля. В основном, дабы не рассекретить устройство, на практике проводится эксплуатация электронного кодового ключа. Но есть и модели с мануальным набором кода, хотя попадаются они крайне редко. Итак, пережде преведения автомобиля в работоспособное состояние, водитель вставляет кодовый ключ в специальное гнездо и тем самым гарантирует считывание кода технологией иммобилайзера и выключение блокировочного действия. Также он может разместить электронную «метку» (чип) в диапазоне действия антенны системы иммобилайзера. Если вы все же пользуетесь системой с механическим набором, то для того чтобы выключить блокировочное устройство вам нужно ввести код, установленный обладателем авто.

Иммобилайзер Теперь давайте немного поговорим о паролях. С их помощью и осуществляется алгоритм управления иммобилайзером. В системе шифра можно выделить несколько типов паролей. Среди них: идентификационный пароль (ID code), переменный пароль (rolling code) и шифрованный пароль (crypto code). Простейшие базовые модели штатных иммобилайзеров обладают меткой, которая является носителем индивидуального числа, а именно вышеупомянутого идентификационного пароля. В таком случае блокировка автомобиля происходит за таким принципом: при включении зажигания уже знакомый блок управления иммобилайзера проводит активизацию транспондера, который, в свой черед, под таким воздействием генерирует сигнал, который подается в виде идентификационного кода.

Затем, антенна улавливает пароль в замке зажигания и перебрасывает его в блок управления иммобилайзером. Наконец, в дело вступает процессор блока управления, который проводит сопоставление поступившего пароля с зарегистрированным ранее. Запуск двигателя происходит только в том случае, когда оба пароля идентичны друг другу. В обратном случае блок управления иммобилайзера попросту запрещает старт автомобильного мотора.

На сегодня, известным является и новейшее поколение штатных иммобилайзеров, а именно системы с переменным паролем. Работают они по такой схеме: с момента включения зажигания происходят активизирующие действия на транспондер со стороны блока управления, в следствии чего, первый отсылает пароль имеющийся в памяти. К нему добавляется еще и идентификационный код метки.

Затем происходит улавливание кода антенной и передача его на блок управления иммобилайзера. Далее все происходит по стандартной системе: пароли сравниваются и если они идентичны друг другу, тогда происходит запуск двигателя. Но и это еще не все! После того, как транспондер передал пароль, в блоке управления иммобилайзером уже создается новый пароль, который, в свою очередь, передается обратно в транспондер. Сохраненный в памяти транспондера устарелый пароль меняется обновленным и, таким образом, транспондер готовится к очередному запуску двигателя. Подбор паролей реализуется по принципу псевдослучайной последовательности, который подразумевает произвольный выбор паролей из ряда возможных.

Штатный иммобилайзер Но наиболее совершенной и надежной из всех противоугонных систем является система управления иммобилайзером, использующая шифрование паролей. Отличительной чертой такой системы является уникальный транспондер, который владеет встроенной функцией шифрования. Он имеет название «крипто-транспондер». Работает такая система следующим образом: в момент зажигания блок управления иммобилайзера проводит генерацию сообщения для транспондера (сообщением может быть какое-то псевдослучайное слово). Это сообщение, или слово проходит обработку с помощью ключа шифрования, имеющегося в памяти транспондера. В следствии такого преобразования мы получаем так называемую цифровую подпись, которая, в свою очередь, отправляется транспондером.

Таким образом, создается «плавающий эффект», так как, в соответствии с заложенным алгоритмом исходящее сообщение транспондера каждый раз выглядит по другому. Исходя из этого принципа, система и была названа иммобилайзером с "плавающим" кодом. Наравне с транспондером работает и блок управления иммобилайзера. Он проделывает аналогичные преобразования и получает образцовую цифровую подпись. Затем, образцовая цифровая подпись сравнивается с сообщением, полученным от транспондера. Как правило, происходит сравнение ключей "шифрования" транспондера и блока управления без их фактического предъявления (появления в радиоэфире). Этот нюанс значительно повышает безопасность системы.

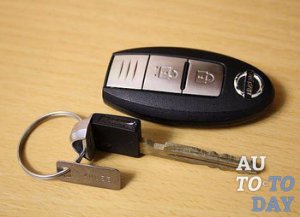

Такое шифрование паролей предоставляет возможность использования транспондера на определенной дистанции, например, при открытии дверей автомобиля. Так, как транспондер обеспечивает себе длительную работоспособность с помощью собственного источника питания, то возможно использование ключа в радиусе нескольких десятков метров.

А сегодня, прогресс не стоит на месте и исследователи уже успели разработать новейшую технологию дистанционного управления иммобилайзером, которая получила название системы интеллектуального доступа и запуска без ключа. Она уникальна тем, что реагирует на движение водителя и открывается во время приближения владельца автомобиля. По специальной технологии, автомобиль запускается легким нажатием кнопки на панели приборов. Интересно, что уже сегодня системой Keyless можно укомплектовать и бюджетный автомобиль, разумеется, за дополнительную плату.

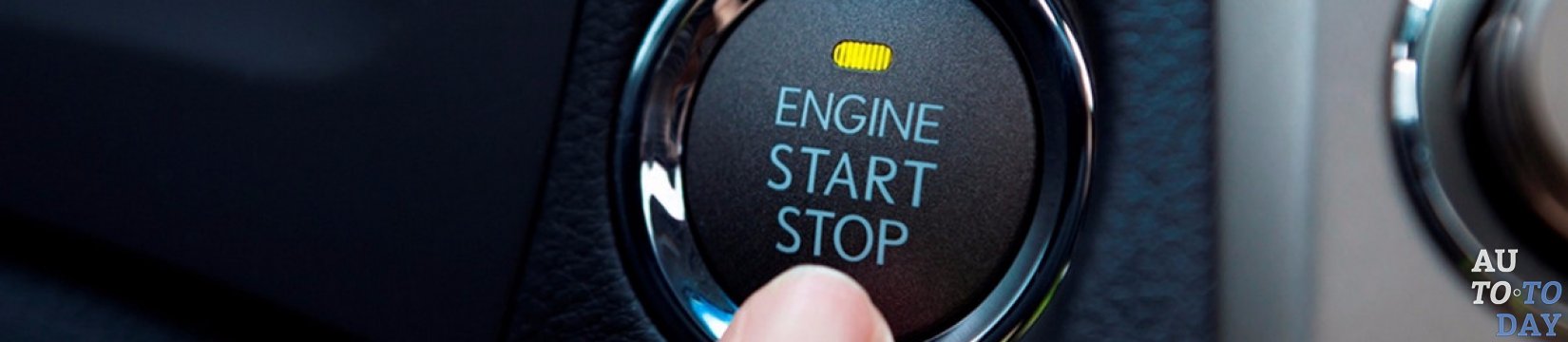

Штатный иммобилайзер Как уже известно, система интеллектуального доступа и запуска без ключа является следующей ступенькой в развитии управления иммобилайзером на дистанции. В такой системе автомобиль способен отпирать замки при приближении владельца и запускаться простым нажатием кнопки, которая находится на панели приборов. В настоящее время системой Keyless укомплектовываются даже бюджетные автомобили, но только в качестве опции.

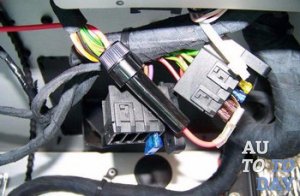

Многие могут подтвердить, что у водителей частенько возникает необходимость отключения штатного иммобилайзера для завода двигателя. Причиной такой необходимости может быть, к примеру, потеря ключа. Так как же это сделать? Отключку устройства можно осуществить в ЭБУ автомобиля. Скорее всего, вам понадобиться отрезать провод, который тянется от иммобилайзера прямиком к блоку управления, или же отключить его физически и, таким образом, запретить ЭБУ делать опрос иммобилайзера.

акже можно воспользоваться примером отключения охранной системы с помощью специального эмулятора, установленного в ЭБУ. Он внесет некоторую корректировку в управление электрическими цепями. Но вам нужно быть очень внимательными и осторожными, ведь не на всех автомобилях можно осуществить аккуратную отключку иммобилайзера. Во многих случаях самостоятельная попытка отключить защиту приведет к нарушению работы многих систем автомобиля. Поэтому, нужно обратится за помощью к специалистам.

3. Как отличить штатный иммобилайзер от других?

Многие задаются вопросом, чем же отличается штатный иммобилайзер от других видов электронного противоугонного устройства. На сегодня, большинство современных автомобилей оборудуются такой системой защиты еще на производстве. Отличительной чертой каждого штатного иммобилайзера является осуществление блокировки без помощи реле. При отсутствии одобрительного сигнала, контроллер не станет производить запуск и поддержание работоспособности двигателя самостоятельно, ведь само устройство имеет связь с контроллером впрыска двигателя в физическом и программном плане. Проще говоря, сама система руководства двигателем проводит блокировку не физически, а программно.

Штатный иммобилайзер В сравнение со штатным иммобилайзером можно взять дополнительный, нештатный иммобилайзер. Принципом работы последнего является разрыв соединения электрических цепей автомобильного транспорта в наиболее весомых местах, например, электроцепей стартера, зажигания, или двигателя. По сути, дополнительный (нештатный) иммобилайзер отличается наличием электромагнитного реле, благодаря которому и проводится разрыв электрических цепей при вторжении в автомобиль, вспомогательной антенны и дополнительной метки, или чипа.

Преимуществом такого устройства, в отличии от, штатного, является тот факт, что благодаря такой технологии, злоумышленники не смогут завести и сдвинуть с места автомобиль, даже будучи уже внутри транспорта. А если вы решите использовать еще и дополнительные устройства, такие как, к примеру, электромагнитные клапаны, то вы можете рассчитывать и на блокировку работоспособности неэлектрических систем.

4. Способы усиления штатного иммобилайзера

Как уже говорилось, особеностью штатного иммоболайзера является то, что он оборудован контактным реле блокировки, управление которым проводится с помощью штатной проводки. Такое управление само по себе очень ненадежно и может привести к тому, что программу антиугона все же «сделают». Проблема в том, что штатные иммоболайзеры плохо продуманы, ведь блокировка основных цепей авто происходит только через 10-15 секунд после того, как зажигание будет отключено. Этого времени «хватит с головой» угонщику, который серьезно настроен украсть у вас автомобиль.

Большей надежностью могут похвастаться более дорогие устройства. К таким относятся системы распознавания владельца транспорта, который сел за руль, по сигналу, посылаемому от брелка. И только после того, как система сверит все данные, двигателю дается добро на запуск. Если система обнаружит, что за руль сел кто-то посторонний, то она мгновенно включит сирену и проведет быструю блокировку всех жизненно важных систем.

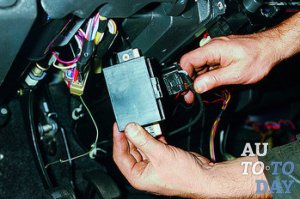

Отключение иммобилайзера Помимо этого, современные инновационные иммобилайзеры оборудованы уникальным антиразбойным алгорифмом, который может воспрепятствовать угону ТС при остановке на светофоре (на сегодня, известно множество примеров такого внезапного угона). Ну что тут говорить, иммобилайзеры, которые будут подороже, имеют большую функциональность, они блокируют значительное количество цепей и что самое главное – такие системы на много сложнее взломать чем штатные иммобилайзеры.

Но что делать, если вы являетесь обладателем штатного иммобилайзера и не имеете возможности поменять его на другой, более дорогой? Все что вы можете сделать, так это подумать о дополнительной защите. По своей природе, иммобилайзер является надежным защитником автомобиля, но многие, скорее всего, уже опытные угонщик научились взламывать и до того сложные системы этой технологии. Поэтому нужно быть во всеоружии. Вот несколько примеров, как можно «обыграть» угонщиков и обезопасить свой транспорт. Во-первых, можно установить на контроллер устройства кожух из металла. Он закроет злоумышленнику путь к разъему и блоку управления. Во-вторых, можно подключить воспомагательную блокировку с действием от внешнего устройства к диагностическому разъему (на цепь шины). В-третьих, вам следует провести блокировку в разрыв штатной считывающей антенны.

Иммобилайзер – это верный защитник автомобиля. Но многие угонщики научились с ним «соработать» и взламывать его, поэтому совсем не лишним будет подумать о дополнительной защите. Например, контроллер устройства можно оборудовать металлическим кожухом, который сможет закрыть доступ злоумышленнику к разъему и блоку управления. К диагностическому разъему (на цепь шины) желательно подсоединить дополнительную блокировку с действием от стороннего устройства. Кроме этого, не лишним будет предусмотреть установку блокировки в разрыв штатной считывающей антенны.

Ключ зажигания Еще одним вариантом защиты является оборудование капота дополнительным замком. В чем необходимость? Как правило, беспроводное реле ставится именно в двигательном отсеке. Во время махинаций по угону автомобиля, злоумышленники, которые не могут добраться до ЭБУ, обязательно воспользуются возможностью получения доступа к реле блокировки. Представляете, какой неожиданностью для них станет наличие дополнительного замка.

К превеликому сожалению, угонщики прекрасно знаю о способах штатной установки иммобилайзера. Поэтому никаких трудностей при взломе устройства они не предвидят. Взлом штатного иммобилайзер происходит за 1-2 минуты. Работают угонщики по стандартной схеме. Для начала, они производят полную замену «Engine Controller». Затем, они перепрограммируют систему и для этого используют подключение к диагностическому разъему. После того, как они получают доступ к системе, они копируют сам чип или ключ. Наконец, с помощью кодграббера, они копируют код чипа, встроенный в ключ зажигания. Вуаля! Доступ к вашей машине свободен!

Исходя из вышесказанного, стоит понимать, что штатного иммобилайзера для защиты автомобиля от угонщиков совсем недостаточно. Скорее всего, владельцам штатного иммобилайзера нужно всерьез задуматься о покупке дополнительного защитного устройства. Причем, устанавливать его должны исключительно специалисты, которые занимаются именно защитой от угона. Плюсы дополнительного устройства налицо.

Дополнительный иммобилайзера предусматривает возможность подключения разных датчиков, которые поспешат сработать при любых несанкционированных манипуляциях с автомобилем. Благодаря наличию встроенного GSM модуля автовладелец сможет получать на свой мобильный телефон звонки, где автоинформатор произведет уведомление о том, что происходит с автомобилем.

Также, существуют иммобилайзеры, которые предусматривают выполнение функции сигнализации. Такие устройства называются сигналайзеры и кроме того, что они могут обездвижить машину, «помощники» способны охранять периметр вокруг автомобиля. Если вы решили установить сигналайзер на автомобиль, то необходимость установки сигнализации у вас полностью отпадает. Как уже известно, иммобилайзер управляется меткой. Она бывает двух видов: контактная и бесконтактная. Если говорить о контактной метке, то для того, чтобы разрешить запуск и работу мотора, вам нужно будет каждый раз прикладывать ее к считывателю, а, говоря о бесконтактной, то ее достаточно просто носить постоянно в кармане.

Отключение иммобилайзера Скорее всего, второй вариант предпочтительнее, так как функциональности у такого иммобилайзера гораздо больше. В этом случае предусматривается возможность использования противоразбойной функции. При разбойном нападении и выкидывании из салона водителя автомобиль далеко не проедет, а потеряв метку из вида, остановится и осуществит блокировку двигателя.

То есть вывод можно сделать один: не стоит возлагать надежды на штатный иммобилайзер как на защиту от угона. Установка дополнительного иммобилайзера в составе противоугонного комплекса может стоить денег, но, скорее всего, это будет правильным решением.
