Электронное реле - что это такое?

5874

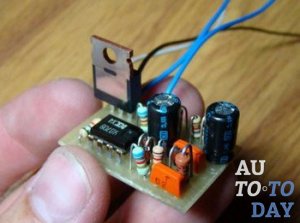

Реле поворотов Одним из обязательных элементов любого транспортного средства, есть регулятор напряжения в сети (реле). В зависимости от места применения и возложенных функций, такие устройства могут иметь разные конструктивные особенности. На данный момент, все еще продолжают широко применятся электромеханические приборы, имеющие относительно низкую надежность и требующие в ходе эксплуатации периодической регулировки.

Однако, в последние несколько лет, в жизни все большего и большего количества автовладельцев появляются электронные автомобильные регуляторы напряжения, конструкция которых не предусматривает наличие механических подвижных элементов. По сравнению с предыдущим видом, они имеют более высокие эксплуатационные характеристики, а значит и соответствующие им показатели надежности. Как раз о таких устройствах, нам бы и хотелось сейчас рассказать.

1. Что такое электронное реле?

Когда говорят о реле, то чаще всего, имеют ввиду электромагнитное устройство (электромеханическое реле), которое предназначается для замыкания/размыкания механических электронных контактов на разных участках электроцепей. Данный прибор является, по сути, электромагнитом, способным управлять соединениями контактов при помощи подаваемого в обмотку электрического тока, оказывающего влияние на возникновение магнитного поля, которое, в свою очередь, способствует перемещению ферромагнитного якоря, связанного механическим путем с контактами. Работает все это таким же способом, как если бы замыкание (размыкание) происходило от механического нажатия кнопки, только в этом случае, усилие для выполнения действия берется от магнитного поля реле.

Электронное реле имеет в своей конструкции те же самые основные элементы, что и электромеханическое устройство, но для выполнения поставленных задач, электронный механизм, использует полупроводниковый диод, который практически идеально справляется с функциями реле обратного тока. Это, также, единственные элементы импульсного электронного регулятора напряжения, которые способны выделять заметное количество тепла.

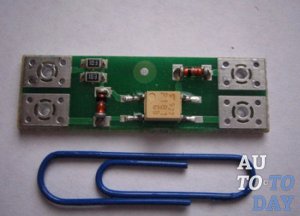

Электронное реле Возможно, исходя лишь из одного определения, трудно понять для чего нужно реле, но все же мы сейчас постараемся объяснить все это более доступно. Данное устройство предназначается для мгновенного изменения параметров электрической цепи при поступлении больших токов нагрузки. Иными словами, оно является своеобразным переключателем, помогающим с помощью малого тока (к примеру, сигнал кнопки), включить цепи с большим током. Реле применяют в тех случаях, когда устройство-исполнитель (автомобильный генератор, стартер, вентилятор печки, обогревающее устройство зеркал, клаксон и т.д.) для своей работы потребляют большую силу тока (до 30-40 ампер).

Ну например, для что бы завести двигатель с маленькой кнопки, нужно что бы сначала начал работать стартер, который использует от 80 до 300 ампер тока. Если представить, что реле в данной системе отсутствует, то кнопка, вместе с такой же не предназначенной для больших нагрузок проводкой, просто не выдержит силу поступившего напряжения и расплавится. Поэтому, приходится применять реле, выступающее между ними в качестве посредника, который исходя из импульса малого тока кнопки, замыкает внутри себя мощные контакты, включая тем самым стартер.

2. Виды электронных реле

Все реле могут разделятся на группы в зависимости от разных классификационных признаков. Так, например, исходя из начального состояния контактов выделяют:

- реле с нормально замкнутыми контактами;

- с нормально разомкнутыми контактами;

- с переключающейся системой контактов.

По типу управляющего сигнала устройства разделяются на:

- приборы постоянного тока (включают нейтральное реле: когда полярность управляющего сигнала не играет важной роли и регистрируется лишь факт его присутствия;

- поляризованное реле: чувствительно к полярности управляющего сигнала, в следствии чего переключается при ее смене;

- реле комбинированного вида: реагирует как на наличие сигнала, так и на его полярность) и устройства переменного тока.

В зависимости от типа исполнения, к «переключателям» относят:

- электромеханическое реле;

- электромагнитное реле (имеет неподвижную обмотку электромагнита);

- герконовое реле;

- магнитоэлектрическое реле (обмотка электромагнита, включая и ее контакты, отличается подвижностью по отношению к сердечнику);

- биметаллическое (термореле);

- электродинамическое (включая индукционное и ферродинамическое реле);

- статическое реле (ионное, ферромагнитное, полупроводниковое).

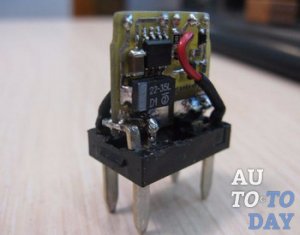

Электронное реле Исходя из необходимой контролируемой величины, существуют реле тока, реле напряжения, реле мощности, реле контроля изоляции, реле пневматического давления. Довольно часто, термином «реле» могут, также, обозначаться самые разнообразные устройства, способные замыкать или размыкать контакты, при чем, активацию их работы может вызвать изменение и неэлектрической величины. К таким механизмам принадлежат устройства чувствительные к температурным показателям (тепловые реле), уровню освещенности (фотореле), к звуковому давлению (акустические реле) и некоторым другим рабочим характеристикам автомобиля. Кроме того, слово «реле» не редко применяется в названии различных таймеров: например, таймер указателя поворота автомобиля.

На современных транспортных средствах, многие функции реле и выключателей «доверены» электронным блокам управления, однако, полностью отказаться от их использования пока невозможно.

К примеру, блок управления бортовой сети должен выполнять следующие задачи: контролировать потребление энергии, контролировать напряжение на клеммах аккумулятора, а при необходимости еще и повышать частоту вращения коленвала на холостых оборотах; регулировать силу нагрузки за счет отключения некоторых потребителей (в основном, приборов входящих в состав системы комфорта); управление системой освещения, обогревателями заднего стекла, стеклоочистителями и т.д.

3. Как выполнить проверку электронного реле?

Если электронное реле на протяжении долгого времени прибывало в непрерывной эксплуатации, особенно при коммутации силовых цепей в граничных режимах, то появляющаяся в ходе замыкания (размыкания) искра создает между контактами нагар, из-за чего есть высокая вероятность сбоя в работе исполнительных устройств. Плохой контакт начинает выделять на себе тепло, что, возможно, приведет к повышению потребления тока в силовых цепях (ток электромотора становиться импульсно-пусковым). В результате таких действий, места плохого контакта коммутируемых цепей разогреваются, а пластмассовые детали крепления и вовсе расплавляются. В ходе оплавления происходит смещение контактов, к которому прибавляется процесс искрения, еще сильнее разогревая поврежденное место.

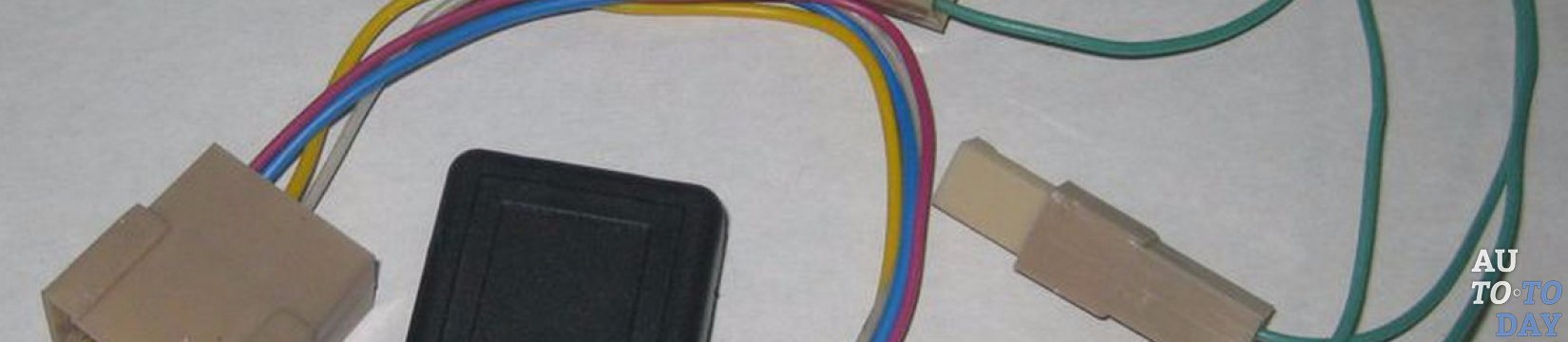

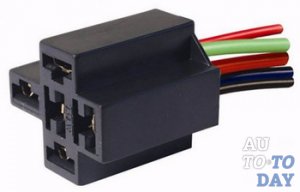

Колодка реле Естественно, все эти процессы Вы не увидите, а заметными они станут лишь когда какая-то деталь выйдет из строя. Поэтому, что бы избежать более серьезных последствий, многие автолюбители периодически проверяю состояние автомобильных реле. Конечно, Вы можете сделать это в специальных сервисных центрах, где дадут более основательную оценку работоспособности всех систем транспортного средства, но если нет желания тратится на оплату услуг его сотрудников, то провести диагностику электронных реле можно и самостоятельно. Сделать это, помогут несложные приспособления, которые станут замечательной находкой в проведении ремонтных работ на всех видах автомобилей.

Чаще всего, причина неисправности кроется в самом устройстве реле, но бывают случаи, когда напряжение отсутствует на его выводах. Основным преимуществом применения диагностического приспособления есть возможность проверки работоспособности управляющих сигналов реле, которые находятся в труднодоступных местах.

Но самое главное во всем этом процессе – самостоятельное изготовление прибора диагностики, подходящего под любой тип реле. Для этого потребуется найти вышедшее из строя реле, контактную проводку, небольшое количество проводов и клемм. Далее нужно разобрать подготовленное автомобильное реле, удалить из него катушку, после чего подпитать к контактам реле провода (можно зафиксировать место контакта клеем или герметиком) и с помощью заранее сделанного отверстия в корпусе вывести их наружу. Второй конец, при помощи соответствующих разъемов, фиксируется в контактной колодке.

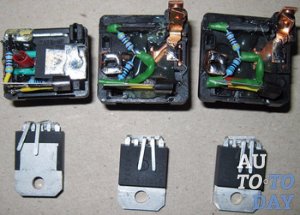

Реле Теперь, использовав такое нехитрое устройство, можно очень легко проверить работоспособность реле не снимая его с автомобиля. Процедура проведения диагностического мероприятия следующая: берем только что изготовленный механизм и устанавливаем его на место тестируемого реле; последнее помещается в контактную колодку, после чего, с помощью тестера или контрольной лампы проверяется его работоспособность.

Весь процесс проверки простых автомобильных реле не отличается особой сложностью и не займет много времени, так как все его выводы стандартны и имеют следующие обозначения:

30 - контакт подачи напряжения;

85 и 86 – контакты катушки;

87 – значение нормально-разомкнутого контакта;

87А – значение нормально-замкнутого контакта.

Для проверки более сложных механизмов, смонтированных в корпусе стандартного реле, придется воспользоваться схемой автомобиля.

4. Как заменить электронный регулятор напряжения (реле)

Регулятор напряжения (или как его еще называют реле-регулятора), предназначен для поддержания постоянного напряжения бортовой сети автомобиля, при чем, оно должно отличаться постоянством, вне зависимости от таких факторов как: сила нагрузки на электросеть; частота вращения ротора или температура окружающей среды. Кроме этого, реле-регулятор надежно защищает генератор от возможных перегрузок и различных аварийных режимов, а также выполняет автоматическое включение генераторной силовой цепи (или возбуждающей обмотки) в бортовую сеть транспортного средства.

В большинстве случаев, на современных автомобилях устанавливаются бесконтактные (электронные) регуляторы напряжения. Их главной отличительной особенностью есть отсутствие необходимости регулировки в процессе эксплуатации. Вышедшее из строя реле уже не подлежит ремонту, а значит придя в негодность, регулятор напряжения не ремонтируется, а сразу меняется на новое устройство.

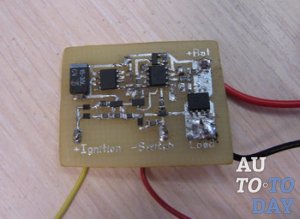

Реле с функцией включения фар Указанный процесс замены реле начинается с демонтажа вышедшего из строя механизма и предусматривает следующие шаги: в первую очередь, отключаем зажигание, затем выполняем отключение аккумулятора путем отсоединения от клеммы «минусового» провода. Не забудьте, что все действия нужно выполнять предельно аккуратно и внимательно, так как если, к примеру, перепутать места подсоединенных к штекерам проводов, то реле напряжения просто сломается и станет причиной резкого увеличения нагрузки на генератор.

В некоторых случаях приходится иметь дело с регуляторами, установленными отдельно от генератора. Обычно, такой вариант встречается в более современных автомобилях и его снятие имеет некоторые особенности. Прежде чем преступить к демонтажу такого устройства, сначала придется открутить гайки, которыми прибор закреплен к кузову транспортного средства. Только после выполнения данной задачи появится возможность сдвинуть с места реле-регулятор.

Обратите внимание! Снимая прибор, желательно отметить расположение его контактов и проводов идущих за ними. Сделать это можно с помощью липкой ленты либо маркера, что в будущем поможет осуществить более точную и правильную установку нового реле напряжения. Теперь можно переходить к непосредственной установке нового устройства на автомобиль. Монтаж реле напряжения проводят в обратном порядке и когда все детали заняли нужные места, осуществляется проверка надежности соединения регулятора и проводов, а также сила натяжения генераторного ремня. После этого подключаем аккумулятор и выполняем диагностику работоспособности только что установленного механизма.

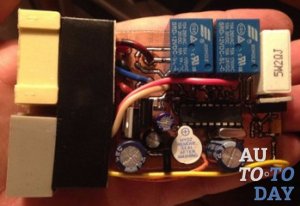

Реле поворотов Обсуждая вопрос замены реле напряжения, отдельное внимание стоит уделить устройству, расположенному в корпусе генератора. Как и предыдущий вариант, этот случай более знаком владельцам новых, современных автомобилей. Особенностью снятия реле, установленного таким образом, есть необходимость предварительного отключения всех проводов, которые подключаются к генератору (трогать сам генератор нет необходимости, он может остаться на прежнем месте).

В одних случаях, что бы снять вышедший из строя регулятор, необходимо разомкнуть штекеры, а в других – открутить гайки, которые крепят провода к контактной шпильке (в общем все зависит от конструкционных особенностей конкретного генератора). Затем, крепление клеммы цепи возбуждения необходимо отвернуть, после чего саму клемму снимают. На следующем этапе, снимается и пластмассовый кожух генераторный установки: все что требуется так это открутить гайки его крепления.

На корпусе самого реле напряжения размещены гайки, при помощи которых оно крепится к корпусу генератора и винт, закрепляющий клемму регулятора на выпрямительной шине. И то и другое необходимо открутить, что позволит осуществить снятие вышедшего из строя прибора. После этого, переходим к установке нового регулятора напряжения. Как повелось, процедура монтажа производится в обратном порядке.

Установив все на свое место, проводят проверку функциональной части нового реле-регулятора. Для выполнения этой задачи необходимо отключить все потребляющие энергию механизмы (кроме зажигания).

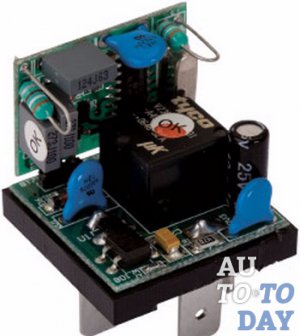

Реле Обратите внимание! Аккумуляторная батарея должна быть полностью заряжена. Когда названные требования соблюдены, запускаем двигатель транспортного средства и набрав обороты в пределах 2,5-3 тысяч, измеряем напряжение на клеммах АКБ с помощью вольтметра. Допустимая норма в каждом отдельном случае может отличаться, поэтому, за более детальной информацией стоит обратиться к технической документации автомобиля или же инструкции прилагающийся к реле (если такова имеется).
