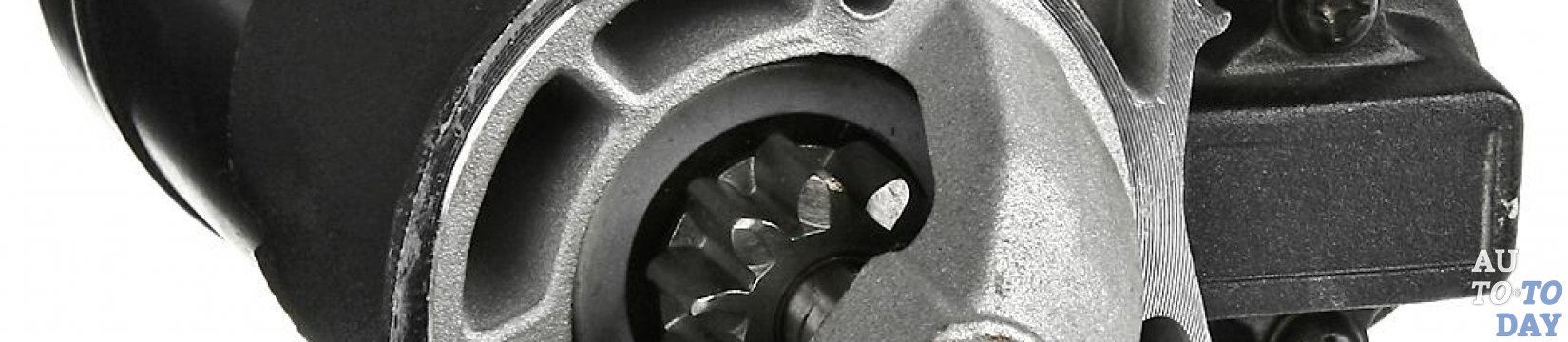

Стартер - как он работает

2096

Как известно, машина – штука, устроенная очень сложно и запутанно. Это целый комплекс сложных механизмов, которые взаимодействуют между собой, в результате чего Вы можете передвигаться по городу с комфортом и удобством. В современных автомобилях есть много новых наворочек, без которых передвигаться в машину можно, но, возможно, будет не так удобно.

Но вот есть детали, без которых эта груда железа и с места не сдвинется. К таким необходимым механизмам относится стартер.

Стартер – это электрическая машина, вернее, ее разновидность. Стартер потребляет постоянный ток и нужен для того, чтобы запустить двигатель внутреннего сгорания. Этот механизм у всех машин практически одинаков, отличия минимальные.

Основные составляющие стартера

Любой стартер является объединением 40 – 60 отдельных деталей, из которых состоят главные части этого сложного механизма. Стартер является композицией 5 элементов:

Корпус

Корпус имеет цилиндрическую форму, изготовлен обычно из стали. Внутри на стенку крепят 4 обмотки возбуждения вместе с сердечниками. Крепление винтовое. Винт, который накручивают на полюс, прижимает обмотку к стенке. В корпусе сделаны специальные отверстия с резьбой, через которые крепится передняя часть, где двигается обгонная муфта.

Якорь стартера

Эта деталь состоит из оси, которая выполнена из легированной стали, к которой плотно прилегает сердечник якоря и коллекторные пластины. В сердечнике выполнены пазы, куда укладываются обмотки якоря. Концы обмоток крепятся к пластинам. Эти самые пластины крепятся по кругу на диэлектрической основе. Диаметральный размер сердечника зависит от внутреннего диаметра корпуса, измеряемый вместе с обмотками.

Якорь закрепляется спереди и сади стартера с помощью втулок, которые делаю или из латуни, или из меди. Втулки одновременно с этим выполняю роль подшипников.

Втягивающее реле

Крепится к корпусу стартера. Другое название – тяговое реле. Сзади тягового реле установлены, так называемые, «пятаки» - силовые контакты, вместе с подвижным контактом-перемычкой. Эти контакты делаются из мягкого металла.

Внешне эти «пятаки» являются обычными болтами, которые спрессовали в эбонитовую крышку реле. Гайками к ним прикрепляются силовые провода аккумулятора и плюсовые щетки стартера. Сердечник реле подключен к обгонной муфте через подвижное «коромысло».

Обгонная муфта (бендикс)

Бендикс – это роликовый механизм, подвижно прикрепленный к валу якоря и связанный с шестерней зацепления с венцом маховика. Данный механизм сконструирован так, что, когда на бендикс с одной стороны подается крутящий момент, ролики, которые расположены в сепараторе, покидают пазы сепаратора и жестко скрепляют шестерню с наружной обоймой.

Когда вращение выполняется в противоположном направлении, ролики западают в сепаратор, а шестерня вращается самостоятельно, вне зависимости от обоймы снаружи.

Щеткодержатель

Через щеткодержатель идет рабочее напряжение, которое идет и щетки из меди и графита. После этого напряжение идет на якорные пластины. Щеткодержатель представляет собой диэлектрическую обойму, в которой есть металлические вставки, внутри которых установлены щетки. Контакты щеток, которые имеют вид мягких многожильных проводков, крепятся к полюсным пластинам точечной сваркой. В роли полюсных пластин выступают «хвосты» обмоток возбуждения.

Функции стартера

Этот маленький электрический двигатель с 4мя полосами отвечает за приведение в действие коленвала двигателя. Коленчатый вал нужно привести в движение для того, чтобы потом можно было увеличить частоту его вращения до такой отметки, чтобы потом мог запуститься двигатель внутреннего сгорания.

Чтобы двигатель со средним объемом цилиндров запустился, нужно, чтобы мощность стартера была, как минимум, 3 кВт. Стартер получает энергию от батареи аккумулятора, а свою мощность увеличивает посредством использования четырех щеток, которые установлены в любом автомобильном стартере.

Виды стартеров

С редуктором

Именно этот вид стартера рекомендуют использовать специалисты, так как ему нужно не так много тока для того, чтобы работать эффективно. При использовании такого стартера коленвал будет двигаться даже тогда, когда заряд аккумулятора минимален. Еще один плюс стартера с редуктором – это наличие постоянных магнитов, благодаря которым проблемы с обмоткой минимальны. Но если очень долго использовать подобный стартер, то очень вероятна поломка вращающей шестерни. Но эта вероятность обусловлена или заводским браком, или некачественным производством.

Без редуктора

Подобный стартер действует на вращение шестерни непосредственно, то есть прямо. Превосходство стартера без редуктора перед аналогичным механизмом, но с редуктором, заключается в более простых конструкторских решениях, а также в более простом доступе в случае необходимости ремонта.

Плюс ко всему, в случае использования такого стартера шестерня с маховиком моментально сойдутся после того, как подастся ток. таким образом зажигание будет более быстрым. Такие стартеры очень выносливы, не сломаются под воздействием электричества. Но устройство без редуктора могут плохо работать при пониженных температурах, что очень плохо.

Принципы работы стартера с редуктором

Когда происходит замыкание зажигания, ток от батареи аккумулятора передается на стартер, после чего заряд идет через редуктор на якорь, благодаря чему в несколько раз увеличивается мощность проходящего напряжения. Потом крутящий момент передается от якоря к шестерне.

Происходит все благодаря наличию редуктора, в котором установлены магниты, которые постоянно работают. Также в стартере есть специальные щетки, которые вырабатывают сопротивление с большим показателем, нежели аналогичный показатель на обычном стартере. Благодаря этому стартер работает постоянно и эффективно.

Стартер с инерционным приводом

Такой стартер будет связан с кольцевым венцом маховика через маленькую шестеренку. Связь зубчатой шестеренки и спирального паза на валу якоря осуществляется через резьбовое соединение. В этом случае винт вращается в шестеренке посредством воздействия якоря в то время, когда стартер начинает работать.

Из-за инерционных явлений шестеренка не двигается, а за счет винта, который вращается внутри шестеренки, эта самая шестеренка смещается и сцепляется с зубчатым венцом маховика.

После того, как двигатель запущен, и по истечении определенного времени работы на своей мощности, шестеренка станет быстрее вращаться, что заставит вал якоря вращаться. Из-за этого шестеренка будет скручиваться назад по спиральному позу, а через время она вообще отсоединиться от махового колеса. Буфером будет главная пружина во время движения шестерни.

Главным минусом подобного устройства является чрезмерно агрессивная манера вхождения в зацепление, поэтому время эксплуатации кольцевого венца и механизма зацепления сильно сокращалось.

Стартер – штука очень важная, поэтому за состоянием этого механизма нужно следить постоянно и тщательно.
