Багажное отделение Уверена, следующая ситуация знакома многим автолюбителям: вышел из дома, сел в машину, запустил мотор и вдруг вспомнил, что забыл поставить в багажник какую-то вещь, ну или вынуть что-то оттуда. Дальнейшая последовательность действий примерно такая: глушим двигатель (ведь для открытия замка багажника нужны ключи) выходим из машины и начинаем открывать багажник. Если на улице зима, то замерзшая скважина может сильно осложнить задачу, нередко приходится бегать за кипятком.

Все это забирает приличное количество времени, что особо заметно, когда торопишься с выездом. Можно еще забыть в багажнике ключи и тогда придется срочно искать, чем же открыть крышку, что б достать их. В общем, приводить примеры неудобности использования механического замка багажника можно очень долго, однако, сегодня хотелось бы поговорить о методе решения проблемы… А называется он - «электропривод замка багажного отделения», обеспечивающий автоматическое открытие задней двери машины, чем существенно упрощает жизнь водителю транспортного средства. И так, давайте выясним, что же представляет из себя данная деталь и можно ли сконструировать такое «чудо» самостоятельно.

1. Электропривод замка багажника: особенности и принцип работы устройства

Электропривод двери багажника Функция автоматического открытия багажника – довольно новая опция, к существованию которой, большинство автовладельцев новых моделей машин только начинает привыкать. Суть работы электропривода, позволяющего добиться подобного результата, в принципе, не сложная: когда кто-нибудь нажимает на соответствующую кнопку в салоне автомобиля, через эту деталь приводится в действие замок крышки багажника, в результате чего она открывается. Вроде бы мелочь, но зато как упрощает жизнь владельцам транспортных средств, особенно в холодное время года. Мы уже упоминали про возможность замерзания замочной скважины и тогда, что бы открыть багажник, приходится проявлять фантазию. Чаще всего замок поливают кипятком или разогревают огнем зажигалки, иногда таким же способом греют ключ, в общем, каждый водитель сам придумывает способ, который сможет помочь решить появившуюся проблему.

А вот если бы у Вас был замок с электроприводом, ничего такого предпринимать бы не пришлось. Это устройство совместимо со стандартным (механическим) замком, а значит, при открытии крышки багажного отделения, можно пользоваться одновременно двумя способами, что, кстати, повышает стойкость к взлому. В прошлом, электропривод устанавливался только на транспортные средства заграничного производства, однако, сегодня много отечественных автомобилей имеют его в списке штатных устройств. Если, Ваш автомобиль не относится ни к первой, ни к второй группе – не расстраивайтесь, подобный механизм можно с легкостью установить самостоятельно, главное желание и умелые руки.

Электропривод багажника представлен в виде устройства, имеющего в своем составе всего несколько деталей, к которым относятся: кнопка, предохранитель, толкающий шток, два четырехконтактных реле и электрический мотор.

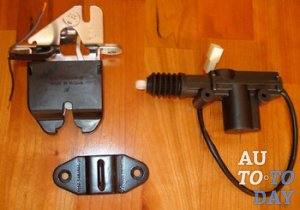

Электропривод На сегодняшний день, существует две разновидности привода, которые для открытия крышки, приводят шток в рабочее состояние - это механизм, имеющий либо электрический мотор, либо магнитные пластины. Первый – более распространенный, так как является достаточно практичным и выносливым, а второй, из-за сложности конструкции и часто возникающих проблем с использованием, не обрел особой популярности в кругу автолюбителей. Принцип работы этого устройства базируется на взаимодействии реле и магнитных пластин: когда начинает подаваться питание, реле оттягивает шток назад, что и способствует открытию багажника.

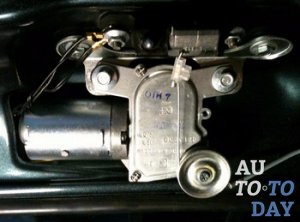

Владельцам старых моделей отечественных ВАЗов не рекомендуется устанавливать привод с магнитными пластинами, так как, скорее всего он окажется совсем не практичным в использовании. Стоит сразу определится: так ли нужна Вам модернизация замка багажного отделения, ведь в некоторых случаях, из-за возможности существенных изменений самого кузова, проводить подобные мероприятия совсем не рационально. Дело в том, что конструкция крышки багажника, оснащенного электроприводом, включает в себя два двигателя в блоках управления и петлю замка с доводчиком. Дверь багажного отсека, в таком случае, может открываться либо с помощью наружной ручки, либо с использованием кнопки брелока дистанционного управления, либо с помощью кнопки, вмонтированной в водительскую дверь. Закрыть ее, водитель сможет или путем нажатия на кнопку, находящеюся на ее внутренней обшивке, или воспользовавшись наружной ручкой.

Также, электромоторы двери багажного отделения, оборудованы ограничителями усилий и если при открытии, крышка багажника встречает какое-то препятствие – открытие сразу же прерывается. Тоже самое происходит при закрытии, только после столкновения с преградой, процесс не только останавливается, но еще и слегка смещается в обратную сторону, тоесть дверь багажного отсека вновь приоткрывается.

Электропривод Совершать все эти действия (открытия и закрытия), можно и в ручном режиме: после кратковременного более сильного нажатия – электродвигатели прекращают свою работу и управление работой крышки багажника может осуществляться с нормальным усилием. Если в работе электрики случается сбой, привод электродвигателей не отсоединяется, а значит для открытия/закрытия двери, придется прикладывать больше усилий.

Исходя из этого, если на автомобилях ВАЗ использовать устройство электропривода замка багажника от иномарки, то кроме штатных деталей системы (которые и так «влетят в копеечку»), необходимо будет купить еще и доводчик багажника, что с точки зрения здравого смысла совершенно не разумно. Конечно, тех владельцев, которые имеют лишние деньги, данное утверждение совершенно не касается.

Ну что ж, подведем итог… Электропривод замка багажного отделения – безусловно, полезная и нужная вещь, но только в том случае, когда его установка будет оправданна. Если Вы решили, что это Ваш случай, тогда вперед – покупаем все необходимые детали и приступаем к процессу оборудования транспортного средства дополнительными возможностями.

К процедуре выбора электрозамка крышки багажника, нельзя относиться пренебрежительно. При покупке, не стоит обращать свое внимание на дешевые китайские подделки, которые довольно популярны на отечественных авторынках. Такой электропривод не только долго не прослужит, но еще и может неправильно срабатывать в процессе эксплуатации. Лучше всего отдавать предпочтение отечественным или импортным электрическим замкам, обеспечивающим надежность и стабильность работы на долгие годы. К стати, установка устройства такого рода существенно увеличивает стоимость автомобиля в целом, что немаловажно в случае будущей продажи.

2. Установка электропривода замка багажника: что нужно и как правильно выполнить

Электропривод двери багажника Что бы выполнить установку электропривода багажника своими руками, для начала следует подготовить все необходимые для работы инструменты и материалы. Помимо самого устройства, Вам понадобятся: клеммы, крепления для предохранителей, изолента, электрические провода с поперечным сечением 1 мм и набор инструментов, включающий отвертки, плоскогубцы, гаечные ключи и т.д. Все это нужно собрать до начала работы, что бы в процессе установки Вас ничего не отвлекало. Так, теперь о самом процессе… На начальном этапе, необходимо снять пластиковую накладку багажника, только аккуратно, что бы не повредить ее. В качестве креплений данной детали, выступают несколько болтов и пластиковых защелок, поэтому с демонтажем трудностей возникнуть не должно.

Затем, переходим к снятию замка, в котором надо будет подогнуть один зубчик (таким способом, при открытии, он будет срабатывать с одного щелчка). Некоторые автомагазины, в нагрузку к электроприводу, предлагают приобрести также новый замок, не требующий доработки. Не стоит воспринимать такое предложение «в штыки», ведь новая деталь действительно сэкономит Вам кучу времени, да и работать будет несколько точнее.

После проведения манипуляций с замочной скважиной, переходим к прокладке проводки, но перед этим не забудьте снять клеммы с аккумулятора машины, ато мало ли что. Для выполнения данного этапа работы, Вам понадобиться электрическое питание идущее от прикуривателя транспортного средства. Такой выбор вполне обоснован, ведь этот элемент меньше всего используется и не имеет большую нагрузку. В общем, разбираем центральную шахту и на промежутке между прикуривателем и кнопкой электропривода, устанавливаем защитный предохранитель. Выбирать его месторасположение следует так, что бы в случае поломки к нему было просто добраться и провести замену. Кнопку, отвечающую за открытие багажного отделения, можете установить где захотите, однако, если для этого имеется штатное место, то размещать ее возле прикуривателя или ящика для мелочовки будет нелогичным.

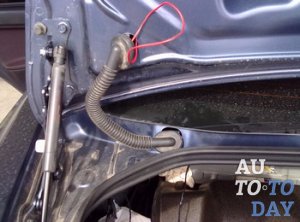

Багажник авто Последующие действия осуществляются по схеме, идущей в комплекте с электроприводом. С помощью электрических колодок делаем обвязку питания, а прокладку и монтаж проводки электрозамка, лучше всего проводить по порогам транспортного средства, дополнительно изолируя ее в местах возможного скопления влаги. Длина необходимого для работы кабеля, составляет примерно 3,5 метра, лишнюю часть всегда можно отрезать.

Выполнив указанные действия, переходим к финальному этапу установки механизма электропривода двери багажного отсека. Существует несколько вариантов дальнейших установочных действий: можно подключить деталь к штатному замку крышки багажника; заменить его на аналогичный, более подходящий для взаимодействия с электроприводом; установить готовый комплект электропривода замка крышки багажника, который достаточно часто встречается в продаже.

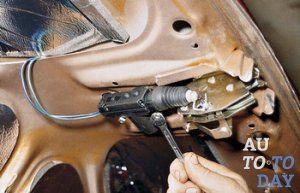

С нашей точки зрения, лучше всего выбрать тот способ, при котором не придется делать дополнительные отверстия в креплении багажного отсека. Если же, в Вашем случае избежать подобного явления не получится, то сразу определите наиболее удобное для этого место и используйте монтажную планку, прикрутив ее в хорошо доступной части багажника. Установку планки с приводом, проводят с учетом длины штока устройства. Обратите внимание! Проводить монтаж, лучше всего параллельно основной тяге замка, а лишний кусок штока, предварительно поставленного на электроприводе в начальное положение, можно просто откусить кусачками.

Электропривод Далее переходим к подключению проводки к устройству электропривода. На этом этапе, важно соблюдать полярность электропитания, для чего соединение проводов проводят согласно схемы инструкции. В случае неправильного подключения, мотор механизма начнет работать в обратном порядке и замок не сможет открываться. Перед замком устройства, необходимо установить предохранитель, что убережет электропривод от возможной поломки. Все соединения проводки, следует тщательно перемотать изолентой или применить специальную термоусадку.

Теперь надеваем клеммы на аккумулятор и проверяем работоспособность установленного механизма на практике. Иногда, встречаются случаи, когда требуется более точная регулировка механизма электропривода, для чего выполняют точную настройку его штока. Если все хорошо и задняя дверь свободно открывается / закрывается, то монтаж проводки можно выполнять до конца. При возможности, совершая обратную установку пластмассовой крышки багажного отделения, наклейте на нее специальный, противошумный материал, который избавит Вас от неприятных звуков, возникающих при работе электрического привода.

Учитывая желания владельца, можно сделать одновременное открытие замка задней двери как с помощью кнопки, так и с помощью брелока сигнализации (если на ней имеется какой-либо дополнительный канал), но для этого придется использовать реле и схему самой сигнализации. Обратите внимание! Для того, что бы при подключении к дополнительному каналу сигнализации, электропривод багажника нормально функционировал, необходимо выбирать длину импульса в 0,8 секунд.

Что касается особенностей процесса монтажа, то тут также есть свои нюансы. Например, бросок тока, при подаче питания на привод, составляет примерно 15А, поэтому для запитания реле целесообразно использовать предохранитель на 20А. Кнопку контроля положения крышки багажника, можно определить в штатное отверстие под розетку для переноски (если такое имеется). С такого положения ее будет одинаково удобно использовать: как сидя на водительском месте, так и стоя за его пределами.
