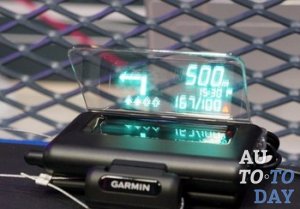

Проектор Здравствуйте дорогие автолюбители! В этой статье мы поговорим про такое себе ноу-хау нашего времени — проектор на лобовое стекло автомобиля.

Мы уверенны, что большинство из Вас, возможно, еще и не слышали про подобное устройство автомобильного мира, но за границей оно появилось сравнительно давно. Так, что же это такое и правда ли так нужен этот проектор в процессе вождения автомобиля?

Углубимся немножко в историю. Первые проекторы на лобовое стекло автомобиля (HUD - дисплеи) появились еще в конце 90-х. годов, хотя тогда, на ряду с другими технологическими разработками, были доступны исключительно военнослужащим и имели монохромную картинку (цветная картинка появилась только в 2001 году).

Если копнуть еще глубже, то станет понятно, что разработка технологии HUD – дисплея вообще не принадлежит миру автомобилей. Действительно, первые такие проекторы были разработаны для военной авиации и являли собой специальные приборы, которые позволяли выводить информацию о состоянии самолета на стекло шлема пилота, что в условиях большой скорости и необходимости полной концентрации внимания стало просто незаменимым изобретением.

Что касается развития технологии в автомобильном контексте, то не следует забывать про компанию BMW, которая первой из производителей Европы начала проецировать на лобовое стекло автомобиля цифровые данные с его датчиков.

1. Проекторы на лобовое стекло автомобиля

Дословно «HUD – дисплей», называемый у нас «проектором на лобовое стекло», переводится с английского как «дисплей поднятой головы» и позволяет водителю видеть все показатели автомобиля (скорость, количество оборотов, температуру охлаждающей системы, километраж, расход топлива и др.) прямо перед собой, на лобовом стекле, не поворачивая и не наклоняя головы. Такая возможность значительно повышает уровень безопасности в процессе езды, и обеспечивает сосредоточенность водителя только на дороге.

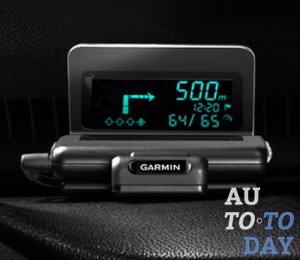

Hud-дисплейВ настоящее время существуют разные усовершенствованные модели HUD – дисплеев позволяющие выводить на лобовое стекло картинку с дополнительной информацией: показателями тахометра, режимом работы активного круиз-контроля, информацию про степень боковых перегрузок и про включение габаритного освещения, а также водитель может увидеть картинку с инфракрасной камеры ночного видения.

Состоит такое устройство из светодиодного дисплея высокой яркости и крепежных элементов, помогающих надежно его зафиксировать на приборной панели автомобиля, откуда проектируется изображение. Также в комплект входит специальная тонкая пленка, которая наносится на лобовое стекло и проявляет изображение с проектора. По всем параметрам данное изобретение смело можно назвать лидером среди новинок автотюнинга.

2. Виды проекторов

В наше время — время технологического прогресса, ни одно новое открытие не стоит на месте, продолжая развиваться со стремительной скоростью. Этот факт касается и автомобильных HUD – дисплеев.

На рынках большинства стран уже появились усовершенствованные, портативные проекторы на лобовое стекло, подходящие почти для всех моделей автомобилей. Осталось только ознакомится со всеми существующими видами и выбрать подходящий именно Вам. В этом сегодня мы постараемся помочь.

Разделить все существующие виды проекторов на лобовое стекло условно можно за способом подключения:

- подключение к прикуривателю — самый простой способ установки HUD – дисплеев. Это, также, оптимальный вариант подключения, если Ваш автомобиль находится на гарантии и иметь дело с бортовым компьютером очень нежелательно.

- через диагностический порт.

- непосредственно к бортовой системе автомобиля — самый сложный способ, который лучше доверить профессионалам.

Виды HUD – дисплеев варьируются,также, исходя из их функциональных особенностей. За этим критерием выделяют:

1. Мультимедийный проектор — сравнительно новая разновидность, которая не только выводит информацию о состоянии автомобиля в формате изображения, но и сопровождает этот процесс специальным звуковым сигналом, если вдруг какой-то показатель выходит за пределы нормы.

2. Проектор скорости на лобовое стекло (например, HUD CRX - 3001 ) — самый простой вид такого рода приборов, специализирующийся исключительно на выводе показаний спидометра и звуковом (цветовом) предупреждении в случае превышения скорости. Подключается к автомобилю с помощью бортового компьютера.

Проектор на лобовое стекло HUD CRX - 3002 и Carax HUD CRX - 3003 — также относятся к проекторам скорости, но имеют некоторые отличия по сравнению с предыдущей моделью. Первый, обеспечивает вывод информации не только про скорость автомобиля, а еще информирует водителя о напряжение в сети, температуре тосола, показателях включения или отключения габаритов и предоставляет показатели тахометра.

Второй вариант имеет встроенную GPS-антенну и подключается к автомобилю с помощью Bluetooth, что немало важно для водителей чьи автомобили еще находятся на гарантии. Надо сказать, что именно эти три типа данного вида автомобильных HUD – проекторов представлены на отечественном рынке.

3. Проектор-навигатор (ASUS R710 ) — еще один вид подобных устройств. Кроме показаний спидометра и других приборов, также отображает направление движения Вашего авто. К положительным качествам таких моделей стоит отнести и функцию воспроизведения музыки, фото, видео. Различают проекторы на лобовое стекло автомобиля и за компанией-производителем, среды которых самыми известными являются Carax, Samsung, Garmin, Toshiba, Asus, Hitachi, Nec.

3. Установка проектора на лобовое стекло автомобиля

Установить некоторые модели HUD – дисплеев на автомобиль, для большинства автолюбителей, не составит большого труда. Прежде всего это касается проекторов с возможностью подключения к прикуривателю или штатному диагностическому порту OBD II . Все что требуется в таких случаях от водителя — подключить кабель питания в соответствующий разъем и закрепить светодиодный дисплей с помощью коврика против скольжения.

В комплект каждого проектора входит специальная пленка, которая при установке наклеивается на лобовое стекло. Важный момент! Стекло обязательно должно быть ровным, чистым и без царапин, в противном случае Вам не удастся получить высокое качество проецированной картинки. Если лобовое стекло старое и имеет большое количество потертостей и царапин — его лучше заменить.

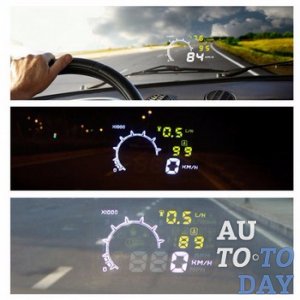

ПроекторСамый сложный способ подключения проектора на лобовое стекло автомобиля — подключение непосредственно к бортовому компьютеру. Конечно, в таком случае установку лучше доверить профессионалам, но если вы все-таки решили сделать это самостоятельно, вам стоит соблюдать следующие рекомендации:

с левой стойки и передней панели аккуратно снимите обшивку, затем провода от проектора следует пустить к педалям под панелью. Дальше найдите связку проводов, которая выходит из-под капота и протяните провода проектора в пространство под капотом. Выйдите из машины, откройте капот, отыщите протянутые провода (они обычно находятся за левой фарой), снимите с них изоляцию и вытяните из салона.

Обязательно надо отключить от аккумулятора минусовую клемму. Красный провод, возле левой фары подключите к плюсу, черный - к заземлению, белый - к датчику скорости. После этого соберите все провода в жгут и изолируйте. Поставьте на место обшивку с левой стойки и передней панели.

Приклейте пленку на стекло и подключите проектор. Перед наклеиванием пленки лобовое стекло следует хорошо вымыть и смочить водой, а после наклеивания — уберите остатки воды скребком. Настроить проектор достаточно легко, так как вы сами можете задать настройки, отрегулировать и сохранить их.

В Украине, в настоящее время, проектор на лобовое стекло автомобиля — удовольствие не из дешевых. В зависимости от модели и функций цены колеблются от 1400 до 5000-6000 гривен, да и то найти их можно чаще всего только в интернет-магазинах (за исключением больших городов). Но не расстраивайтесь! Ведь все помнят время, когда простой GPS – навигатор был в диковинку, а теперь чуть ли не каждый второй автомобиль может похвастаться подобным изобретением. Та же участь постигнет и HUD – проекторы.

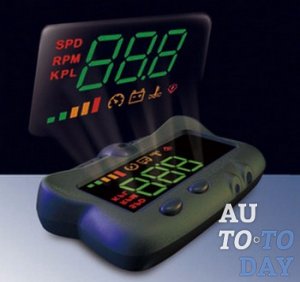

Проектор С выходом новых, усовершенствованных моделей, других приборов предназначенных для комфорта водителя, цены на уже существующие обязательно снизятся — это закон мира технического прогресса. И, могу Вас заверить, время таких изменений совсем не за горами. Как стало известно в конце прошлого года, компания Toyota собирается создать 3D-проектор для лобового стекла, который не только проинформирует водителя о работе электроники, а еще сможет «видеть» изменения в обстановке на дороге и отслеживать остальных участников дорожного движения.

Более того, система будет предупреждать водителя про риск столкновения с другим автомобилем или пешеходом, показывать в реальном времени свободные места для парковки, а главное станет доступной для работы практически в любом автомобиле, так как для просмотра 3D - картинки не потребуются ни специальные фильтры, ни очки. Что ж друзья, будем надеяться увидеть новое чудо автомобильной техники уже в ближайшие несколько лет.
