Расточка коленвала - для чего это делается?

4041

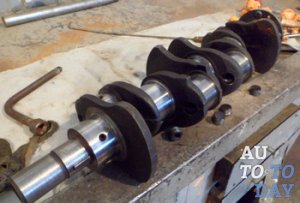

Расточка Коленчатый вал являет собою устройство, узел деталей, которые имеют достаточно сложную форму. В данном устройстве есть в наличии определенные шейки, которые предназначаются для крепления шатунов, посредством которых коленвал воспринимает все усилия, преобразуя их в крутящий момент. Данное устройство является конструктивно составной частью кривошипно-шатунного механизма.

Коленчатый вал является не только очень дорогим устройством, но и самым нагруженным. Все силы, которые воздействуют на него, имеют очень большое давление, вследствие чего работа устройства усложняется. Вообще, данное давление заключается в газах, которые передаются через шатуны непосредственно от поршней в процессе сгорания. Помимо этого, такое давление возникает посредством сил инерционных от их возвратно-поступательного движения. Кроме того, все действующие силы являются переменными по величине и направлению, следовательно, они пытаются ломать и гнуть коленчатый вал в один и тот же момент времени, но в разных точках сечения. Для того, чтобы противостоять такого рода нагрузкам, устройство коленвала должно быть прочным и жестким. Помимо этого в таком случае очень важным является аспект усталостной прочности – способности к выдержке переменных нагрузок.

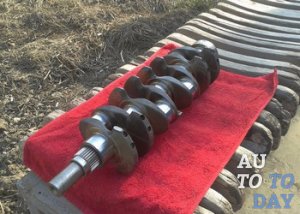

Расточка коленвала Так, все поверхности шеек коленчатого вала должны иметь способность противостояния износу в использовании на протяжении множества тысяч часов непрерывной работы. В совокупности это будет достигаться особой конструкцией устройства, технологией и материалами обработки коленчатого вала на производительном предприятии. Если автомобилист нормально эксплуатирует данное устройство, то срок его службы не ограничиться несколькими годами. Тем не менее, не всегда можно этого достичь. Если автолюбитель будет использовать низкокачественное масло, не будет уделять время на его элементарную замену и контроль уровня, не будет заменять неисправный фильтр, будет только постоянно использовать двигатель на максимум возможностей, ко всему этому еще и ездить на недостаточно прогретом двигателе, то нужно будет готовиться к тому, что коленвал в скором времени придет в неисправность.

Довольно важной частью и деталью коленчатого вала является вкладыш, а точнее вкладыши, которые могут приходить в неисправность. Тем не менее, не все автомобилисты могут различать такого рода проблему, плюс еще и не знают, как ее решить. И поэтому вполне логическим при любом ремонте двигателя у автолюбителя возникнет вопрос, каким образом можно определить износ вкладышей коленчатого вала, а также необходимый следующий ремонтный размер, что будет весьма актуальным после непосредственного процесса расточки коленвала. Обычно, в таких случаях для того, чтобы замерить все грядущую деформацию используют микрометр, который измеряет все линейные размеры. Тем не менее, можно самостоятельно с высокой точностью определить все размеры «на глаз», визуально. Так, сразу же можно оценить возможность последующей процедуры расточки коленчатого вала.

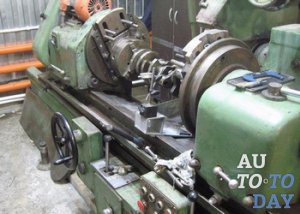

Расточка коленчатого вала В тех редких, хотя, в последнее время частых, случаях, когда вкладыши коленчатого вала были повернуты, потребуется незамедлительная замена всех деталей такого рода. Узнать о данной поломке не составит труда, так как сломанный механизм будет издавать очень громкий стук и вечные попытки глушения двигателя. Встречается и такое, что все шейки заклинят, вследствие чего дальнейшее передвижение транспортного средства является невозможным. Во всех других случаях нужной процедурой будет проведение тщательного осмотра, и, в том случае, если на шейках обнаружатся разного рода волнообразные канавки, которые могут быть прочувствованы посредством рук, нужно будет произвести расточку коленчатого вала и установку вкладышей необходимого соответствующего ремонтного размера.

1. Зачем и когда возникает необходимость проточить коленвал?

Ни для кого не секрет, что непосредственно в двигательном блоке устройство коленчатого вала закрепляется посредством помощи коренных подшипников скольжения. Так, число такого рода деталей напрямую зависит от количества цилиндров в двигателе. На валу для каждого отдельного поршня имеется шатунный подшипник скольжения. В первом и втором подшипнике плотное соприкосновение всех эксплуатационных частей будет происходить посредством вкладышей. Материал для сплава вкладышей подбирается с расчетом на то, чтобы можно было обеспечивать минимальное трение при подаче масла, а также допустить возможность свободного вращения коленчатого вала.

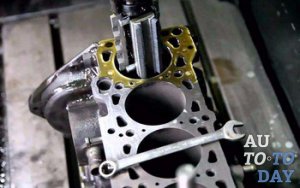

Расточка И тем не менее, даже все идеальные поверхности внутренних обойм вкладышей и шеек которые были с точностью отполированными, еще и с условием, что между ними происходит подача масла под огромным давлением, приходят в износ с течением времени. При учете увеличения зазора, в самой системе давление масла снижается, а возникающий люфт будет приводить к колоссальному износу устройства. Если же автомобилист заметит устойчивое снижение давления масла, которое будет происходить с условием, что насос находится в исправном состоянии, то следует бить тревогу, так как нужно будет произвести замену вкладышей. С учетом того, что износ происходит со всех сторон, некорректным считается элементарная замена и вставка новых вкладышей. Так, все производители рекомендуют устанавливать новые вкладыши особого ремонтного размера. В таком случае, толщина стенки которых будет составлять на 0,25 мм толще, чем у простых заводских вкладышей, или вкладышей предыдущего размера.

Для возможности установки и использования новых ремонтных вкладышей потребуется процедура расточки коленчатого вала, что означает: доведение наружного диаметра шеек до параметров и размеров вкладышей. Каждая индивидуальная двигательная модель имеет определенный комплект вкладышей. Так, например, для двигателей, которые устанавливаются на автомобили ВАЗ, выпускают 4 набора вкладышей для ремонта. Следовательно, расточку коленчатого вала можно проводить не более четырех раз.

Расточка коленвалаПроворачивание и залипание вкладышей коленчатого вала принуждает автолюбителей проводить процедуру ремонта, которая непосредственно связана с расточкой всего устройства. Это связано с тем, что тотальное восстановление идеальной и гладкой поверхности шеек является невозможным без данной процедуры.

2. Как выполняется проточка коленвала?

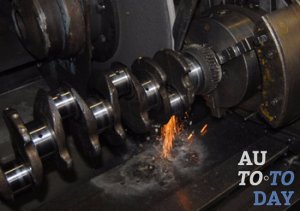

Не все автомобильные ремонтные процедуры могут быть под силу всем автомобилистам в выполнении собственными руками. Так, существует множество видео материалов, которые находятся в сети Интернет и рассказывают о том, как же правильно произвести расточку коленчатого вала. Данная процедура должна выполняться на особых станках с высокой точностью. Выполнять расточку коленвала нужно лишь профессионалам и специалистам высокого класса. Именно этими людьми будет определяться возможность в токарной обработке и размере выбранных на замену вкладышей.

Посредством устройства микрометра будет измеряться существующий диаметр устройства. Стоимость такого рода услуг является достаточно высокой, и, тем не менее, она будет значительно отличаться от тотальной замены коленчатого вала. Помимо этого, каждый специалист, который берется за такого рода работу будет проверять, не было произведено осевое смещение шатунных шеек, или же не искривился коленчатый вал «в дугу».

3. Участие автовладельца в процессе реставрации.

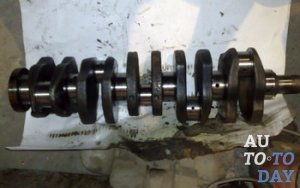

Коленчатый вал Сам владелец транспортного средства может принимать достаточно активное участие в процедуре ремонта двигателя внутреннего сгорания. Так, автолюбитель для того, чтобы процесс прошел быстрее, может произвести тотальный разбор всего навесного оборудования двигателя, произвести снятие двигателя из отсека его расположения и вымыть его. Кроме того автомобилист может произвести демонтаж и разборку самого коленчатого вала. После всех проведенных токарных работ нужно произвести сбор устройства в идеально точном обратном порядке. Сама же процедура замены вкладышей и расточки коленчатого вала является достаточно ответственной и сложной.

Успех подобного рода процедуры будет возможен в том случае, если будут соблюдаться все нижеуказанные правила:

- в момент непосредственного демонтажа устройства коленчатого вала нужно промаркировать все старые вкладыши и передать их специалисту;

- после проведения процедуры расточки в обязательном порядке нужно провести тотальную продувку и промывку масляных каналов;

- не следует самостоятельно устанавливать новое устройство и новые вкладыши, лучше доверить дело специалисту.

В результате проделанной работы нужно обязательно соблюсти технологию обкатки автомобиля. Так, нужно соблюдать один скоростной режим на определенном километраже пробега, производить своевременную замену фильтра и масла, а также не допускать перегрева двигателя. Только при выполнении всех вышеуказанных условий можно увеличить срок жизни отремонтированного двигателя.
