Нагрузочная вилка При проверке аккумулятора автомобиля нагрузочной вилкой, Вы проведёте качественное тестирование АКБ, что даст замечательную возможность правильного установления заряда батареи и её исправности.

Нагрузочные вилки для тестирования АКБ

Этот инструмент заслуживает по праву вхождение в список лидеров среди основных помощников автомобильных владельцев, которые систематически диагностируют состояние всех функций жизнедеятельности своих четырёхколёсных любимцев. При помощи нагрузочной вилки, каждый водитель с лёгкостью в состоянии определить работоспособность аккумуляторной батареи автомобиля. А это, несомненно, придаёт уверенности в завтрашнем дне, что батарея не подведёт в ответственный момент движения на дороге.

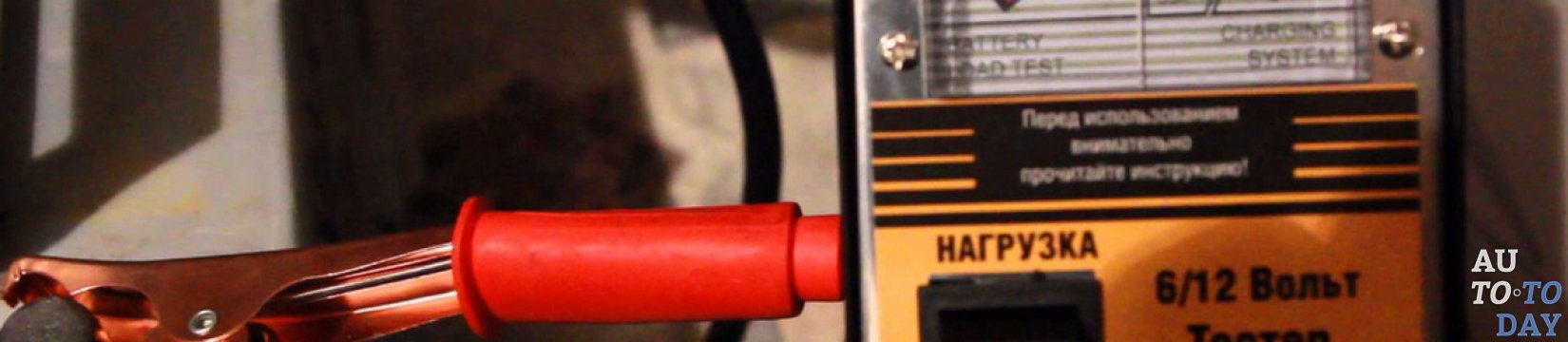

Проверка заряда аккумулятора Стандартная нагрузочная вилка имеет простейшую конструкцию. Это нагрузочный резистор с большой мощностью, который оснащён вольтметром и двумя щупами. Первый помещён в цельнометаллический корпус. К минусовому выходу вольтметра подключается стальной штырь, что находится на тыльной поверхности данного приспособления. От плюса выходит достаточно толстый и массивный провод. Также на тыльной стороне вольтметра располагается зажим, с помощью которого нагрузочную вилку и подсоединяют к аккумуляторным клеммам, и гайки в количестве двух штук, к которым подключаются нагрузочные сопротивления или спирали.

Конечно, в наше время полки автомобильных магазинов пестрят разнообразием и более «прокачанных» приспособлений для проверки аккумуляторных батарей абсолютно любых средств передвижения, не только легковых или грузовых автомобилей. При помощи данных современных приспособлений случилось возможным проверять и самостоятельно анализировать каждый компонент электроцепи Вашего транспортного средства.

Самые распространенные виды нагрузочных вилок

Наиболее часто встречающимися моделями нагрузочных вилок являются ВН-1 и НВ-01. Они разработаны для проверки аккумуляторов с напряжением 12 В и ёмкостью до 190 А*ч. Из основных характеристик нагрузочной вилки ВН-1 можно выделить следующие:

- диапазон температур, в которых применяется аппарат от +1°С до +35°С;

- диапазон работы вольтметра в измерении напряжения 0–15 В;

- сопротивление спирали 0,1Ом ± 15%;

- повторный и кратковременный режимы работы нагрузочного измерения с длительностью в 5 секунд и паузой в 15 секунд.

Нагрузочная вилка Эта модель нагрузочной вилки уже не так распространена в своём применении, как ранее. Её преемницей стала более совершенная и точная модель НВ-01. Её основные характеристики следующие:

- измерения с точностью в 2,5 %;

- диапазон работы вольтметра в измерении напряжения 0–15 В;

- величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–190 А*ч равна 200 А;

- большой диапазон применения в температурных условиях от –30°С до +60°С;

- сопротивление спирали 0,1 Ом ± 5%.

Нагрузочная вилка НВ-02 применяется в тестировании аккумуляторных батарей с ёмкостью 15–240 А*ч и напряжением в 12 В. Её основные характеристики следующие:

- измерения с точностью в 2,5 %;

- диапазон работы вольтметра в измерении напряжения 0–15 В;

- величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–240 А*ч равна 200 А;

- сопротивление спирали 0,1Ом ± 5%;

- диапазон применения в температурных условиях от –20°С до +60°С.

Три вышеперечисленных прибора оборудованы стрелочным вольтметром. Четвёртый прибор НВ-03 схож по характеристикам с НВ-02, но более совершенен в следующем:

- точность проводимых измерений составляет 0,5 %;

- диапазон работы вольтметра в измерении напряжения 0–16 В;

- вольтметр оснащён цифровым жидкокристаллическим табло;

- кнопочные переключатели между режимами работы.

Универсальная НВ-04 и мощная НВ-Б

HB-4 Модель нагрузочной вилки НВ-04 – это замечательный универсальный помощник. Её предназначение заключается в тестировании аккумуляторов с напряжением в 12 и 24 В и ёмкостным диапазоном 15-240 А*ч. Также при помощи данного прибора возможно выполнять проверку отдельных элементов аккумулятора напряжением 2В. Основные характеристики:

- проведение высокоточных измерений 0,5 %;

- диапазон работы вольтметра в измерении напряжения 0–32 В;

- ток нагрузки при 12 В – 50 А, при 24 В и 2 В – 100 А;

- сопротивление спирали «2 В» – 0,02 Ом ± 5%, «24 В» – 0,2 Ом ± 5%;

- большой диапазон применения в температурных условиях от –20°С до +60°С.

Данная модель нагрузочной вилки хороша тем, что не только с высокой точностью проверяет заряд и исправность всей аккумуляторной батареи, но и может диагностировать отдельные её элементы, что порой бывает очень необходимо. Кроме этого время нагрузочного измерения с подключенной спиралью у данной модели составляет 9 секунд, что почти в два раза превышает максимально допустимые значения других моделей. Оснащённая цифровым жидкокристаллическим табло и кнопочным переключением режимов, эта нагрузочная вилка весьма удобна в эксплуатации.

Нагрузочная вилка Ко всему этому НВ-о4 поистине универсальный аппарат, позволяющий проводить все возможные тесты аккумуляторных батарей. Нагрузочная вилка модели НВ-Б создана для проведения тестов лишь отдельных элементов аккумулятора на 1,2 и 2 В с ёмкостью самой батареи до 500 А*ч. То есть сама батарея может иметь напряжение как 12 так 24 В. Основные характеристики НВ-Б:

- в её оснащение входит магнитоэлектрический вольтметр М1001М. Отклонение стрелки в нём происходит в обе стороны;

- диапазон работы вольтметра в измерении напряжения составляет 3–0–3 В;

- приборная шкала градуирована по 0,2 В;

- сопротивление спирали 0,02 Ом ± 5%;

- нагрузочный ток составляет 100 А.

Нагрузочная вилка НВ-Б – самый мощный представитель из вышеперечисленных моделей. Но главным её недостатком является то, что этот аппарат не имеет возможности тестировать всю аккумуляторную батарею целиком.

Проверка АКБ без нагрузки при помощи нагрузочной вилки

Проверка аакумулятораПри помощи даже простейших нагрузочных вилок, Вы можете диагностировать уровень заряда аккумуляторов как на 12 вольт, так и с большей мощностью. В случае со слабой аккумуляторной батареей используется одно нагрузочное сопротивление на вольтметре, в остальных же случаях – два. Проверять аккумулятор без нагрузки нужно следующим образом:

На аккумуляторных клеммах напряжение определяется без прибегания к нагрузочным сопротивлениям. Для корректного проведения замеров, нужно чтобы Ваш автомобиль не эксплуатировался в течении как минимум семи часов. Двигатель должен быть заглушен и ток на батарею подаваться не должен. Далее соедините положительную аккумуляторную клемму с идентичным зажимом нагрузочной вилки, но при этом не используя нагрузочное напряжение. Штырём нагрузочной вилки с отрицательным значением проверяется напряжение на минусовой клемме аккумулятора.

Значения, которые Вы получите, будут свидетельствовать о том напряжении, которое характеризует разомкнутую цепь аккумулятора. Эти значения сверьте с нормативными для установления уровня заряда аккумулятора. Если вольтметр показывает значения от 11,5 до 11,8 В, значит аккумулятор Вашего автомобиля разрядился полностью. От 11,8 до 12,1 В – осталась ещё четверть заряда батареи. От 12,1 до 12,3 – аккумулятор наполовину заряжен. От 12,3 до 12,6 В – заряжен на три четверти. От 12,6 до 12,9 В – заряд аккумулятора 100 %.

Проверка аккумулятора под нагрузкой

Нагрузочная вилка В случаях, когда батарея полностью заряжена, то можно прибегать к обследованию аккумулятора под нагрузкой. Выполнять процесс следует по вышеописанной схеме. Правда есть один нюанс. Нагрузочную вилку следует держать подключенной ровно пять секунд, затем на финальном времени Вы и записываете, показанную вольтметром, величину. Важно! Когда Вы выполняете замеры аккумулятора, пробки батареи должны быть завёрнуты. Лучшим показателем вольтметра во время такой проверки считается 9 вольт. Это гласит водителю, что аккумулятор его автомобиля находится в прекрасном состоянии. При других показаниях следует либо зарядить аккумулятор, либо вообще заменить его. Особенности осуществления измерений под нагрузкой:

- При контакте штыря с минусовой клеммой могут возникать искры. Ничего в этом страшного нет, ведь ток, необходимый для запуска автомобиля идентичен нагрузке, которая подаётся на клемму.

- Штырь, что используется для замеров довольно ощутимо греется, поэтому лучше использовать во время процедуры перчатки.

- Интервал между замерами должен составлять 5 минут.

- Слишком частое применение нагрузочной вилки для замера заряда аккумулятора не рекомендуется, ибо каждый раз АКБ испытывает серьёзные нагрузки.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?


Комментарии 6
Артур Пирожков 2018-04-18
предлагаю купить нагрузочные вилки https://1akb.by/catalog/aksessuary/nagruzochnye_vilki/
Павел Горчагов 2017-02-17
"Лучшим показателем вольтметра во время такой проверки считается 9 вольт."
А 10в хуже? А 10,5в???
Косяк!

Source: https://auto.today/bok/2913-nagruzochnaya-vilka-kak-proverit-akkumulyator.html#com-697
© Auto.Today
Евгений Николаев Павел Горчагов 2017-10-13
10 вольт. Или нет надежного контакта с клеммами АКБ у нагрузочной вилки в течение 5 сек, или погрешность измерения +1в. Или нет выдержки в 7 часов.
Павел Горчагов 2017-02-17
"- величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–190 А*ч равна 200 А;
- сопротивление спирали 0,1 Ом ± 5%."
Опять косяк.
Если R=(const) 0.1Om и U=12.8±0.2v, то ток А=U/R? константа!!! Пусть 100А, тогда откуда 200А???

Source: https://auto.today/bok/2913-nagruzochnaya-vilka-kak-proverit-akkumulyator.html#com-697
© Auto.Today
Павел Горчагов 2017-02-17
"Это нагрузочный резистор с большой мощностью..." - это неточность!
У резистора - сопротивление, а не мощность!!!

Source: https://auto.today/bok/2913-nagruzochnaya-vilka-kak-proverit-akkumulyator.html
© Auto.Today
Евгений Николаев Павел Горчагов 2017-10-13
У резистора и сопротивление 0.1Ом и мощьность IxU=100x12=1200Вт или 1.2кВт . Мощьность резистора равна мощности утюга. Это очень мощный резистор. Для обеспечения ток в 200А подключается параллельно 2 резистора по 0.1Ом. Все сходится.
