Привод спидометра - основные неисправности и их ремонт

6716

Привод спидометра Находясь на дороге с очень оживленным движением, автомобилист обязан контролировать скорость движения своего железного коня. Многие конечно научились чувствовать скорость «собственной кожей» и способны снижать скорость до нужного предела даже не глядя на спидометр.

Однако для большинства водителей, а особенно для представителей правоохранительных служб, спидометр имеет огромное значение. Но следует учесть, что и спидометр иногда может давать неправдивую информацию. Касается это тех случаев, когда он находится в неисправном состоянии или же вообще не работает. Такая ситуация может случиться с каждым, поэтому очень важно понимать особенности конструкции этого приспособления.

Наша статье будет посвящена не столько самому спидометру, сколько его приводу, как самой важной части описываемого механизма. Остановимся на то, как же устроен спидометр, и какие функции он выполняет помимо определения скорости. Изучим основные неисправности привода спидометра и то, как можно самостоятельно их отремонтировать.

1. Автомобильный спидометр: предназначение и устройство механизма

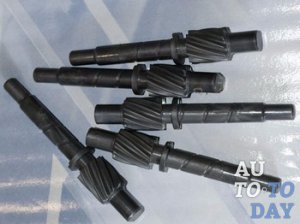

Привод спидометра Наличие спидометра является обязательным абсолютно для всех транспортных средств. Это и автомобили, и автобусы, и мотоциклы с мопедами. Такое обязательно правило обходит разве что велосипеды, хотя многие любители устанавливают спидометры исключительно для себя. И если для последних просто интересно узнать, до какой скорости они могут разогнаться благодаря собственным усилиям, то водителям более серьезных транспортных средств необходимо наоборот себя ограничивать в скорости, что и помогает делать устройство, для определения скорости.

Многие дилетанты (не хотим никого оскорбить, просто обращаемся к тем, кто мало интересуется устройством автомобиля) даже не догадываются, что спидометр может выполнять еще одну, не менее важную функцию. Речь идет об измерении пройденного автомобилем расстояния, то есть, о измерении его километража. То есть, современные спидометры обычно совмещаются вместе с одометрами. Поэтому, если самая главная стрелка на приборе будет указывать разгон автомобиля, то специальная шкала на нем – это количество проделанных километров. На эту шкалу особенно важно обращать внимание при покупке подержанного автомобиля, поскольку она помогает оценить степень изношенности всех автомобильных механизмов и степень вранья, которым Вас пытается одарить продавец.

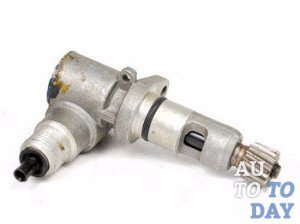

Ремонт привода спидометра Разобравшись с тем, в чем заключаются предназначения и функции спидометра, познакомимся также с особенностями конструкции данного устройства. Основными рабочими элементами, от которых и зависит правильность определения скорости, являются трос привода и гибкий вал. Благодаря им происходит передача на прибор вращательного движения непосредственно от трансмиссии. То есть, они пронизывают весь механизм автомобиля, соединяя между собой панель приборов, которая находится в салоне, и коробку передач, в которой и находится привод.

Но вот сам процесс передачи скорости на датчик является более сложным. Практически на каждом спидометре для этого установлены специальные магнитные скоростные узлы. Когда эти магниты посредством движения автомобиля начинают вращаться, вокруг них начинает образовываться магнитный поток. Проходя через катушку этот поток вызывает в ней индукцию вихревых токов. Последние также способны создавать еще одно, уже собственное магнитное поле. Когда два описанных магнитных поля начинают взаимодействовать между собой, в движении приходит стрелка спидометра. Ее отклонения от начального «нулевого» значения являются пропорциональными той частоте, с которой происходят вращения магнита.

А вот передаточное число авто определяется благодаря еще одному механизму, который составляет устройство спидометра. Речь идет о специальном редукторе, который на автомобилях с задним приводом контролирует движения вторичного вала, а на автомобилях с передним приводом – получает и обрабатывает данные из датчика переднего колеса. Указанная информация сразу же указывает на то, что может повлиять на точность показаний спидометра. В случае с заднеприводным автомобилем это несомненно будут покрышки и несоответствие их размеров. А вот в машинах с передним приводом оплошность будет зависеть не столько от его собственных конструктивных особенностей, сколько от закругления автодорожного полотна.

Немного о модернизации конструкционных особенностей спидометров

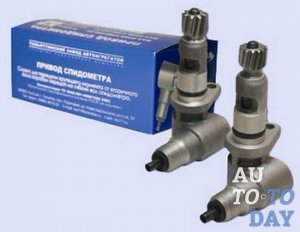

Привод спидометра Самые первые датчики скорости были механическими. Сегодня такой привод спидометра можно встретить только на автомобилях, которые находятся уже «в возрасте». Ведь для транспортного средства, на котором нет никакой автоматики и отсутствует бортовой контролер, большего и не нужно. Однако, когда на автомобили начали устанавливать уже инжекторные двигателя, появилась потребность в более точном датчике измерения скорости, который мог бы правильно соотносить между собой многие параметры. Таким образом, спидометр стал электронным.

Однако и те датчики скорости, которые в самом начале стали применять на автомобилях с инжекторными двигателями, сегодня уже отошли в историю. Стоит отметить, что они имели довольно интересную инструкцию, поскольку совмещали в себе как электрический датчик определения скорости, так и тросик привода спидометра. Через некоторое время появилось следующее поколение датчиков скорости и спидометры стали полностью электрическими. Самые современные датчики скорости называются импульсивными. Принцип их работы мы уже описали выше (он основывается на взаимодействии магнитных полей). Главным их отличием является то, что привод работает без тросика.

Но как бы не совершенствовалась вся система определения скорости автомобиля и привод спидометра в том числе, данное автомобильное устройство также подвержено поломкам. Определить, что дело именно в приводе, иногда бывает довольно сложно. Ведь Вы сами смогли убедиться, что устройство спидометра включает в себя много деталей и механизмов, которые находятся в постоянном взаимодействии между собой. Поэтому, ознакомим Вас с основными признаками неисправности привода спидометра.

2. Поломки привода спидометра или как установить его неисправность

Наиболее очевидным признаком неисправности спидометра, несомненно, является отсутствие движения его стрелки при движении автомобиля. При чем, бывают ситуации, когда она вообще наглухо замирает, а бывает, когда она пытается подавать «признаки» жизни, но все равно не показывает адекватной скорости. Подобную ситуацию могут вызвать три причины:

Привод спидометра 1. Самая банальная причина – отошла гайка, при помощи которой гибкий вал и крепиться к спидометру, а вернее к его валу. В таком случае исправить ситуацию можно просто подкрутив эту гайку, надежно зажав крепление. После такого небольшого ремонта сразу же проверьте, вернулась ли жизнеспособность стрелки. Если результата подобные действие не дали, причину стоит искать глубже.

2. В процессе эксплуатации оборвался гибкий вал. Устранить подобную неисправность будет сложнее, однако также возможно. Осуществляется это путем его замены.

3. Неисправность кроется в механизме, который расположен непосредственно на панели приборов Вашего автомобиля. Этот вариант будет наиболее очевидным, если два предыдущих пункта оказались ложными. В этом случае исправить ситуацию помогут либо в автосервисе, либо же Вам придется покупать новый механизм спидометра.

Но со спидометром могут случаться и другие, еще более неприятные и сложные поломки. Иногда прибор может начать работать с характерным стуком, что должно сразу Вас насторожить. Из-за этого спидометр может показывать не совсем точные данные. Причину же установить будет также не просто. Во-первых, подобное явление могут вызвать различные рода загрязнения посадочного отверстия коробки передач автомобиля, где и проводится крепление гибкого троса спидометра. Второй, но не менее частой причиной неисправности данного прибора, является неправильный монтаж его или его деталей. Также, при эксплуатации автомобиля могут ослабиться крепления, что также может стать причиной появления стуков.

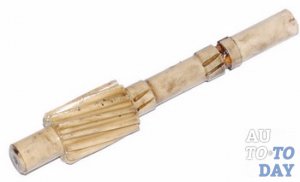

Привода спидометра Многие автовладельцы сталкиваются с тем, что при движении автомобиля от спидометра начинает исходить рычащий звук. Причиной подобного может быть отсутствие смазки на тросе, что довольно легко исправить. А вот потребность в полной замене спидометра хоть и возникает редко, однако является наиболее неприятной для любого водителя. Привести к подобному может разрыв противодействующей пружины. Внешне такая поломка будет выражаться в том, что стрелка шкалы спидометра будет зашкаливать, не меняя своего положения ни при движении, ни при полной остановке.

3. Исправляем поломки спидометра собственными руками

Ремонт привода спидометра хотя и не является сложной задачей для опытного автовладельца, но все равно может потребовать затрат времени. Зачастую, для исправления ошибок работы привода его приходится демонтировать. Острую необходимость в этом вызывает потребность в замене уплотнительного кольца, шестерни привода или же полностью всего корпуса. Сразу отметим, что осуществить операцию демонтажа привода с отечественных автомобилей намного легче, чем с иномарок, на которых к нему зачастую бывает трудно добраться. Но для того, чтобы точно установить место расположения интересующего Вас устройства, целесообразно будет воспользоваться стандартным руководством по эксплуатации Вашего автомобиля. Когда Вы нашли сам привод, выполняйте следующие действия:

- отвинтите крепежный болт привода спидометра, при помощи которого он крепится к коробке передач автомобиля;

- подденьте отверстие, в котором находился болт, и осторожно снимите привод.

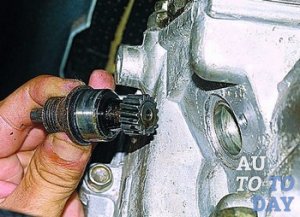

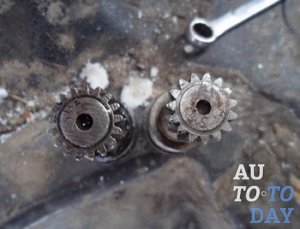

Привод спидометра Когда привод окажется у Вас в руках, его необходимо очень внимательно осмотреть на предмет разнообразных дефектов (которые могут быть как заводскими, так и возникнуть в результате интенсивной эксплуатации) и загрязнений. С той же целью необходимо произвести визуальный контроль посадочного гнезда привода. В случае наличия загрязнений – их необходимо удалить. Также, внимательному осмотру необходимо подвергнуть и корпус коробки передач. Если на ее корпусе присутствуют маслянистые пятна, это будет свидетельствовать о срочной необходимости в замене уплотнительного кольца, которое уже не выполняет своих функций. Но прежде чем добраться до самого кольца, Вам придется снять с привода его ведомую шестерню. После этого проводится замена кольца уплотнителя (учтите, что все новое кольцо должно быть идентичным по размерам старому) и шестерня возвращается на старое место.

Если все неисправные детали были успешно заменены и очищены о грязи, их можно возвращать на прежнее место. Однако, перед тем, как это сделать, рекомендуется все элементы привода спидометра промыть в керосине. После полной сборки и его установки на прежнее место, не забудьте сразу же протестировать работу спидометра. Если неисправности так и остались, это будет свидетельствовать о том, что их причина кроется не в приводе, а в других элементах сложного механизма спидометра. Если установить их самостоятельно Вам не удается, лучше всего прибегнуть к помощи автомехаников, которые не только установят причину, но и порекомендуют, как проще всего можно от нее избавиться.

Как бы там ни было, но неисправности спидометра – довольно серьезная поломка, которую нельзя допускать. Важно помнить и понимать, что неправильное функционирования одного из механизмов автомобиля рано или поздно может привести к поломке другого. Поэтому, даже если Вам неважно знать скорость передвижения собственного автомобиля, лучше уберечь его от непредвиденных и более серьезных поломок и вовремя разобраться с неисправностями привода спидометра. Хорошей езды, и пускай у Вас никогда не будет штрафов за превышение скорости!
