Датчик уровня топлива - как он работает

19377

Доброго времени суток, дорогие наши читатели. В сегодняшней статье мы расскажем про такое полезное устройство как датчик уровня топлива, низкие показатели которого определенно расстраивают каждого водителя.

Еще бы! Когда заканчивается бензин (или другое топливо), выбор у владельца транспортного средства невелик: либо снова заправлять машину, а сегодня это недешевое удовольствие, либо начинать вести активный образ жизни и ходить пешком. Конечно, в основном все всегда выбирают первый вариант, но, наверное, не стоит доводить себя до ситуаций, когда решение приходится принимать немедленно. В этом и призван помогать датчик уровня топлива.

Функциональные особенности устройства

Датчик уровня топлива (ДУТ) — устройство предназначенное для измерения и контроля горюче-смазочных материалов (бензин, дизельное топливо, масло) на транспортных средствах и соответствующих складах. Рассматривать его функции в условиях складской работы не будем и сосредоточим свое внимание на автомобилях, где он применяется для обозначения уровня топлива, конвертации уровня в объем,передачи полученного значения по аналоговому или цифровому пути.

Устройство может использоваться как дополнение к приборам отображения или контроллерами, с возможностью программирования, имеющие характеристики входных электрических сигналов, соответствующие его техническим требованиям.

Главным предназначением датчика уровня топлива транспортных средств является измерение объема и уровня топлива в баках, чаще всего бензобаках (за исключением дизельных и газовых автомобилей). Состоит такое устройство из металлического стержня, устанавливаемого в емкость с топливом (бак), через штатное отверстие, либо же специально сделанное отверстие, подходящее по диаметру. Подключается датчик к мониторинговой системе машины, на которую и передается нужная информация.

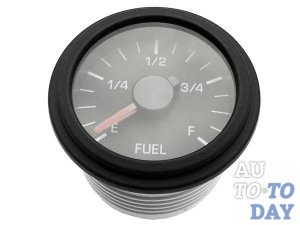

Чаще всего, они представляют собой высокоточные устройства универсального типа, что дает возможность их использования не только на автомобилях, но и на другой технике и даже стационарных объектах (складах, заводах). Данное устройство «сотрудничает» с указателем уровня топлива, который размещен на приборной панели.

В наше время существует несколько вариантов датчиков уровня топлива (электронные, цифровые, поплавковые, ультразвуковые, универсальные), но все они преследуют одну общую цель — правильно определить расход содержимого бака, что бы каждый водитель смог контролировать свои затраты на горючее. Кроме того, устройство позволит Вам следить за объемом слива (особо полезная функция для руководителей предприятий, служб такси и других организаций, где сотрудники могут сливать казенный бензин) и заправок топлива (где, когда и в каком количестве производились).

Что бы иметь возможность более детально контролировать уровень топлива следует установить на транспортное средство соответствующий прибор с повышенной чувствительностью и минимальной погрешностью, что обеспечит максимально точные показатели.

Принцип работы датчика

Поместить датчик уровня топлива можно в любой автомобильный бак, в том числе и с дизельной системой. Выводится показания будут на приборную панель транспортного средства, где для этих целей предусмотрен специальный указатель.

Современные баки имеют самую различную форму и конструкцию, на что обязательно стоит обращать внимание, так как этот факт влияет на количество горючего. Помещенный в бак датчик, не сразу начинает подавать правильные сигналы о его наполнении, так как некоторое время отображает наполнение всего бака и лишь потом цифры опускаються до верного уровня. Правда, если верить статистике, ни одно такое устройство не предоставляет абсолютно точных показаний.

Принцип работы датчика базируется на соответствии значении уровня топлива определенному сигналу, в зависимости от которого различают устройства с цифровым и аналоговым сигналом. Аналоговые датчики имеют высокий процент недостоверности, из-за чего сейчас уже практически не используются. Цифровой датчик «переводит» аналоговый сигнал в «цифру», а затем корректирует и выравнивает погрешности в измерениях, вызванные неравномерностью уровня топлива и геометрии бака. Именно этот вид устройств обеспечивает наиболее точные показатели, а погрешности могут присутствовать лишь на этапе физического измерения уровня топлива.

Современные транспортные средства, в основном, используют в качестве датчика уровня топлива потенциометрический датчик перемещения. Его достоинства выражены в простоте, надежности и низкой стоимости. Среди недостатков выделяют подвижность контактов, из-за чего, он в большей степени подвержен износу и окислению.

Существует два вида потенциометрических датчиков, применяемых сегодня в автомобилях: рычажные и трубчатые. И тот и другой вид оснащен поплавком, который всегда находится на поверхности топлива. Изготавливают такой элемент из пенопласта, тонкого, легкого металла или полой пластмассы. Конечно же каждый из видов имеет свои особенности.

Так, в рычажном датчике поплавок соединяется с подвижным контактом потенциометра (устройство, создающее сопротивление току) благодаря металлическому рычагу и может применяться как отдельно, так и входить в состав блока подачи топлива. Из-за своей конструкции, датчики данного типа универсальны и могут использоваться в любых топливных баках.

Трубчатый датчик состоит из трубки в которой поплавок перемещается по направляющей, а параллельно ей располагаются провода сопротивлений с замыкающимися на поплавке контактными кольцами. Главным преимуществом датчика данного типа выступает его устойчивость к перепадам уровня топлива при поворотах, подъемах и спусках автомобиля. Отрицательным моментом является наличие ограничений в использовании, из-за геометрических параметров топливного бака.

Описанные виды датчиков уровня топлива относятся к контактным типам, который совершенно не практичный в условиях применения новых видов топлива: этанола, метанола и биодизеля. Все дело в их агрессивном влиянии на поверхность устройства, из-за чего она быстро изнашивается. В таких случаях рекомендуют использовать бесконтактные датчики уровня топлива, такие как неактивный магнитный датчик положения, чувствительный элемент которого герметично закрыт и не контактирует с топливом.

Уровень топлива вычисляется с помощью традиционного поплавка, соединенным рычагом с постоянным магнитом, который перемещается по сектору с закрепленными металлическими пластинами разной длины. Создаваемое магнитное поле формирует определенный электрический сигнал, соответствующий разному виду топлива.

Возможные неполадки прибора

Датчик уровня топлива, как и любая другая деталь автомобиля периодически выходит из строя и требует проведения ремонтных работ. Сейчас мы опишем наиболее частые причины этого явления. Если показания датчика все время меняются («скачут») причиной этого может быть износ контактных дорожек на плате, которые со временем стираются из-за постоянного перемещения по ним бегунка прибора. В случае не большой стертой площади, можно попробовать так загнуть бегунок, что бы он стал выше стертого места, но если площадь износа большая, то решить проблему удастся только заменив датчик.

Иногда, при полном баке, стрелка указателя возвращается к нулевому показателю. Возможной причиной этого является неправильное размещение ограничителя хода поплавка.

При включенном зажигании и работающем моторе, стрелка указателя остается неподвижной. Чаще всего причина кроется в перегорании предохранителя, неисправности приемника указателя (датчика), повреждении соединительных проводов или окислении их наконечников.

Если стрелка уровня топлива часто падает к нулевому значению, а в процессе этого еще и дергается, то стоит проверить токосъемник, возможно, он слабо касается резистора датчика, или же оборвалась обмотка резистора.

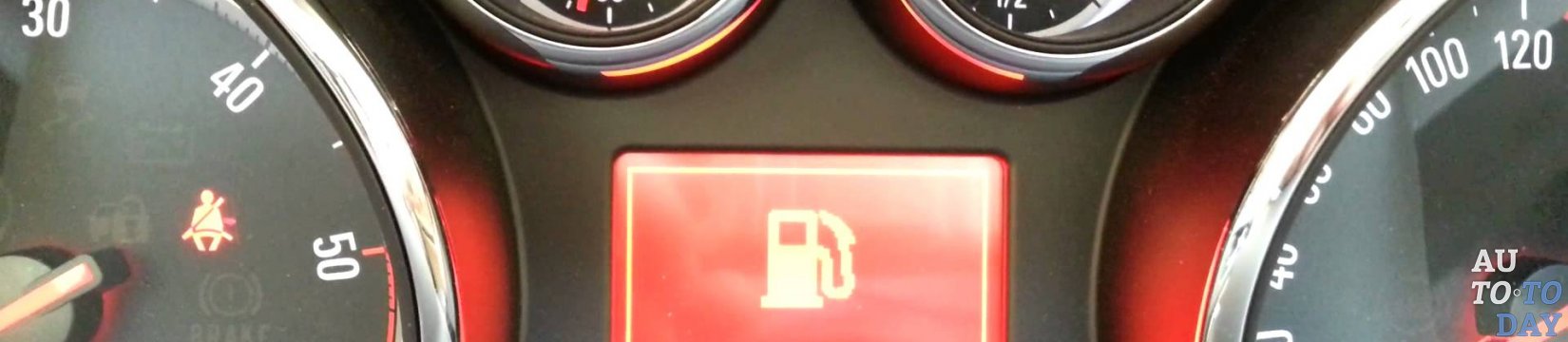

Также, может совсем перестать работать лампочка предупреждения о минимальном количестве топлива в баке, или работать с перебоями. В этом случае, скорее всего дело в резисторе и вполне возможно его придется заменить.

Самой распространенной проблемой потенциометрических датчиков является быстрый его износ и окисление дорожек, что и определяет появление вышеописанных проблем.

Ремонт датчика уровня топлива своими руками

Мы уже назвали возможные причины поломок датчика уровня горючего, теперь рассмотрим способы борьбы с ними.

И так, что делать если индикатор уровня топлива завышает (занижает) реальное количество горючего в баке? Прежде всего стоит попробовать отрегулировать датчик. Сделать это можно двумя основными способами:

передвинуть штифт поплавка в крайние положения, при чем стрелка на индикаторе также должна попадать в эти положения ( 0 — пустой и 1 — полный). Если же стрелка при крайнем положении не хочет устанавливаться на «0» или «1», загните штифт, оставляя его подвижным и отрегулируйте;

нужно разобрать приборную панель и добравшись через нее к датчику, снять стрелку присоединив провода обратно к прибору. После этого заведите автомобиль и дайте ему поработать примерно 10 минут, а затем следует выставить ось указателя в положение «1» и снова подсоединить указательную стрелку.

Если датчик зависает на нулевом показателе, следует разобрать приборную панель и найти контактные провода идущие к устройству. Все гайки необходимо открутить и зачистить наждачкой, стерев там самым возможное окисление, а затем установить их на прежние места, при этом плотно закрутив. Точно также следует поступить со всеми массами на кузове (уделив особое внимание массе под ручником).

Выяснить в чем именно проблема: в самом датчике или в индикаторе, поможет специальный прибор — мультиметр. С его помощью проводится диагностика индикатора: при полном баке приблизительное значение сопротивления должно составить около 7 Ом (возможно немного меньше), если заполнена половина — сопротивление будет колебаться от 108 до 128 Ом; а при полном отсутствии топлива мультиметр покажет значение в 315-345 Ом.

Что бы проверить датчик отсоедините провода идущие на него и подключите сопротивление в 330 Ом, затем добавьте в цепь резистор 10 Ом; запустите двигатель и можно приступать к измерению сопротивления на резисторе с помощью ползунка (стрелка при этом плавает от значение «пустой» до значения «полный»).

Прежде, чем приступить к ремонту или замене вышедшей из строя детали датчика, необходимо точно знать где он находится и как его отремонтировать в случае низкого уровня давления. А размещен он в нижней части бензобака, поэтому для проведения демонтажа придется поднять автомобиль домкратом (либо воспользоваться смотровой ямой) и отсоединить контакты. После снятия датчика, в первую очередь следует обратить внимание на состояние дорожек, ведь именно они зачастую первыми стираются под воздействием бегунка.
