Система питания дизельного двигателя - как она работает

6460

Еще в далеком 1897 г. известный ученный Рудольф Дизель создал первый во всем мире работоспособный двигатель. Возможно, в то время он даже не догадывался, каким изменениям поддастся его творение. Самые существенные изменения в системе питания дизельного двигателя произошли в недавние годы. Именно эти изменения сделали эти двигатели более пригодными для применения не только на грузовых автомобилях, но и на повседневных легковых.

Автомобилистов всегда привлекали дизельные двигатели, так как они имеют более дешевое топливо, высокую экономическую составную, в сравнении с бензином. Тем не менее, широкое применение дизелей сдерживалось некоторыми недостатками, такими как повышенное дымление, большая сложность запуска холодного двигателя, а также высокий уровень шумности при его работе. И все же, революция дизельной системы переборола эти недостатки и данный тип двигателя вышел на новый, более качественный уровень.

Система питания дизельного двигателя обеспечивает непосредственную подачу чистого дизельного топлива к цилиндрам. Также, она сжимает топливо и подает в мелкораспыленном виде к камере сгорания, смешивая с горячим воздухом (от сжатия в цилиндрах) так, чтобы мог возникнуть процесс самовоспламенения. После завершения работы нужно очистить цилиндры от продуктов, возникших в результате сгорания.

Дизельное топливо имеет ряд отличий от бензина: высокая плотность дизеля и его смазывающая способность. Существует такой элемент «дизельной мозаики» как цетановое число, служащее для оценки возможности воспламенения дизельного топлива. Обычно, дизельное топливо имеет цетановое число в 45-50. Для современного дизельного двигателя предпочтительнее будет более высокое число.

У процесса смесеобразования в дизелях существует два варианта, которые обусловлены формой камеры сгорания. Первый вариант: топливо впрыскивается непосредственно в предкамеру (предварительную камеру). Второй вариант: впрыск топлива происходит конкретно в камеру сгорания, которая выполнена в поршне.

Таким образом, двигатели, которые были изготовлены в соответствии с первым вариантом, называются дизелями с разделенной камерой сгорания, а в соответствии со вторым – дизели с непосредственным впрыском. Дизели первого типа значительно мягче работают и, таким образом, снижают уровень шума. И все же, двигатели второго типа больше и чаще используются на автомобилях, так как их топливная экономичность выше примерно на 20%.

1. Система питания дизельного двигателя – основная функция

Основная функциональная задача системы питания двигателей как первого типа, так и второго у двигателей является непосредственная подача определенного количества топлива в определенный цилиндр и в конкретно установленное время. В дизелях с высоким количеством оборотов у легковых автомобилей процесс впрыска топлива в цилиндр занимает одну тысячную долю секунды. При этом, всего небольшая доза топлива впрыскивается туда.

Для того, чтобы облегчить запуск дизеля в холодное время довольно часто используются свечи накаливания. Они отличаются от зажигательных свечей тем, что являются обычными электрическими нагревателями холодного воздуха перед его подачей в цилиндры двигателя в момент его запуска. Необходимо, чтобы топливный бак соответствовал требованиям безопасности. Из топливного бака топливо поступает в нагнетательный трубопровод, откуда идет к топливному фильтру, это обеспечивает подкачивающий насос. Очищением топлива от потенциального загрязнения должен заниматься топливный фильтр, чтобы различные механические прошли дальше по всей дизельной системе. Также к топливному баку присоединяется сливной трубопровод, через который сливаются излишки топлива из форсунок.

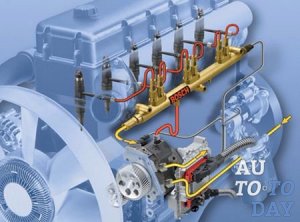

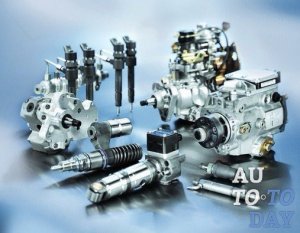

Сложнейшим и самым дорогим устройством всей дизельной системы питания является топливный насос высокого давления. Его основная функция заключается в создании давления топлива. Помимо этого, он сам и распределяет его по тем соответствующим цилиндрам форсункам, которые, в свою очередь, соответствуют порядку работы всей двигательной системы. С насосом форсунки соединяются трубопроводами высокого давления и своей нижней частью они выходят в камеры сгорания. Распылитель (нижняя часть) имеет очень маленькое отверстие, которое нужно для того, чтобы поступление топлива в камеру сгорания происходило в распыленном виде, вследствие чего очень просто воспламенялось. На выпускном трубопроводе двигателя устанавливается воздушный фильтр, который очищает воздух, поступающий в цилиндры.

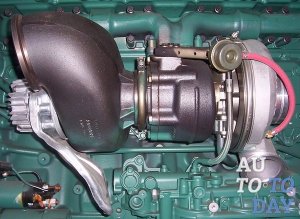

Сам процесс впрыска топлива в цилиндры проходит немного раньше. Вследствие этого процесса происходит воспламенение топлива. Именно поэтому те свечи зажигания, которые присущи бензиновому автомобилю, напрочь отсутствуют в дизельном двигателе. Так само как и в бензиновом двигателе, сама схема дизельной системы питания включает в себя два ключевых момента, в период работы которых топливо подается вместе с воздухом. Для того, чтобы нагнать то нужной количество воздуха, в дизельных автомобилях используется турбокомпрессор. Он начинает свою работу с непосредственной помощью единого потока отработанных газов.

Назначение всей системы питания дизельного двигателя довольно просто. Оно заключается в обычном и своевременном обеспечении двигателя рабочей смесью. Главной задачей в таком случае является превращение в механическую энергию энергии топлива. Начало процесса являет собою засасывание топлива с помощью насоса под высоким давлением и его пропуска в топливном фильтре. Это делается для очистки от грязи и воды. При отсутствии воздуха в системе осуществляется подача топлива. После этого происходит распределение этого же топливо в соответствующие цилиндры. С помощью форсунок производится непосредственная подача топлива в цилиндры. Для тотального отключения системы питания в автомобилях существует магнитный клапан.

2. Диагностирование системы питания дизельного двигателя – что смотреть в первую очередь?

Во всех автомобилях дизельного типа система питания двигателя вмещает в себя огромное количество различных агрегатов и приборов. Первоосновой является топливный бак, вслед за ним расположились фильтры для разно степенной очистки, а также разного рода насосы, высокого и низкого давления трубопроводы и система выброса выхлопных газов. Для нормальной и стабильной работы всех систем необходима своевременная диагностика неисправности системы питания дизеля.

На практике, большинство поломок возникают в системе топливной аппаратуры, которая работает под высоким давлением и с которой нужно начать свою проверку. Чтобы сначала диагностирование, а вскоре, и ремонт системы питания дизеля проходил правильно, нужно обращать внимание на все приборы, которые указывают в наибольшей степени о расходе топлива. Изначально происходит проверка фильтра, форсунок, воздухоочистителя, насоса подкачки и доставки топлива, которое происходит под очень высоким давлением. Также можно для большей уверенности проверить привод и регулятор частоты вращения.

3. Ремонт системы питания дизельного двигателя – как убрать неисправности вовремя?

Когда при диагностике были выявлены все неисправности, нужно запланировать их тотальное исправление. Таким образом, нужно провести разного рода техническое обслуживание. Главнейшим образом нужно проконтролировать работу фильтров. Необходимо очистить их от отстоя, а все фильтрующие элементы промыть. Если же повреждения достаточно серьезны, то нужно произвести капитальный ремонт.

Самое простой действие при ремонте заключается в элементарной проверке, а затем и очистке воздухоочистителя. С помощью манометра, который нужно подключить между фильтром для тонкой очистки и топливным насосом, нужно проверить низкое давление топлива в магистрали. Сама непосредственная работа насоса (подкачка топлива происходит под очень высоким давлением) должна обеспечивать единую и непоколебимую дозированную подачу дизельного топлива во все нужные форсунки по очереди.

При следующем техническом обслуживании данный насос может быть снятым и продиагностироваться на особом специальном стенда. После этого нужно провести все регулировочные работы и необходимые настройки. Во избежание поломок на пути автомобиля и аварий, нужно своевременно выполнять все мероприятия и вышеуказанные рекомендации.
