Парктроник своими руками: заботимся о своей безопасности

5575

Этот либо подобные вопросы задаются на авто форумах, и не изредка. Кто спрашивает? Спрашивают неугомонные мастера, которым доставляет наслаждение повсевременно проводить тюнинг собственного автомобиля. Если вы имеете понятие об основах электроники, умеете отличать резистор от транзистора, воспользоваться паяльничком, и вам это доставляет наслаждение, то сделать парктроник своими руками вам не неувязка.

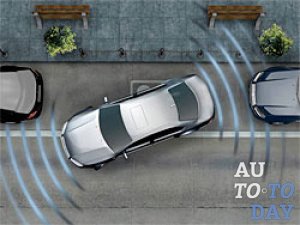

Но, сначала давайте усвоим сущность вопроса. Парковочные устройства либо парктроники являются неплохими ассистентами для автолюбителей в особенности в суматошно-смятых критериях городского движения и парковки.

Без колебаний, с помощью парктроника намного облегчается процесс парковки. Но, не стоит забывать, что парковочный радар – это не панацея, и тем паче, в случае ЧП, разъяснения о том, что у вас вышел из строя парктроник не посодействуют.

Вот поэтому к выбору парктроника, а тем паче, если вы решили сделать парктроник своими руками, необходимо относиться очень и очень пристально. Кроме подбора всех частей, которые содержит в себе схема парктроника, необходимо непременно учитывать конструктивную особенность вашего авто.

Идет речь о бамперах, куда, фактически, вы и будете устанавливать датчики либо камеры. Чтоб не оказалось после установки датчиков, что они «видят» только асфальт либо только небо.

Материал для сборки парктроника самому

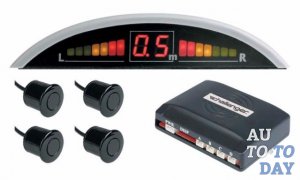

Схема обычного парктроника:

-Врезной датчик – от 2-х до 8-ми. Естественно, чем больше датчиков, тем больший захват площади.

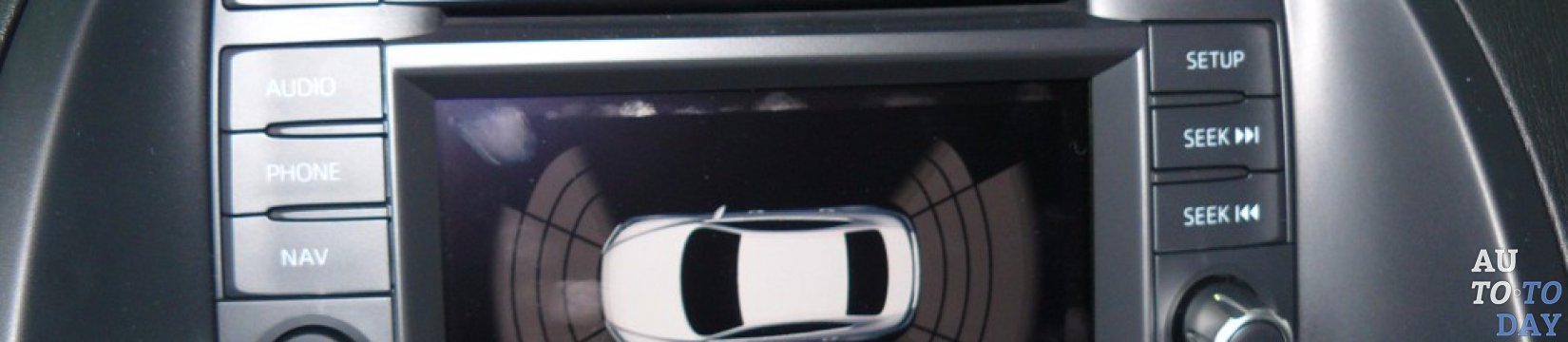

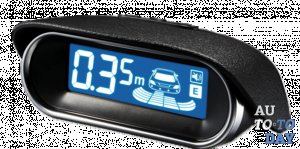

- Индикатор расстояния: с одной шкалой, ЖК-индикатор, с 2-мя шкалами и т.д. Прямо до вывода видеосигнала на лобовое стекло. Прогресс – он неумолимо движется вперед.

- Электрический блок управления всей этой системой.

Если идет речь о самом простом устройстве, коим и может стать Ваш самодельный парктроник, то 2-3-х датчиков полностью довольно для схемы парктроника. Если Вы собираетесь сделать парктроник своими руками, то должны осознавать, что все комплектующие для него должны быть только высочайшего качества и свойства. А схема парктроника собрана совершенно.

Отказывают либо дают сбои даже самые продвинутые парктроники, но данный факт никаким образом не высвобождает водителя от ответственности в случае ДТП.

Комплектующие для сборки самодельного парктроника

На примере опыта одного из «кулибиных» мы покажем, что необходимо, чтобы собрать самодельный парктроник. Более подробные схемы парктроника можно отыскать на соответственных радиоэлектронных ресурсах сети. Итак, набор самодельного парктроника:

- Контроллер Arduino Duemilanove – это и есть та аппаратная вычислительная платформа, на самом деле – мозг вашего самодельного парктроника.

- Ультразвуковые сонары (датчики) расстояния: Ultrasonic Range Finder.

- Пластмассовый корпус (бокс).

- Макетная плата.

- Светодиод, лучше трёхцветный.

- Провода, надлежащие длине прокладки.

- Источник питания – АКБ 9В.

Сборка парктроника в домашних условиях

1. Приклейте плату Arduino ко дну ящика при помощи клея или силикона и подведите питание к контроллеру.

2. Присоедините питание ультразвукового датчика 5В.

3. Подключите выход ультразвукового датчика "SIG" к выводу ШИМ Arduino (это нужно для того, чтобы мы могли слать импульсы в датчик, а потом считывать их возврат). Используйте, допустим, 7вывод.

4. Перед подключением трехцветного светодиода, определите какие «ноги» за какой цвет отвечают. Красный, зеленый и синий подсоединяете соответственно к 11, 12 и 13 выводу Arduino.

5. Теперь осталось дело за программой. После тестирования ПО, если все нормально работает, то закрепите датчик на стене вашего гаража, а светодиод выведите в удобное для Вас место.

Мёртвые зоны парктроника

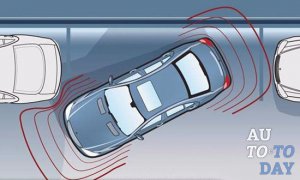

Многие задаются вопросом: "Существуют ли мертвые зоны у парктроника". Да, существуют. Это во многом зависит от правильности установки парктроника, количество датчиков и последующей регулировки парктроника.

Дело в том, что некоторые автовладельцы, имея в своем гараже джип с запасным колесом или легковой автомобиль с фаркопом, устанавливают 2 датчика сзади по бокам, наслушавшись что средние датчики будут воспринимать "запаску", как препятствие.

Теоретически это верно, на взгляд дилетанта. На самом деле все обстоит немного по другому. Датчик изначально излучает ультразвуковую волну с намного меньшим углом, и только пройдя некоторое расстояние (˜0.3м) образовывает волну с углом в 120°. Этого расстояния вполне хватает, что бы датчик не улавливал запасное колесо или фаркоп, как препятствие.

Мало того, каждый блок управления имеет регулировку, в которой изменяется чувствительность датчика (путем уменьшения длины детектирования и снижением угла обзора). Учитывая все вышеперечисленное необходимость в установке только 2 датчиков полностью пропадает. Мало того, установка 2 датчиков, скорее приведет к мелкому ДТП. Причина тому - очень большая "мертвая зона".

Установка парктроника своими руками

Инструкция по установке парктроника в полном объеме просто и доходчиво объясняет, как произвести подключение парктроника. Речь идет об инструкции, которая находится в комплекте.

Если таковой нет, или она не переведена, то даже не смотрите в сторону этого устройства, какая бы привлекательная цена у него ни была. Вы просто купите себе мигающую игрушку, и не факт, что она будет работать.

Схема подключения парктроника, в принципе одинакова для всех типов устройств. В комплекте правильного производителя, как правило, уже находиться фреза по размеру датчиков для проделывания отверстий в бампере авто. Поэтому, вопрос о том, как поставить парктроник, не стоит.

Установка парктроника на ваш автомобиль, потребует небольшой арсенал инструментов и материалов для правильного монтажа своими руками. При подготовке к работе необходимо вооружиться простым набором привычных инструментов, начиная от отверток и заканчивая гаечными ключами. Также понадобится электрическая дрель или аккумуляторный шуруповерт, рулетка и маркер. Из дополнительных материалов следует купить малярную и изоляционную ленту, а также силиконовый герметик или клей.

Начинать работу можно в любой последовательности. Например, сначала найти и освободить в багажнике место для установки электронного блока. Он может монтироваться при помощи штатного кронштейна или приклеиваться с помощью двустороннего скотча, герметика и т. д.

Самым ответственным и сложным этапом установки парктроника будет внедрение в бампер таких инородных тел, как датчики. Именно поэтому в комплекте должна быть специальная насадка для электродрели или шуруповерта, диаметр которой совпадает с размерами сенсоров. Чтобы выполнить эту работу максимально аккуратно, лучше демонтировать бампер и очистить его от загрязнений.

Для точного проведения установки датчиков требуется сделать разметку при помощи рулетки и маркерного карандаша. Лучше всего на поверхность бампера наклеить малярную ленту, после чего на нее наносить необходимые метки.

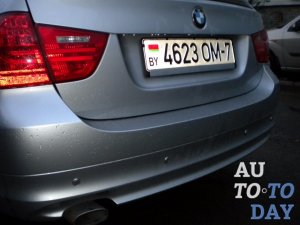

Сначала делаются отметки в закруглениях бампера (габаритные точки). После этого расстояние между этими двумя точками делится на три равные части. На границе раздела делаются еще две отметки. В результате получаем разметку для 4 датчиков. При выполнении разметки необходимо учесть такой важный параметр, как высота нахождения сенсора от земли.

Оптимальное расстояние следует искать в инструкции, но обычно оно составляет 0,5 м. Разметка должна учесть и то обстоятельство, что положение датчиков на автомобиле при окончательной установке бампера на место должно быть строго горизонтальным.

Теперь придется оснастить дрель или шуруповерт фрезой и приступить к сверлению отверстий под сенсоры. Работу необходимо вести на небольших оборотах электроинструмента.

После предварительной примерки, датчики устанавливаются в отверстия, предварительно на посадочные гнезда наносится слой герметика или клея. Необходимо пометить сенсоры, чтобы правильно подключить их в дальнейшем к блоку управления.

Когда внутри бампера завершится монтаж датчиков, провода собираются в один жгут и связываются изолентой. После этого бампер возвращается на автомобиль, а проводка протягивается в багажный отсек.

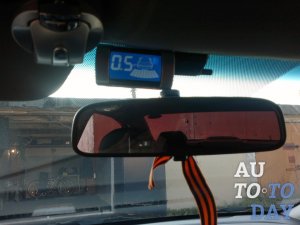

Аналогично проводится установка сенсоров в переднем бампере. Только провода необходимо провести через моторный отсек в багажник. Когда провод от каждого сенсора будет соединен с соответствующим гнездом ЭБУ, останется подключить к блоку управления монитор. Сам дисплей крепится к лобовому стеклу или панели приборов при помощи двустороннего скотча. Он обычно имеется на опорной части экрана.

Установку парктроника можно считать завершенной только после тестирования прибора во дворе. Когда водитель будет понимать, на каком расстоянии до препятствия подается тот или иной сигнал, можно смело отправляться в дорогу.

Следует отметить, что установка парктроника своими руками делается не только ради экономии денежных средств. Когда автовладелец самостоятельно установит и испытает прибор, он будет понимать все его сигналы, а также получит настоящее удовольствие от проделанной работы. Теперь он станет почти экспертом в данном вопросе и сможет давать советы своим друзьям или знакомым.
