Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля.
Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения. Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура.
Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура. В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.
Особенности работы тормзной системы
Типичная тормозная система «пассажир-автомобиль» является относительно простой. Когда Вы нажимаете ногой на педаль тормоза, та сила, с которой Вы давите на педаль, передается на прибор, который называется главный тормозной цилиндр.
Когда тормозные детали (тормозные колодки, и т.д.) почти стираются, металлические шайбы сконструированы таким образом, чтобы создавать визжащий шум при нажатии на тормоз и это (надеемся) заставит насторожиться водителя и подскажет ему, что тормозная колодка нуждается в замене. Обратите внимание на это предупреждение. Стертая тормозная колодка обладает меньшим сопротивлением, нежели новая и это снижает эффективность работы тормозов.
Плюс, в случае, если Вы в течение довольно длительного времени будет игнорировать данное предупреждение, Вы можете нанести серьезные повреждения роторам, барабанам, и другим частям. И даже если вы регулярно меняете тормозные колодки, обычно требуется небольшое дополнительное сервисное обслуживание после поездок на длинные расстояния. Поверхность барабанов и дисков стирается неравномерно при нормальной эксплуатации. Поэтому периодически требуется их повторная машинная обработка, чтобы они продолжали нормально работать.
Все современные тормоза во много раз мощнее, чем двигатель автомобиля. Поэтому при полностью открытом дросселе Вы можете легко остановить даже очень мощный автомобиль, нажав на тормоза. Все тормоза также имеют стояночный тормоз (иногда его называют ручной тормоз). Он работает независимо от основной тормозной системы. Стояночный тормоз обычно воздействует на задние колеса. Он приводится в действие вручную на тот случай, если откажет гидравлическая тормозная система.
Краткое устройство главного тормозного цилиндра

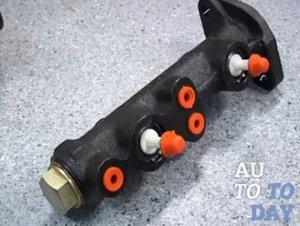

Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.
На современных автомобилях устанавливается двухсекционный главный тормозной цилиндр. Каждая из секций обслуживает свой гидравлический контур. Для переднеприводных автомобилей один из контуров объединяет, как правило, тормозные механизмы правого переднего и левого заднего колес, второй – левого переднего и правого заднего колес. В заднеприводных автомобилях рабочая тормозная система построена несколько иначе. Первый контур обслуживает тормоза передних колес, второй – задних колес.

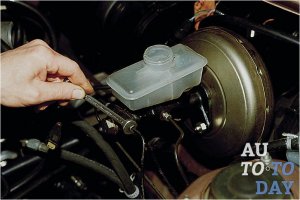

Главный тормозной цилиндр закреплен на крышке вакуумного усилителя тормозов. Над цилиндром расположен двухсекционный бачок с запасом тормозной жидкости, который соединяется с секциями главного цилиндра через компенсационные и перепускные отверстия.
Бачок служит для пополнения жидкости в тормозной системе в случае небольших ее потерь (утечки, испарение). Стенки бачка прозрачные, на них выполнены контрольные метки, что позволяет визуально отслеживать уровень тормозной жидкости. В бачке также устанавливается датчик уровня тормозной жидкости. При падении уровня тормозной жидкости ниже установленного на панели приборов загорается сигнальная лампа.

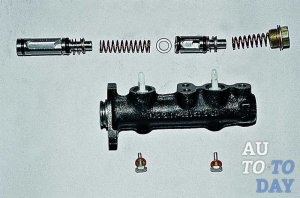

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.
Принцип работы главного тормозного цилиндра
Для замедления автомобиля, водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.
При перемещении вперед, поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.
После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.
Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.
В случае потери герметичности во втором контуре, толкатель вакуумного усилителя будет перемещать оба поршня до тех пор, пока поршень второго цилиндра не достигнет торцевой части корпуса цилиндра.
После этого в первом контуре будет создано давление, которое приведет в действие рабочие тормозные цилиндры первого контура. В этом случае ход тормозной педали также увеличится, за счет «холостого» хода второго поршня. Однако, несмотря на увеличение хода, при условии правильной регулировки механизма, тормозная система обеспечит эффективное замедление автомобиля.
Прокачка главного тормозного цилиндра своими руками
Те, кому приходилось прокачивать ГТЦ, знают, что в одиночку это сделать тяжело. Проводить прокачку самостоятельно, действительно, неудобно, поэтому советуем привлечь к этому делу помощника, главная задача которого будет заключаться в нажатии на педаль тормоза. Необходимы также автомобильные инструменты: гаечные ключи, в том числе ключ для штуцера, свежая тормозная жидкость и шланг.
Перед тем, как начать, настоятельно советуем проверить наличие повреждений на шлангах и трубках. Если таковые имеются, в первую очередь стоит их заменить, а потом продолжать. Ремонт машины своими руками требует определенных навыков и умений, но он намного дешевле, чем услуги СТО, главное, знать несколько правил и следовать алгоритму. Чтобы прокачка была осуществлена правильно и успешно, ее следует делать по определенному алгоритму.
Инструкция прокачки
- Проверьте уровень жидкости в бачке (должен находится на максимальной отметке), если необходимо, долейте.
- Снимите пробку. Между поршнем и пластиной вставте отвертку, чтобы разблокировать регулятор давления. Закрепите пробку, чтобы воздух не проходил обратно.
- Очистите клапан от загрязнений.
- Ослабте переднюю гайку штуцера в главном тормозном цилиндре с металлической трубкой. Главное, полностью не открутить её.
- Застелите ветошь, тряпки под штуцер – на них будет стекать жидкость. Как вариант можно использовать прозрачную бутылку (любую утварь) с жидкостью. Тогда будут видны выходящие пузырьки воздуха.
- Время дать отмашку помощнику, сидящему в кабине, после которой он плавно нажимает на тормоз. При резком и быстром нажатие на педаль тормозная жидкость в цилиндре взбивается в пену, образуются мелкие пузырьки воздуха, которые очень долго будут выходить на поверхность. То есть выгнать такой воздух практически не представляется возможным.
- Отверните штуцерную гайку, пока жидкость не начнет подтекать. Из штуцера выделяется немного жидкости вместе с пузырьками, которых там быть не должно. Педаль при этом немного провалится.
- Заверните гайку, и дайте помощнику команду медленно отпускать педаль. Если отпустить не плавно, то в цилиндре образуется разрежение.
- Повторите данную последовательность несколько раз, до того как не перестанут выходить пузырьки воздуха. Промежуток времени между процедурами должен быть около 20 секунд. Так как на протяжении этого времени пузырьки воздуха поднимутся вверх, и при нажатии на педаль, они сразу выйдут через штуцер. Лишь после того, как жидкость начинает выходить струей – ГТЦ считается прокачанным.
- Проведите такую же процедуру с задней гайкой штуцера.
Дельные советы по прокачке
- Важно следить за тем, чтобы жидкость в бачке не кончалась. Если показатель приближается к минимальному значению, ее следует долить. Перед началом прокачки жидкости должно быть не меньше половины.

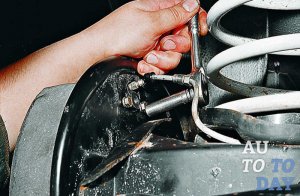

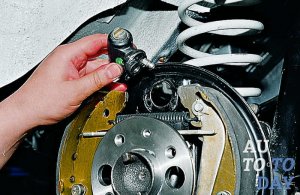

- После удаления воздуха из главного тормозного цилиндра следует приступить к прокачке рабочих цилиндров.
- Следует использовать ту тормозную жидкость, которая уже залита в систему, или же рекомендуемую производителем, если не знаете, какая залита. Возможен другой вариант: слить ту, что находится в баке и налить новую. В ином случае могут возникнуть серьезные проблемы в дальнейшей работе системы.
- Также следует проверить нет ли где-нибудь утечки.
- Двигатель заводить не нужно.
- Если на автомобиле стоит АБС, то её стоит отключить.
Замена главного тормозного цилиндра своими руками
Всю процедуру по замене главного тормозного цилиндра следует проводить с помощником в обязательном порядке (ему в конце несколько раз нужно будет нажать на педаль тормоза). Также нужно иметь стандартный набор автомобильных инструментов (ключей) для разбирания части тормозной системы и обшивки, и тормозная жидкость той же марки (желательно). Схема главного тормозного цилиндра – станет пригодна для тех, кто решит разобраться в его работе.
Процесс замены главного тормозного цилиндра:
- 1. Отключите напряжение от аккумулятора – достаточно снять от клеммы «–» провод.
2. Проведите процедуру по снятию шумоизоляционной обивки моторного отсека. Тут в принципе ничего сложного нет, главное найти и открутить все болты крепления, а также расстегнуть хомуты крепления шлангов к обивке. Делайте всё аккуратно и сильно не дёргайте.
3. От датчика, что показывает уровень тормозной жидкости нужно отсоединить штекер с проводами.
4. Далее немного нужно послабить четыре гайки, что держат тормозные трубы.

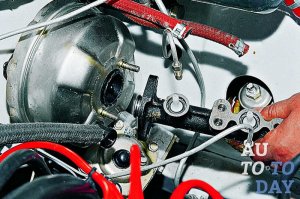

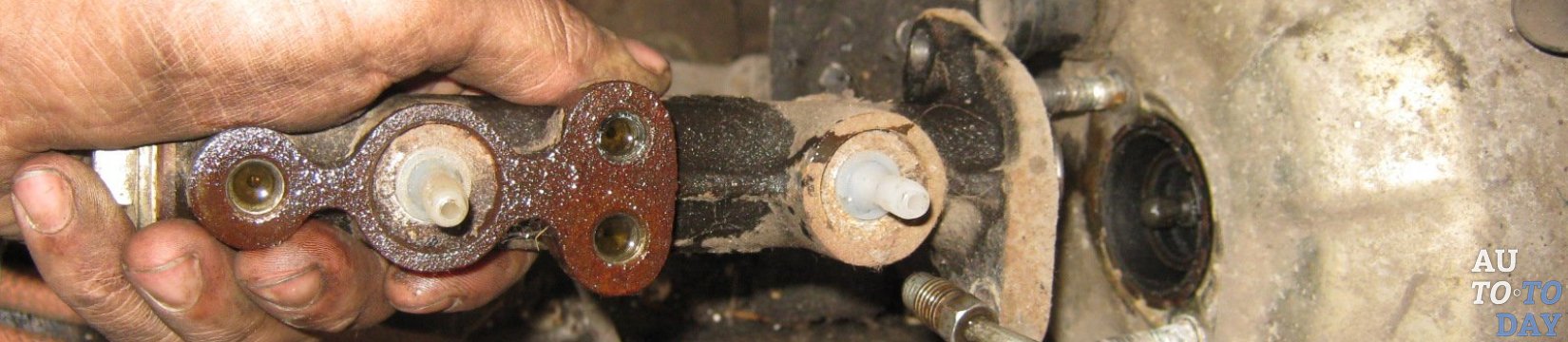

5. Чтобы снять главный цилиндр со шпилек, необходимо отвинтить две гайки, что его крепят к вакуумному усилителю тормозов. После его снятию нужно полностью раскрутить предыдущие четыре гайки крепления трубок. Но перед этим под главный цилиндр подставьте резервуар, иначе с него вытечет немного тормозной жидкости.
6. Теперь слейте из бачка всю жидкость в новый перевёрнутый цилиндр.

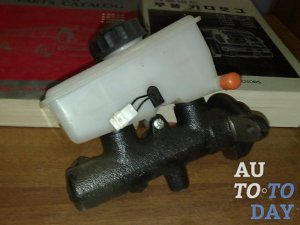

7. Ставим на новый цилиндр бачок с втулками. Если Вы купили новый тормозной цилиндр без бачка, то ничего страшного нет, можно запросто ставить резервуар от старого. Но также не забудьте достать со старого цилиндра две резиновые герметизационные втулки, что крепили бачок с тормозной жидкостью. Если они там износились и потрескались, тогда следует купить и поставить новые втулки.
8. Теперь установите обратно главный цилиндр к вакуумному усилителю и зажмите две гайки крепления. После чего подставьте опять под низ пустой резервуар и в бачок залейте тормозной жидкости. Лучше жидкость вливать той марки, что была, не мешать несколько видов.9. Вот тут то и нужна помощь второго человека, который будет в кабине жать на тормоз по команде. Закройте пальцами четыре отверстия под тормозные трубки в главном цилиндре. Теперь помощник должен делать плавные и медленные нажатия на педаль тормоза пока из передних отверстий цилиндра не пойдёт тормозная жидкость.
10. Как жидкость потечёт, можно подсоединять две трубки к передним отверстиям главного цилиндра и заворачивать их гайки крепления. Но помощник в это время должен держать педаль тормоза в зажатом положении.
11. Таким же способом установите остальные две трубки к задним отверстиям: зажать их пальцами; помощник нажимает на педаль тормоза; как потечёт жидкость – вставить и закрутить остальные две трубки.
12. Поставить все детали, что были сняты: подключить колодку с проводами и шумоизоляционную обивку.
13. По окончанию сборки машины нажмите на педаль тормоза и, если она «мягкая», то нужно прокачать тормозную систему.
