Пневмоподвеска своими руками: характеристика и установка

14575

Пневматическая подвеска используется в автомобилестроении более 70 лет. Сначала на ней ездили полуприцепы и грузовая техника. Теперь же, благодаря техническому прогрессу, её устанавливают на легковые авто бизнес-класса. А обладатели старых машин, в которых нет заводской пневмы, устанавливают её своими руками. В отечественных автомобилях пневмоподвеску активно ставят на «Приоры».

Что такое пневмоподвеска?

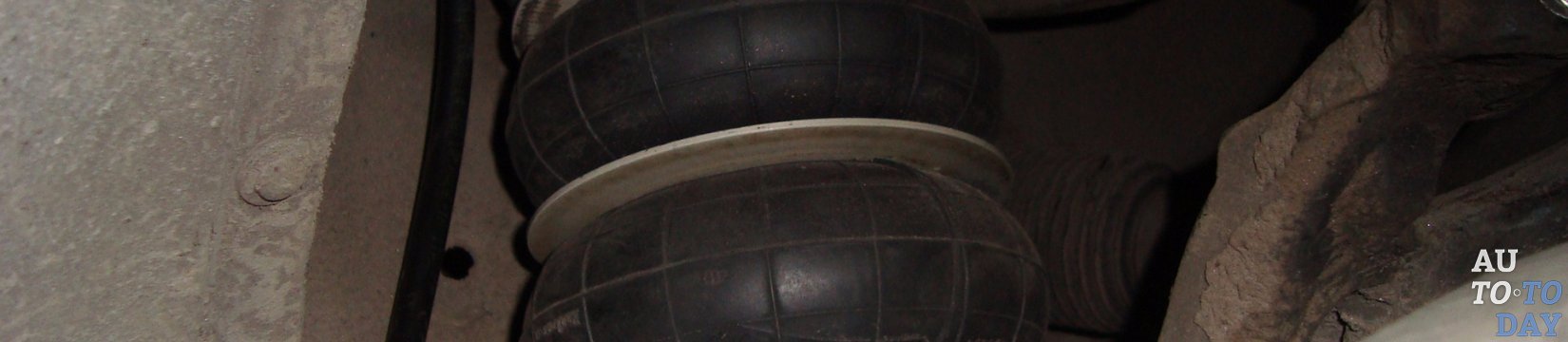

Пневматическая подвеска – разновидность подвески с возможностью автоматично или полуавтоматично регулировать дорожный просвет, не применяя физическую силу. Проще говоря, пневмоподвеска – подвеска, позволяющая настраивать высоту кузова авто относительно дороги. Под пневматической подвеской подразумевается замена встроенных упругих элементов подвески, таких как торсионы, пружины и рессоры, на резиновые армированные пневмоэлементы (пневмобаллоны). В этих баллонах упругим элементом является нагнетаемый из системы сжатый воздух.

Каждая пневматическая подвеска состоит из нагнетателя (компрессора), системы распределения воздуха (клапаны), управляющего блока и резервуара для сжатого воздуха (ресивера).

Пневмоподвеску разработали для комфортной езды. Для удобства автомобилистов существуют подвески с ручным и автоматическим управлением. В ручном управлении водитель самостоятельно подбирает высоту клиренса относительно дороги. Если подвеска оборудована амортизаторными пневматическими стойками, то жесткость подвески можно также настроить вручную.

Если же автомобиль на автоматической пневме, то электроника сама подбирает высоту дорожного просвета, учитывая наклон, скорость, ускорение и прочие параметры. Автоматика подстраивает подвеску для высоких показателей аэродинамичности. Адаптивная автоматическая подвеска существенно увеличивает и управляемость автомобилем за счет снижения его центра тяжести.

Пневмоподвески существуют в трех модификациях. Первая – одноконтурная пневмоподвеска. Устанавливается на одну ось. Давление в обеих подушках, размещенных на этой оси, будет одинаковым вследствие расположения баллонов и компрессора на одной линии, название которой контур.

Двухконтурные пневматические подвески. Их можно описать как две одноконтурные подвески, размещаемые на одну из двух осей. Двухконтурные подвески позволяют регулировать высоту задней и передней части машины отдельно друг от друга. Подвески этого типа имеют важный недостаток. При повороте машина кренится из-за разницы давления между двумя колесами, идущими по внешнему радиусу, и противоположной парой.

И, наконец, четырехконтурная пневмоподвеска. Самая лучшая из перечисленных подвесок. В ней предполагается использование микрокомпьютера, датчиков давления и отдельных четырех клапанов, каждый из которых управляет одним колесом. Соответственно, в пневмоподвеске такого типа не существует проблемы с креном, т.к. каждая подушка держит правильное давление. Стоит ли говорить, что пневма такого типа дорого обойдется владельцу.

Каждый из типов подвески находит свое применение на автомобилях. При этом пневматическая подвеска может быть как встроена в автомобиль, так и устанавливаться на модели, на которые изначально не была предусмотрена. Сначала рассмотрим модели, на которых пневма стоит с завода.

На каких машинах с завода встроена пневмоподвеска?

История пневмоподвески, как это ни удивительно, уходит в начало ХХ века. Именно тогда Уильям Хамфис запатентовал прототип современных подвесок под названием «Пневматический компрессор для транспортных средств». Но тогда, в 1901 году, изобретение не пошло в массы.

В 1946 году были предприняты первые попытки модифицировать заводские автомобили пневматической подвеской. Модель Stout Scarab была прототипом машин с пневмой, но до массового производства дело не дошло.

В 1954 году компания Citroen первой массово выпустила на рынок модель Citroen DS, в которой была гидропневматическая подвеска. Автомобиль сразу же получил высокую оценку потребителей.

За Сироенами эстафету подхватили остальные автомобильные заводы. С 1957 компания General Motors ставила подвеску в свои автобусы и начала применять её в Кадиллаках. Модель Cadillac Eldorado Brougham была первой, кто получил пневмоподвеску. С этого момента до 60-х все Кадиллаки стандартно оборудовали пневмой. В то же время пневмоподвеску использовал и немецкий гигант Mercedes Benz.

Сегодня список машин с пневмоподвеской огромен. На ней ездят грузовики, внедорожники и полуприцепы, а с недавнего времени, и дорогие авто бизнес-класса. Перечень заводов, устанавливающих на свои машины пневму, включает Audi, Ford, Volkswagen, Citroen, Mercedes, SsangYong, Jeep, Land и Range Rover, а так же Maybach, Lexus, Cadillac и Rolls-Royce.

Но это заводские модели. Местные Кулибины, оценив удобство пневмы, часто устанавливают её на свои обычные авто. При этом машина только выигрывает в производительности.

На какую машину можно установить пневмоподвеску

Стоит сказать, что пневмоподвеска – это не отельный вид подвески, а, скорее, подвид. Пневму можно устанавливать на уже имеющуюся подвеску. Поэтому и существует практика самостоятельной модернизации машины и установки на неё пневматической подвески.

Исходя из конструкции пневмоподвески, можно заключить, что устанавливать её можно на любой автомобиль. Как было сказано выше, суть установки пневмы состоит в том, чтобы заменить встроенные упругие элементы на пневмобаллоны. Отсюда и вывод: каждое авто можно модернизировать пневматической подвеской. Вопрос только в цене.

Для автомобилистов существуют наборы пневмоподвесок, содержащие все необходимые компоненты для установки. Выбирать их нужно в соответствии с характеристиками авто и целями водителя. Сразу скажем, что стоимость таких наборов большая. Поэтому сэкономить можно только на установке. Что нужно для того, чтобы самостоятельно установить пневмоподвеску, будет сказано ниже.

Что нужно для того, чтобы самому установить пневмоподвеску

Интернет наполнен фото- и видеоотчетами пользователей об установке пневмоподвески своими руками. Здесь мы собрали комплекс советов от установщиков пневмы.

Во-первых, нужно купить готовый набор пневмоподвески либо собрать элементы самому. В их перечень входят:

Пневмоподушки, которые нужны для амортизации и заменят стандартные устройства;

Компрессор, служащий нагнетателем воздуха в пневмоподушки;

Ресивер. Он настраивает высоту клиренса без участия компрессора;

Контролирующие датчики, регулирующие положение кузова относительно дороги и давление во всей системе;

Блок управления пневмоподвеской, управляющий датчиками и контролирующий всю систему;

Манометр, для отслеживания давления в системе. В идеале, оно должно не превышать 8 атм.

Крепления, которые лучше заказать у токаря. Дело в том, что лучше подгонять установку под заводские крепления, а не изменять их. Это позволит без усилий в будущем заменить подвеску на стандартную.

Во-вторых, нужно соблюдать последовательность действий во время установки. Обычно на комплектах написана инструкция по установке, но принцип, вобщем-то, один. Сначала нужно поставить авто на домкраты и снять колеса с пружинами. Затем действовать по обстоятельствам, согласно типу устанавливаемой системы. Однако установка состоит из примерно похожих этапов:

Сначала необходимо снять стойки;

Подготовить крепления для установки подвески;

В подготовленные крепления установить пневмоподушки;

Стойки с подушками установить на свои места;

Далее установить по инструкции компрессор, ресивер, магистральную воздушную систему, блок управления, датчики.

Стоимость пневмоподвески и установки

Пневмоподвеска – вещь недешевая. Цена маленького набора, включающего только баллоны, шланги и форсунки колеблется в пределах от 3000 до 4500 грн. Система управления подвеской из салона стоит от 6400 до 66400 грн. Компрессоры для накачивания воздуха так же имеют большую разницу в цене: от 509 до 18800 грн. Комплектующие, изоляторы, термощитки и манометры обойдутся в сумму до 2200 грн. Полный заводской комплект со всеми элементами стоит от 18800 до 121800 грн. Установка системы мастерами обойдется водителю в дополнительную сумму в районе 450-900 грн.

Удешевить установку пневмоподвески можно, если покупать подержанные детали либо провести долгое время, анализируя рынок и продавцов. Так же можно установить систему самостоятельно, не прибегая к помощи специалистов.
