Признаки неисправности датчика положения дроссельной заслонки (ДПДЗ)

24 Июля 2018

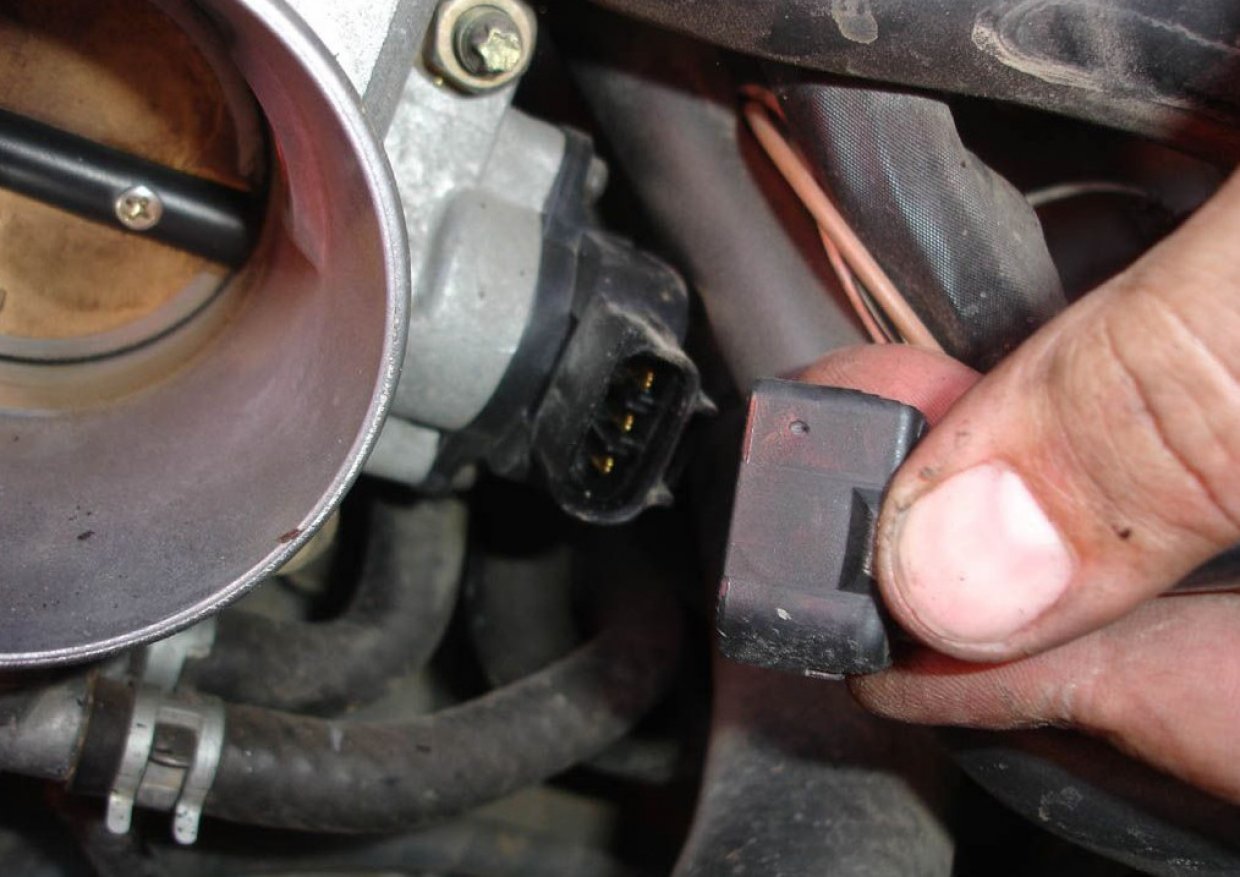

ДПДЗ Это небольшое и, на первый взгляд, малозначительное устройство, всего лишь сигнализирующее о положении дроссельной заслонки, тем не менее способно обездвижить целый автомобиль. Устройство, фиксирующее состояние этого механизма в каждый момент работы мотора, при поломке проявляет специфические симптомы. Знать их нужно, чтобы при возникающих проблемах с функционированием силового агрегата быстро отыскать их причину, о чём и будет рассказано далее.

За что отвечает ДПДЗ

Задача датчика положения дроссельной заслонки (ДПДЗ) заключается в получении оперативных данных о деятельности пропускного клапана в каждый отрезок времени функционирования двигателя и транспортировке их в блок электронного управления мотором.

При неправильном функционировании ДПДЗ не соответствующая действительности информация, поступающая от него в электронную систему управления, приводит к некорректной работе двигателя и даже к его поломке. Кроме того, неисправный ДПДЗ зачастую приводит к проблемам в коробке переключения передач. ДПДЗ

Симптомы неисправности

Показателями штатной деятельности датчика положения дроссельной заслонки выступают:

  • плавный автомобильный ход при полном отсутствии рывков;
  • чёткая согласованность функционирования силового агрегата с положением педали газа.
Возникновение сбоев в функционировании ДПДЗ характеризуется следующими признаками:

  • проблемами при запуске двигателя;
  • заметным ростом топливного расхода;
  • прерывистым движением автомобиля;
  • существенным ростом количества оборотов силового агрегата во время холостого хода;
  • задержкой во время ускорения движения автомобиля;
  • появлением хлопающих звуков из впускного коллектора;
  • глушением мотора на холостом ходу;
  • существенным снижением мощности силового агрегата, заметным на любых оборотах.
Знаете ли вы? Первый карбюратор, один из важнейших элементов в котором был представлен дроссельной заслонкой, был изобретён ещё в 1872 году.

Как проверить работоспособность датчика

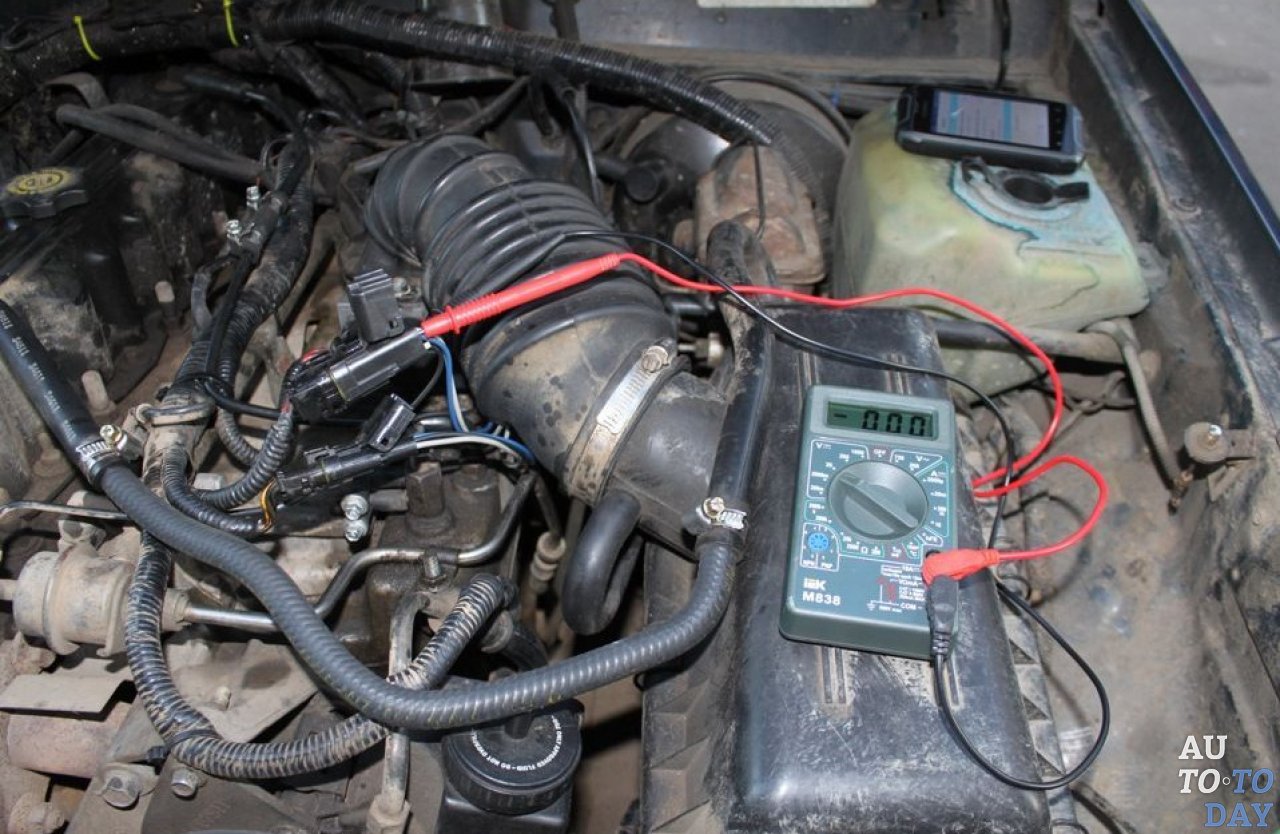

При минимальном владении мультиметром или вольтметром исправность ДПДЗ определить несложно.Проверка ДПДЗ С этой целью следует:

  1. Ключ зажигания повернуть в положение старта.
  2. Посредством одного из приборов определить уровень напряжения на минусе и сигнальном выводе, который не должен быть выше 0,7 вольта.
  3. При максимально открытой заслонке ещё раз определить высоту напряжения, которая при данном состоянии заслонки должно составлять свыше 4 вольт.
  4. Повернуть ключ зажигания до упора и определить величину напряжения на каком-либо контакте ДПДЗ и сигнальном выводе. Затем, плавно проворачивая сектор, проследить за трансформацией уровня напряжения. Это должно проходить без каких-либо рывков. Их присутствие свидетельствует о неправильном функционировании датчика положения дроссельной заслонки.

Причины неисправности

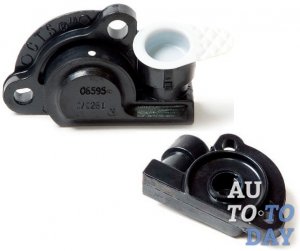

Практически все случаи поломок данных устройств приходятся на устаревшие плёночно-резистивные модели. У современных бесконтактных датчиков проблем, обусловленных механическими причинами, не наблюдается. ДПДЗ А у устаревших приборов эти проблемы заключаются в следующем:

  • истирании резистивной основы в виде напыления, которое чаще всего происходит в самом начале движения контактного ползунка;
  • повреждении наконечников;
  • поломке ползунка.

Важно! При осуществлении замены устройства рекомендуется вместо устаревшей плёночно-резистивной модели выбрать бесконтактный вариант устройства.

Регулировка

Настроить и отрегулировать ДПДЗ не очень сложно. Чтобы это осуществить, следует:

  1. Промыть отсоединённую гофрированную трубку вместе с заслонкой и впускным коллектором с помощью бензина или спирта.
  2. Посредством гаечного ключа ослабить крепёж.
  3. Приподняв заслонку, резким движением опустить её. Процесс обязательно должен сопровождаться звуком удара.
  4. Ослабить винты до исчезновения «закусывания» детали и закрепить данное положение винтов гайками.
  5. Раскрутить крепление датчика и повернуть его корпус.
  6. ДПДЗ выставить таким образом, чтобы изменение уровня напряжения протекало лишь тогда, когда заслонка открывается.
  7. По завершении настройки вернуть всё в первоначальное положение и затянуть крепёж.
ДПДЗ

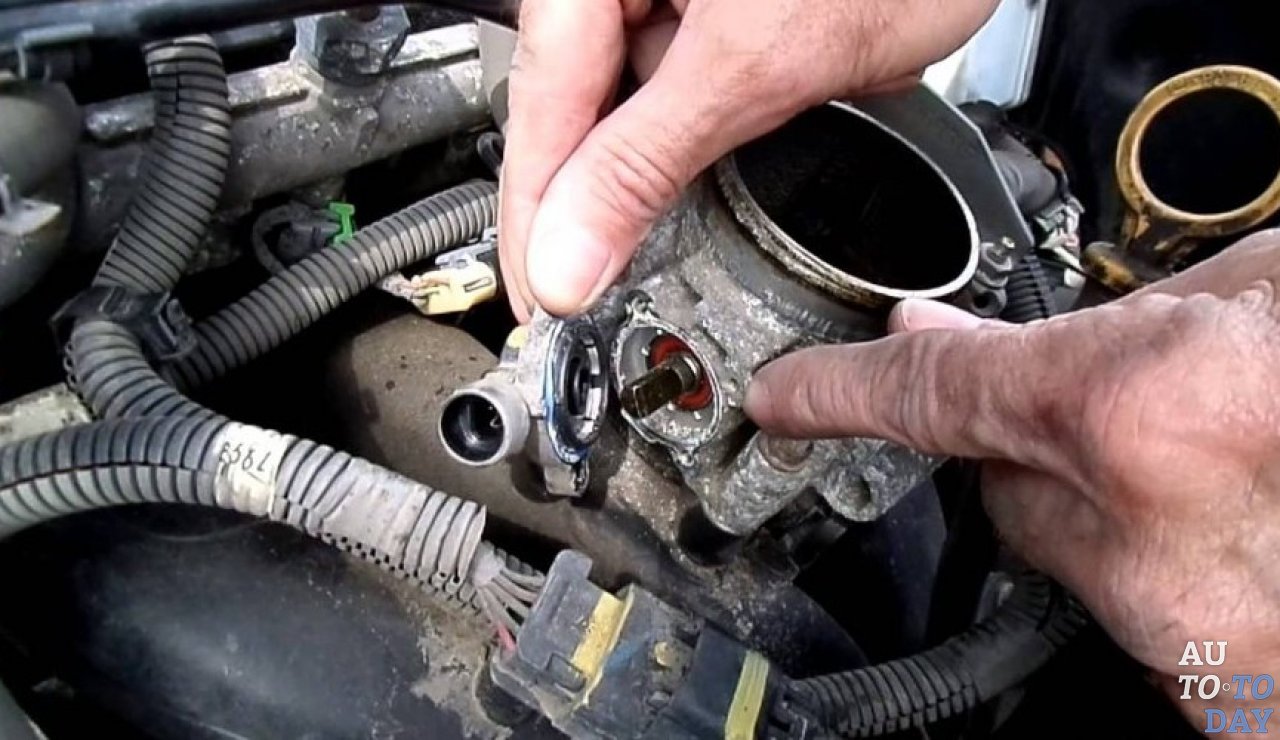

Замена

Поскольку пришедший в негодность датчик положения дроссельной заслонки нельзя отремонтировать, его приходится заменять на новый.

Чтобы заменить вышедшее из строя устройство, следует:

  1. При выключенном зажигании и поднятом капоте отсоединить минусовый аккумуляторный контакт.
  2. Выявив устройство на дроссельном патрубке и освободив его от проводной колодки, открутить крепёжные элементы.
  3. Демонтировать устройство.
  4. Заменить использованную прокладку из поролона, разделяющую датчик и патрубок, новой.
  5. Установить новый ДПДЗ, надёжно зафиксировав его.
  6. Соединить его с проводной колодкой.
  7. При открытой заслонке посредством тросиков газа провернуть приводной сектор устройства.
  8. Измерить уровень напряжения. Соответствие показателей прибора требуемым цифрам свидетельствует об исправности устройства.

Диагностика ДПДЗ и признаки неисправности: видео

Важно! Если после попытки провернуть приводной сектор ДПДЗ он сохраняет своё положение, устройство нужно переустановить, повернув его под прямым углом к заслоночной оси.

Знание симптомов неисправности ДПДЗ позволяет своевременно заменить это достаточно недорогое, но важное устройство, избегая при этом требующего много времени разбора двигателя в поисках иных возможных, но в данном случае несостоятельных причин неработоспособности силового агрегата.
