Устройство и замена реле топливного насоса

6645

Реле топливного насоса Сегодня мы с вами поговорим о реле топливного насоса. Не многие автолюбители и владельцы автомобилей сталкивались с проблемами реле топливного насоса, скорее эту проблему обнаруживали в сервисных центрах. В этой статье мы рассмотрим устройство и функции реле, расскажем о причинах неполадок и научим вас проводить замену.

Устройство и основные функции реле топливного насоса

Для начала, нужно увидеть само реле, которое представлено на картине ниже.

Реле топливного насоса А вот представлена схема расположения реле бензонасоса.

Схема расположения реле бензонасоса По виду - это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее:

  • 31– масса;
  • 30– +12В постоянное (вне зависимости от зажигания);
  • 15– +12 при включенном зажигании;
  • 50– +12 когда работает стартер;
  • TD– сигнал от системы зажигания;
  • TF– сигнал о температуре двигателя от блока управления впрыском КЕ.
  • Выходы: 87– подаёт питание на бензонасос;
  • 87H– обогрев датчика кислорода;
  • 87V– включает пусковую форсунку.

Неисправности реле топливного насоса можно выявить, когда какая-либо функция не выполняется. Для правильной диагностики неисправностей, приведём ниже функции, которые выполняет реле:

1.Управление работой топливного насоса. Когда включается зажигание – реле создаёт давление (в топливных магистралях), методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе «движка».

Важно! Даже неисправное реле будет включать бензонасос при работе стартера (в том случае, если «живой» управляющий транзистор).

2. Обогрев датчика кислорода. Обогрев ДК включается на всех реле по разному: на одном – вместе с БН, на другом – через собственный транзистор. На старых версиях реле ТН не существовало обогрева датчика кислорода, но обогрев проводился (при работе насоса работал обогрев ДК).

3. Включение пусковой форсунки (ПФ) при пуске «холодного» двигателя. По времени, ПФ работает сколько же, сколько и стартер и зависит от температуры двигателя. Реле ТН определяет, сколько должна работать пусковая форсунка (получает информацию о температуре от блока управления КЕ). Так, если температура двигателя достигает плюс 60 градусов, то ПФ включается на долю секунды, но при низкой температуре форсунка может включаться и на 8-10 секунд.

Знаете ли Вы? Форсунка состоит из одного, реже двух каналов. По одному из них подаётся жидкость, которая распыляется. По второму каналу идёт подача жидкости,пара,газа, который предназначен для распыленияпервой жидкости. Форсунка высокого качества даётраспыл в виде конуса«факел»получается ровный и беспрерывный.

Расположение, и признаки неисправности реле

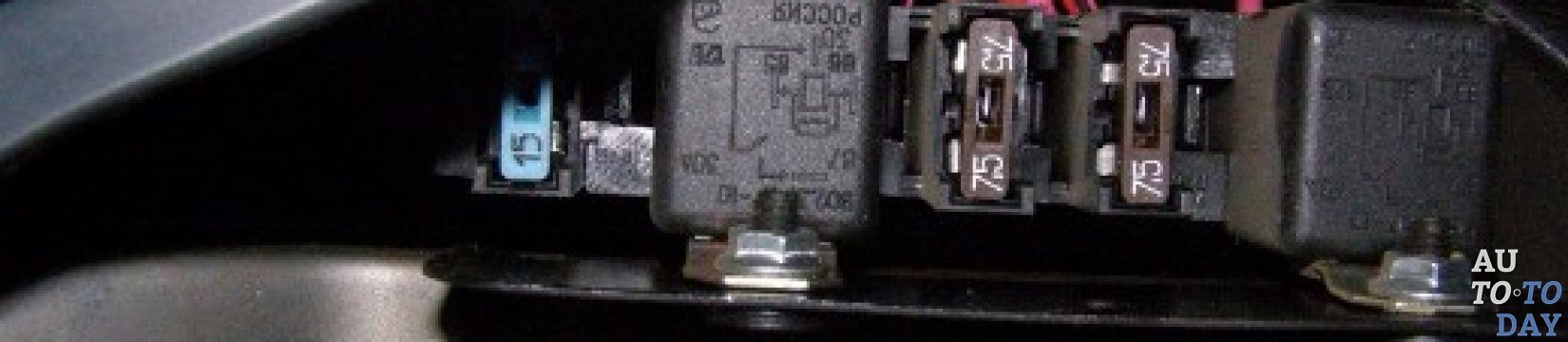

Переходим к рассмотрению признаков неисправностей в реле топливного насоса. Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле. Увидеть расположение вы можете на картинке ниже. Реле топливного насоса Так же, местом установки реле ТН может быть область возле блока управления впрыском. Если рассматривать автомобили от ВАЗ, то реле находится под «торпедой».

Теперь узнаем признаки неисправного реле бензонасоса:

  • Нет подачи питания на бензонасос;
  • Постоянно гудит насос (должен выключатся, после достижения оптимального давления);
  • Работает ТН даже после превышения максимального порога оборотов двигателя (данная функция есть не на всех автомобилях!)

Важно! На некоторых авто возможен старт даже со сбоями в реле. В таком случае, завести можно при помощи стартера.

Проводят диагностику реле ТН следующим образом: подключают лампочку между выходами 85 и 86. Если лампочка не горит после зажигания – реле неисправно. Ещё одни вариант: ставим перемычку между выходами 87 и 30; если после зажигания БН заработал, то реле сломано. Самым простым, но не самым дешёвым способом проверки является установка рабочего реле на место старого.

Причины неполадок детали

Мы знаем о том, что собой представляет реле ТН, и какие признаки его поломки или некорректной работы. Теперь рассмотрим возможные неисправности реле. Самой первой и самой очевидной причиной неполадок в реле является его естественный износ. У каждой детали есть свой срок службы, и когда он проходит – она ломается.

Если реле было относительно новым, то следует искать неполадки в списке ниже.

  • Фабричный брак (не частое явление, но может быть и такое);
  • Попадание влаги (реле на вид будет очень ржавое);
  • Нарушение электрической цепи или короткое замыкание;
  • Вышли из строя конденсаторы.
В таком случае говорят, что «перегорело реле», и нужно уже думать о том, менять его или заниматься починкой.

Как заменить реле топливного насоса в автомобиле, пошаговая инструкция

Для начала, вам нужно найти это самое реле. Как уже писалось выше, в зависимости от автомобиля, оно может находиться в разных местах. Поэтому, расположение реле ТН в данной статье может отличаться от расположения в вашем автомобиле. Но! Порядок замены будет оставаться прежним.

И так, начинаем замену реле бензонасоса:

  1. Демонтируем центральный подлокотник;
  2. Снимаем часть «торпеды», в которой находится пепельница и прикуриватель;
  3. Снимаем пластиковую защиту;
  4. Откручиваем гайки, которые крепят реле к кузову;
  5. Вытаскиваем старое реле и устанавливаем новое в пазы. Порядок сбора аналогичен порядку разбора.

Мы расписали причины и признаки неисправностей реле бензонасоса, рассмотрели его функционал и месторасположение. При диагностике отклонений от нужной работы, нужно немедленно заняться этой деталью автомобиля, так как если реле ТН полностью перестанет работать – вы не сможете завести автомобиль. Таким образом, прочитав эту статью, вы сможете сами произвести замену этой детали в своём гараже.
