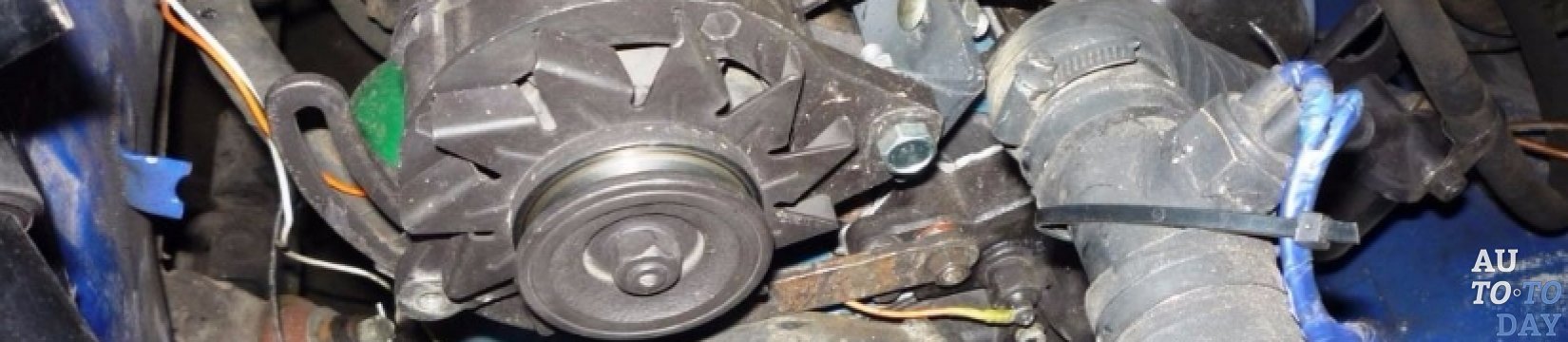

Генератор Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

Знаете ли вы? Первая модель генератора была создана Робертом Ван де Граафом, американским физиком. В 1929 году он разработал прибор высокого напряжения, действующий на основе электризации диэлектрической ленты.

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

  1. Сначала отключите электрическую сеть.
  2. Далее запустите и прогрейте генератор.
  3. Подсоедините механизм к сети.
  4. Отключите устройство от запасной сети, заглушите.
  5. Теперь включите электропитание.
Важно! Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя.

Конструкция генератора

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца. Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Ремень генератораРабота аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор. При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Интересно! Электронный LC-генератором разработал и запатентовал Ральф Хартли. Есть три вида устройства Хартли: генератор с общим эмиттером, с общим коллектором и с общей базой.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

  • Слабый контакт щёток;
  • Поломан регулятор напряжения;
  • Неисправности с обмоткой ротора;
  • Проблемы с проводкой;
  • Нет контакта с массой.
В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке, плохом соединении лампы с электропроводкой. Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.

Высокий уровень шума

ГенераторОдной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит неприятный скрип или вой во время работы, раздающийся свист из подкапотного пространства. Для начала проверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

  • Свободная работа ротора,
  • Приводной ремень
  • Привод и корпус.
Проверка щеткодержателя Если всё в порядке, проверяйте щётки и контактные кольца. Эти детали во время работы изнашиваются очень быстро: перекашиваются, заклинивают, забиваются пылью. Для детальной проверки обмотки ротора воспользуйтесь мультиметром. Переведите прибор в режим омметра и подключите к контактам генератора. Работоспособные, правильные показания – от 1.8 до пяти Ом. Если результат замера занижен – есть замыкание в витках обмотки, если завышены – обрыв обмотки.

Таким же образом проверяется статор. Слишком высокий показатель сопротивления свидетельствует о плохом контакте обмоток с массой или о его отсутствии. Диоды блока выпрямителя проверяются после отсоединения от обмоток статора. Плюсовой зажим мультиметра подключите к плюсу выпрямителя, а минусовой зажим прибора - к фазе . Снимите показания и поменяйте щупы местами. Теперь сверьте первое и второе значения. Если вторые показания отличаются от предыдущих значений, то диод рабочий. Если же не отличаются, он не исправен.

Сборка и разборка генератора

Разберёмся, как разобрать генератор для последующего ремонта. Для начала очистите его от пыли и грязи. Затем действуйте поэтапно:

    Проверка исправности ротора
  1. Открутите гайки крепления задней крышки и снимите её.
  2. Выкрутите гайки щёткодержателя, отсоедините выходы обмотки и выпрямителя, затем клеммы держателя щёток. Держатель извлеките.
  3. Выкручивайте крепёжные элементы выпрямителя и корпуса и снимайте ротор с крышкой.
  4. Открутите гайку крепящую якорь и снимите его.
  5. Проверьте обмотки якоря на целостность и замыкание.
  6. Далее по тому же порядку осматривайте статор, его обмотку.
  7. Затем осмотрите диоды выпрямителя.
  8. Тщательно осмотрите подшипники и их посадочные места, крышку с боку привода. Если подшипники требуют замены, выкрутите крепёж деталей, снимите и установите новый
  9. Со стороны колец осмотрите крышку генератора и её прокладку, если есть дефекты, замените.
Собирается механизм в последовательности обратной разборке, как подключить генератор на УАЗ, описано выше.

Внимание! В генераторе достаточно мелких деталей, поэтому, разбирая устройство, позаботьтесь о ёмкости для их хранения. Запоминайте последовательность этапов своей работы.
Разборка генератора УАЗ проводится в приспособленном для этого помещении: боксе, просторном гараже. Процесс нужно проводить при хорошем освещении. Если вы не уверенны в своих познаниях в электронике и механике, лучше обратитесь к мастерам.
