Как правильно выполнить замену датчика температуры охлаждающей жидкости?

22 Октября 2016

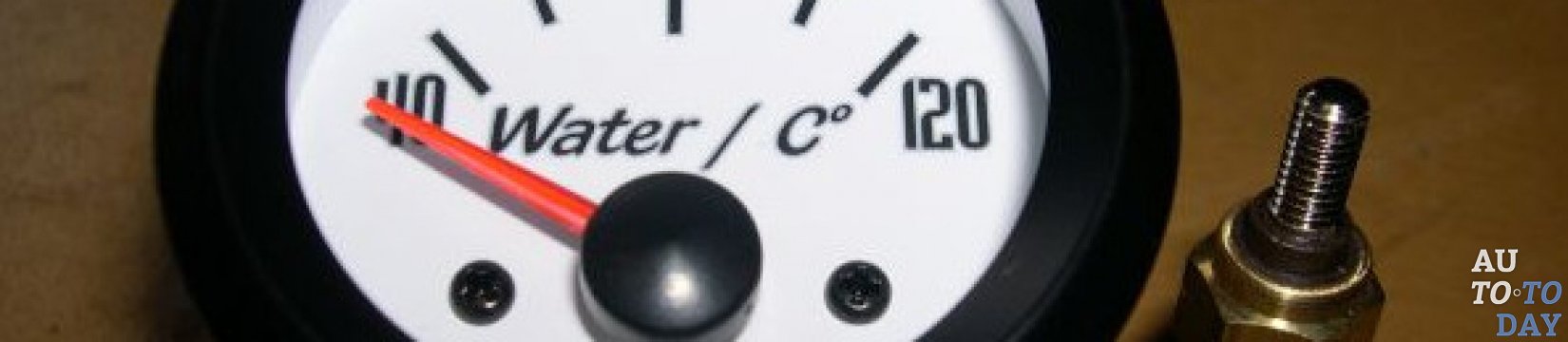

Датчик температуры охлаждающей жидкости Датчик температуры охлаждающей жидкости - элемент электронной охладительной системы. Он отвечает за терморегуляцию двигателя, фиксирует температуру охлаждающей жидкости и выводит информацию на экран. Водитель, в свою очередь, имеет возможность следить за состоянием двигателя и его работой: при каких температурах он работает, холодный ли он, как он нагревается и т.д.

Где находится датчик

Датчик охлаждающей жидкости встроенный в часть выпускного патрубка головки блока цилиндров, то есть между головкой блока и термостатом. При применении двух датчиков температуры охлаждающей жидкости открываются возможности по температурному регулированию. Один датчик – устанавливается на выходе из двигателя, второй – на выходе из радиатора.

Чувствительным элементом датчика является, так называемый, термистор с отрицательным коэффициентом температуры, то есть, при нагревании двигателя, уровень электрического сопротивления уменьшается. Контроллер постоянно подает на датчик электрический заряд в 5 В для ответа датчика. При низком сопротивлении – температура повышается, и, соответственно, при высоком – температура низкая.

Датчика температуры охлаждающей жидкости

Основными критериями для определения необходимой температуры является уровень нагрузки двигателя, то есть объем засасываемого воздуха, и амплитуда вращения коленчатого вала мотора. Показания датчика температуры охлаждающей жидкости свидетельствуют не только о характере работы двигателя, но и о работе вентилятора, уровень раскрытия термостата и др.

Знаете ли Вы? Первая низкозамерзающая охлаждающая жидкость появилась в 20-х годах ХХ века и получила название "антифриз".

Когда нужна замена датчика температуры

При старте силового агрегата, когда двигатель еще холодный, топливо обогащается для быстрого прогрева движка, наблюдается незначительное повышение оборотов его работы на холостом ходу. Когда двигатель прогревается с помощью датчика температуры охлаждающей жидкости, компьютер автомобиля понимает, что обогащенное топливо можно обеднить до обычных показателей.

Соответственно, если датчик дает неправильные указатели температуры охлаждающей жидкости, топливная смесь формируется неравномерно и двигатель начинает «дёргаться».

Замена датчика температуры Самой распространенной поломкой индикатора температуры охлаждающей жидкости, где в роли реагирующего элемента используется терморезистор, есть несоответствие температуры корпуса и его сопротивления. Чаще всего, вид такой неисправности проявляется в резком увеличении сопротивления в рамках очень узкого диапазона температур корпуса, конечно, встречается и обрыв терморезистора датчика. Пуск двигателя при таких показателях невозможен, при определенных случаях машина может нуждаться в замене свечей зажигания.

Симптомы поломки или же сбоя в работе датчика температуры охлаждающей жидкости свидетельствуют о необходимости немедленной замены устройства. Это может быть, например, если движок еще не прогрет, а вентилятор уже заработал, или же чуть другая ситуация, когда вы прогрели двигатель, а он все равно не работает так как нужно, либо вы заметите повышенный расход бензина, то в любом случае следует проверить исправность этого датчика.

Виды поломок датчика могут быть самыми разными: отсутствие контакта с датчиком, потеря изоляций, наличие разрывов контактов, или же устройство отказывается работать, сбои в работе вентилятора и т.д.

Важно! Перед проверкой датчика температуры охлаждающей жидкости, не перепутайте его с датчиком указателя температуры охлаждающей жидкости.

Как найти причину неисправности датчика

Проверить и найти причину неисправности датчика температуры охладительной жидкости можно как визуально, так и с помощь разных приспособлений, таких как вольтметр, оммометр, или же мультиметр и термометр (желательно электронный).

Проверка датчика Перед проверкой нужно обследовать проводку автомобиля на наличие каких то неисправностей, так как датчику нужен постоянный приток 5 В для его правильной работы. Проверить проводку довольно таки просто: нужно отсоединить провода от датчика охлаждающей жидкости и, запустив двигатель, подсоединить к этим проводам мультиметр (вольтметр) и измерить напряжение. Если на прибор подается напряжение в 5 В, то можно приступать уже к непосредственной диагностике самого датчика.

Первый этап - визуальный (исправность датчика можно определить "на глаз"). Есть ли на корпусе отверстие, через которое вытекает охладительная жидкость, имеются ли трещины, ржавчина на зажимах – все это свидетельствует о возможной неисправности прибора.

Для более серьезной проверки нужно измерить его напряжение и сопротивление. Для этого нам потребуется вольтметр, или же мультиметр, осциограф. Все это оборудование (если у вас его нет) можно найти на любой станции технического обслуживания.

Большинство датчиков принадлежат к типу с отрицательным температурным коэффициентом сопротивления. Имеется ввиду, что чем выше температура охладительной жидкости, тем меньше показатель сопротивления.

Для определения неисправности датчика, достаточно присоединить прибор (вольтметр, мультиметр) к проводам датчика и определить напряжение при разных температурных показателях. При средних температурных показателях, напряжение должно быть от 2 до 3 В.

Ниже приведена таблица типичных значений напряжения, температуры и сопротивления датчика охлаждающей жидкости. Таблица типичных значений напряжения, температуры и сопротивления датчика охлаждающей жидкости

Заведите двигатель и прогрейте его до оптимальных температур, напряжение в датчике должно уменьшаться. Теперь вам потребуется термометр, с помощью которого можно будет получить, а затем сравнить полученные показатели с приведенными в таблице.

При напряжении на контакте в 0 В: возможно контакт для сигнала не присоединен на заземление, нарушена целостность проводов для подачи сигнала от датчика до модуля управления, если же провода в исправном состоянии и видимых повреждений не наблюдается, то необходимо проверить соединения цепей подачи напряжения и заземления на блоке управления. Если и с этим нет никаких видимы проблем, то нужно искать причину в электронном блоке управления.

Напряжении на контакте в 5 В должно объясняться одним из следующих условий:

1. Контактом для сигнала в штекере датчика не обеспечивается контакт с этим датчиком.

2. Разорвана цепь датчика.

3. Hазомкнута цепь заземления датчика.

Проверка датчика Чаще, основной проблемой является то, что напряжение и выходное сопротивление варьируются вне пределов адекватного для них диапазона. Если нормальные показатели датчика температуры охлаждающей жидкости при горячем двигателе – 0,5 В, а при холодном – 2В, то неисправный датчик может выдавать результаты на холодном – 1,5В, горячем – 1,25. Все это приводит к утрудненному запуску двигателя и переобогащению смеси топлива. Эти показатели на выдадут вам код причины неисправности, так как датчик работает в своих нормальных пределах, но все таки, его необходимо будет заменить.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охладительной жидкости не подлежит ремонту, поэтому требуется его полная замена. Стоимость такого датчика для большинства автомобилей – не большая, поэтому не составит серьезной проблемы для водителя.

Важно! Необходимо производить замену датчика температуры охладительной жидкости на датчик с такой же маркировкой. Замена на другой датчик, может повлиять на работу двигателя или же выдавать вам неверные показатели.

Необходимый инструмент

  • Ключи: 8, 13, 17,21
  • Тара для охладительной жидкости.

Процесс замены

Перед сменой датчика температуры охлаждающей жидкости необходимо снять воздушный фильтр и слить антифриз.

Сливаем антифриз Сливаем антифриз. На остывшем двигателе необходимо убрать защиту и ключом отвернуть крепление радиатора. При этом включить печку на максимум, открыть крышку расширительного бачка и кран отопителя. Ставим под радиатор тару для охладительной жидкости и медленно, чтобы не залить генератор, отворачиваем сливную пробку. Сливаем жидкость, примерно, минут 10. Потом ставим тару под движок, находим под модулем зажигания на блоке цилиндров пробку и открутив ее, опять ждем около 10 минут для полного слива жидкости.

Важно! Перед тем, как перейти к замене датчика, протрите горлышка каждого из отверствий.

Смена и снятие датчика температур охлаждающей жидкости. В соответствии с маркой вашего авто устанавливаем расположении датчика температуры охлаждающей жидкости. Приступаем к его снятию. Снимаем защитный слой резины, на корпусе датчика определяем расположение его маркировки, что бы следующий поставить в таком же положении. С помощью ключа выкручиваем измерительный прибор и, соответственно, ставим новый датчик. Заливаем обратно антифриз в радиатор и блок цилиндров мотора.

Если прибор не работает, то нужно еще раз внимательно осмотреть его на наличие брака, или же утечки охладительной жидкости, возможно вы забрызгали генератор, либо не залили охлаждающую жидкость, неплотно завинтили измеритель.

Что будет если не заменить датчик вовремя

Датчик температуры охлаждающей жидкости отвечает за множество функций вашей машины и, в частности, двигателя. Неисправность датчика или же его цепи, влечёт за собой увеличение углекислого газа и сопутствующих веществ в окружающей среде. Кроме того, наблюдается, перегрев двигателя, либо его медленное нагревание, очень сильно увеличится расход топлива.

Важно! Многие проблемы датчика температуры охладительной жидкости зависят от качества проводки, плотности соединителей и их качества.
Дальнейшее использование неисправного датчика температуры охладительной системы влечёт за собой частую остановку двигателя и его поломку.
