Споттер для кузовного ремонта

20 Октября 2016

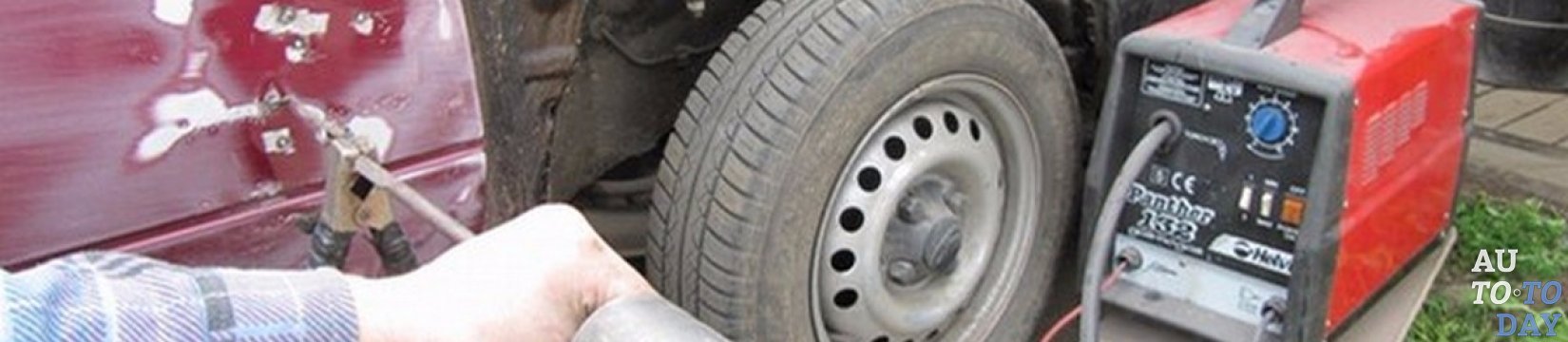

Споттер Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию). Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

Трансформаторный. Такой аппарат можно изготовить самостоятельно.

Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Инверторный споттер

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Споттер своими руками

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Схема работы споттера Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

Споттер своими руками 5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

Самодельный обратный молоток На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.
