Как соорудить прицеп для лодки самому?

19 Сентября 2016

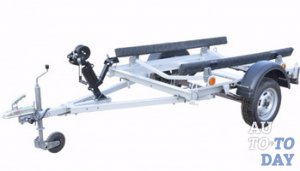

Прицеп для лодки Любители рыбалки часто озадачены вопросом, как доставить лодку на место отдыха. Транспортировать плавсредство можно на прицепе: его можно купить (но готовое изделие иногда не подходит по параметрам под вашу лодку, да и стоит дорого) или сделать собственноручно (обойдется дешевле и, к тому же, появится возможность усовершенствовать прицеп под свои потребности). В статье мы расскажем, как сделать прицеп для лодки самому.

Собрав прицеп для лодки своими руками, вы получите ряд выгод:

• Не нужно переплачивать спецтранспорту за доставку лодки/катера на водоем.

• Можно выезжать на разные водоемы в любое время.

• Можно поднимать лодку из воды (это продлит жизнь плавучему средству и облегчит уход за ним).

• Можно хранить лодку на прицепе (особенно удобно для холодного времени года).

Помните! Лодочные прицепы своими руками – транспортное средство. Прицеп должен быть безопасным на дороге.

Прицеп и ГИБДД, какой должен быть прицеп для лодки

Прицеп для лодки

Поскольку лодочный прицеп своими руками относят к транспортному средству, то его надлежит зарегистрировать в ГИБДД (на это у вас будет 5 дней с момента завершения сборки прицепа) и купить страховку гражданской ответственности на прицеп.

Помните! Выезжать на дорогу без талона о прохождении государственного технического осмотра и номерного знака (это выдает ГИБДД) запрещено! Перечисленные документы должны быть всегда при вас, если отправляетесь в дорогу с лодочным прицепом.

Что понадобится для оформления прицепа в ГИБДД:

• Грамотный чертеж прицепа. Высота прицепа с лодкой не должна превышать 3,8 м, ширина – 2,2 м; длина прицепа вместе с тягачом должна быть меньше 20 м. Параметры прицепа в чертежах должны быть четко указаны.

Регистрация транспорта • С чертежом вы должны пройти тестирование (в организации, имеющей лицензию на проведение подобного вида работ: автошкола, МРЭО, частная организация) и получить заключение о состоянии транспортного средства. Только в этом случае вы сможете поставить прицеп на учет в ГИБДД.

• С заключением о состоянии транспортного средства отправляйтесь в ГИБДД и получайте техталон и госномер.

Что нужно для создания прицепа

Изготовить прицеп для лодки вы сможете при наличии таких материалов:

• Сертифицированная торсионная ось и сцепное устройство.

• Металлический профиль с толщиной стенки 4мм размером 60х40х2 или труба размером 80х40х3,5. Для легких лодок можно использовать алюминиевый профиль толщиной 12-15 мм.

• Швеллер 12.

• Железо (лист) толщиной 2 мм.

• Крылья и брызговики.

• Опорная ножка.

• Проводка.

• Светотехника: фары, стопы, подсветка для номера.

• Колеса.

• Ручная лебедка с тросом.

• Кильблоки либо полиуретан для их вытачивания.

• Антикоррозийное покрытие, шпатлевка, грунтовка и краска (можно купить обычную эмаль).

Выбираем материал

Перед тем как самому сделать лодочный прицеп, надлежит позаботиться о материалах. Прицеп для лодки должен быть относительно легким, потому для его сборки не подходят толстые швеллера и толстостенные трубы. Материал для прицепа должен быть легким, но прочным.

Необходимый инструмент

Чтобы сделать прицеп для катера/лодки своими руками, вам понадобится такой набор инструментов:

• Сварочный аппарат.

• Болгарка.

• Дрель и сверла.

• Набор ключей, молоток.

• Гараж.

• Чертеж (по нему можно рассчитать количество комплектующих деталей и расходных материалов для прицепа). Схема лодочного прицепа должна соответствовать габаритам вашего плавсудна.

Чертеж прицепа для лодки

Поэтапное изготовление

Прицеп для перевозки катера/лодки своими руками собирается поэтапно. Но перед сборкой обязательно высчитайте вес будущего изделия: автомобиль должен справиться с нагрузкой. Помните! Есть ограничения по весу!

Внимание! Собирая конструкцию, надлежит рассчитать балансировку прицепа: вес лодки должен равномерно распределиться по ширине лодки.

Как сделать раму

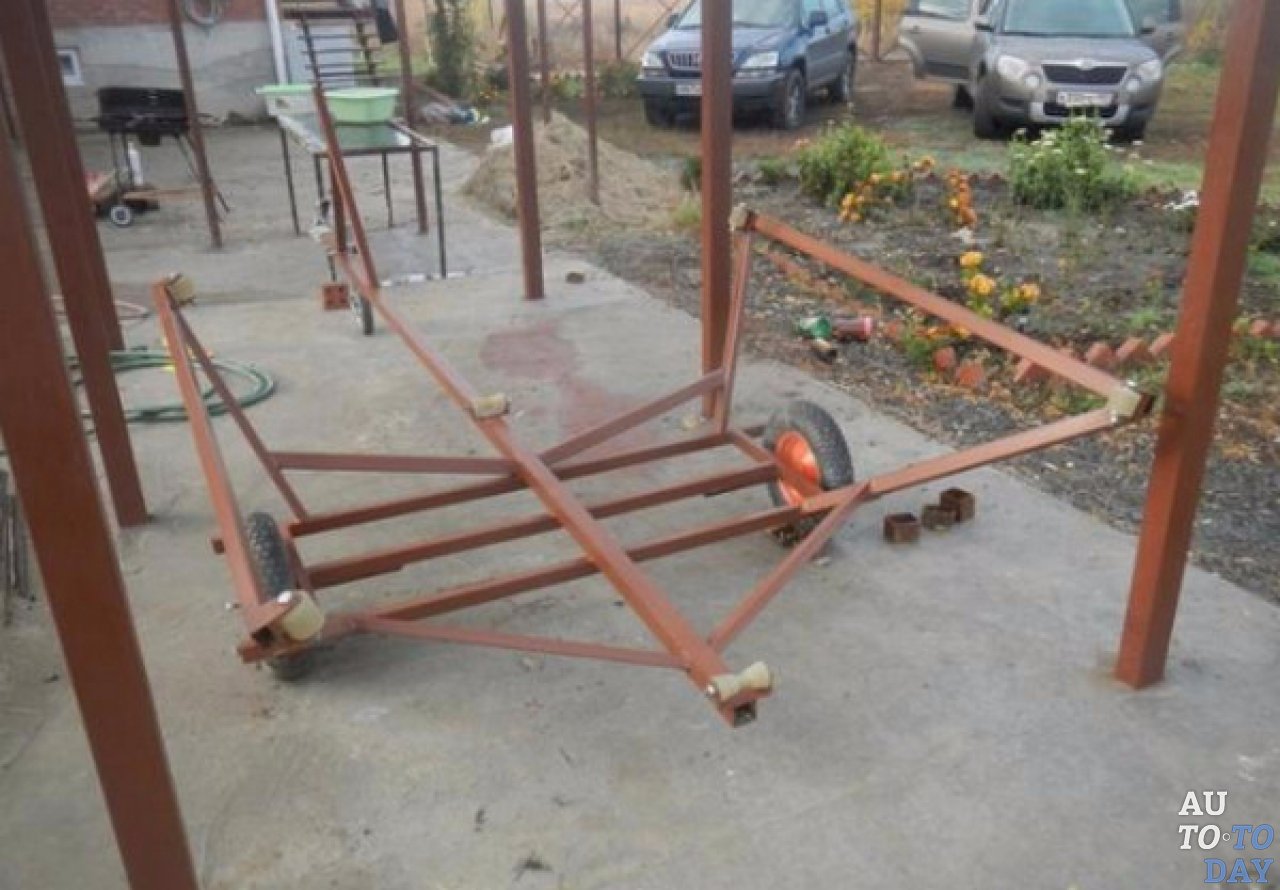

Прежде чем изготовить прицеп для лодки, надлежит собрать раму. Помните, что все элементы рамы между собой соединяются при помощи сварки отдельно от ходовой части и оси. Каркас рамы делают из профиля или трубы (например, прямоугольная труба 80х40х3,5), стыки усиливаются тонкими металлическими косынками.

Ось прицепа Ставим рулевое колесо (это не обязательно). С его помощью можно будет перемещать прицеп вручную. Нижняя рукоять рулевого колеса регулирует его высоту и положение колеса относительно оси прицепа. Для перемещения прицепа вручную рулевое колесо опускается, и можно с его помощью направлять прицеп в нужную сторону. Ось и сцепку фиксируют болтами М12 или М13 (дрелью делают отверстия нужного диаметра).

Внимание! Проверьте балансировку рамы: ось по отношению к центральной балке должна быть перпендикулярной.

Поставьте крепежный механизм в месте присоединения оси и фаркопа (для этого нужно просверлить отверстия). Крепежный механизм лучше купить готовый. Чтобы проверить точность балансировки, поставьте колеса, соедините пустой прицеп с машиной и проедьтесь. Если прицеп не «уводит» в стороны, то балансировка сделана правильно. Теперь проверьте балансировку вместе с лодкой. Нагрузка на сцепку должна быть в пределах 50-80 кг. Если замечены отклонения во время тестового заезда, то придется переставлять ось.

Установка опор

Прицепы под лодку должны иметь опоры:

• Опорная ножка и страховочный трос.

• Опора для лебедки. Ее делают из трубы 60х40х2. Приваривают лебедку к передней части оси над опорной ножкой.

• Опоры крыльев. Для них подойдет труба 60х40х2.

• Опоры кильблоков. Изготавливаются из полос металла толщиной 4 мм и больше. Полоски нарезают на гильотине и сваривают.

Внимание! Ролик на оси должен легко «ходить». Если он будет «заедать», то киль лодки повредит ролик.

Килевые ролики Длина опоры кильблоков должна быть такой, чтобы колеса попадали на элемент продольного набора лодки/катера и не давили одной стороной на обшивку лодки, а плотно прилегали. Так днище меньше деформируется. Чтобы определить, под каким углом ставить ролики, вырежьте из фанеры макет днища лодки, и под эту копию подгоняйте ролики.

Изготовление килевых роликов Если вы решили сделать лодочный прицеп своими руками, то должны знать, как сделать ролики самому. Вам потребуется кусок (кругляк) полиуретана. На токарном станке выточите 4 боковых и 2 килевых ролика. Посредине ролика нужно сделать отверстие под болты М14 (ними ролик крепится к оси). Теперь следует нарезать 50 уголочков из уголка 50, просверлить в них дырки и сварить П-образные кронштейны для осей и скрутить готовый ролик в одно целое.

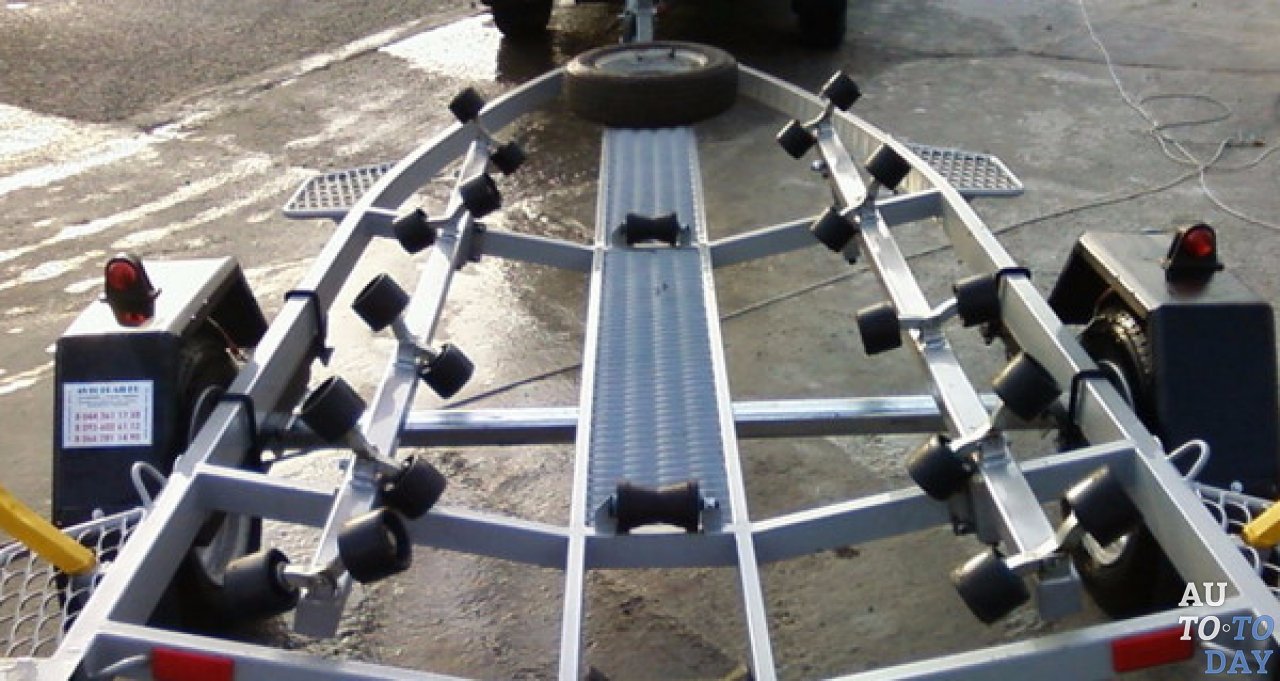

Ролики с подшипниками

Установка фар

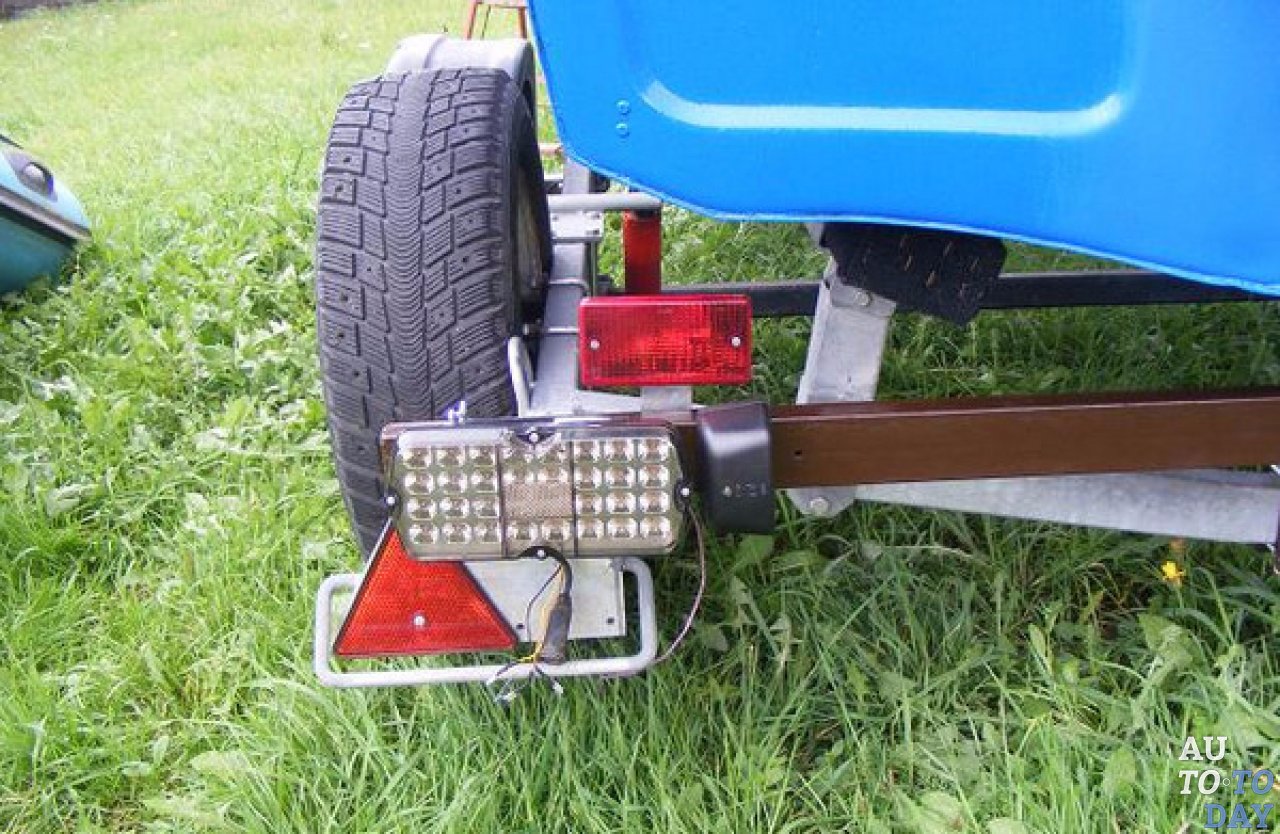

Фары на прицепе должны быть обязательно, так как перевозить лодку вы будете по трассе. Вся светотехника устанавливается на подваренной легкой трубе сзади (внизу прицепа). Прицеп для моторной лодки своими руками должен иметь номерной знак и подсветку для него (размещается на той же подваренной трубе). Подключить фары (стопы и повороты) можно с помощью разъемов у фаркопа. Проводку надлежит закрепить под местом лодки (так она не повредится).

Фары для прицепа

Покраска

После того как вы сделали прицеп под лодку, его надлежит покрасить. Перед покраской на все металлические детали нужно нанести антикоррозийное покрытие (дать ему высохнуть), прогрунтовать, а при необходимости сначала зашпаклевать, а потом нанести грунтовку. Красить прицеп можно обычной эмалью (кисточкой или из пульверизатора).

Знаете ли вы? Вес плавсредства распределяется так: 70% - на фаркоповую часть, 30% - на заднюю.
