VTEC в расшифровке звучит как Variable Valve Timing and Lift Electronic Control (электронная система для управления высоты подъема и времени открытия клапанов). Основными преимуществами стали экономичность, тяга на низах, взрывной характер.
Открытие состояло в том, что это был первый двигатель, параметры которого можно менять во время движения машины. Благодаря данной системе появился качественный новый стандарт бензиновых двигателей.
Принципы работы системы VTEC
При сравнении характеристик двигателей заметно, что максимальный крутящий момент у одних достигается на оборотах 1800-3000 об/мин (низкие), а у других – на 3000-4500 об/мин (высокие). Это можно объяснить тем, что наиболее эффективное заполнение цилиндров топливно-воздушной смесью, получение максимального крутящего момента осуществимо на определенных оборотах, в зависимости от системы впускного тракта и настроек газораспределительной конструкции. То есть фазы газораспределительного механизма определяют «темперамент» двигателя, и задать их можно профилем кулачков распредвала.
Например, рассмотрим двигатель, который работает на 20 об/мин, клапаны задействуются 10 раз/мин (достаточно редко). Чтобы снять на таких оборотах максимальный момент, клапаны должны открываться на начале такта всасывания, когда только начинается движение поршня от ВМТ (верхней мертвой точки), и закрываться, когда поршень приходит в НМТ (нижнюю мертвую точку). То есть работа клапанного механизма не должна иметь никаких задержек, чтобы не упал крутящий момент. Так можно повысить эффективность во время наполнения цилиндров новым зарядом.
Если достигнуть 4000 об/мин (частота вращения), клапаны (впускной и выпускной) открываться и закрываться будут 33 раза в секунду (2000 раз/мин) – достаточно часто.
Для того, чтобы улучшить наполнение цилиндров ТВС на высоких оборотах, настройте впускной клапан так, чтобы открытие происходило до того, как поршень приходит в нижнюю мертвую точку, а закрывался позже – после прохождения в верхнюю мертвую точку. В таком случае мощность на высоких оборотах возрастет. Конструкторы вынуждены делать среднюю регулировку фаз газораспределения и выбирать подходящий профиль кулачков распредвала. Данный подход не слишком оптимален.
Система VTEC как раз создана для того, чтобы двигатель работал в идеальных условиях на любых оборотах. У двигателей VTEC имеется специальный механизм, распредвал которого имеет кулачки для оборотов (низких и высоких) коленчатого вала в двигателе, этим достигается различный момент открывания, закрывания и высоты подъема клапанов. Это обеспечивает стабильность на средних и низких оборотах, а также хорошую мощность на высоких.
Разновидности системы
Сегодня система VTEC имеет множество разновидностей. Две основные подкатегории основываются на экономичности и мощности. Разновидности системы:
• DOHC VTEC (1989-2001) считался самым мощным до 2001 года;
• SOHC VTEC (1991-2001) – более простой, но также мощный;
• SOHC VTEC-E (1991-2001) – наиболее экономичный, не имеет взрывного характера;
• 3-stage VTEC (1995-2001) совмещает SOHC VTEC и VTEC-E, но различает средние, высокие и редкие обороты.
• DOHC i-VTEC (с 2001)
• SOHC i-VTEC (с 2006)
• DOHC i-VTEC I (с 2001)
• 3-stage i-VTEC (с 2006) ֪– только на гибридах.
Варианты, где имеется приставка «i» (Intelligent) – потомки первых двигателей VTEC, используются на современных двигателях Хонды. i-VTEC создан в 2001 году, во время появления Honda Civic (7 поколения), обновленная версия работает на новых двигателях Honda.

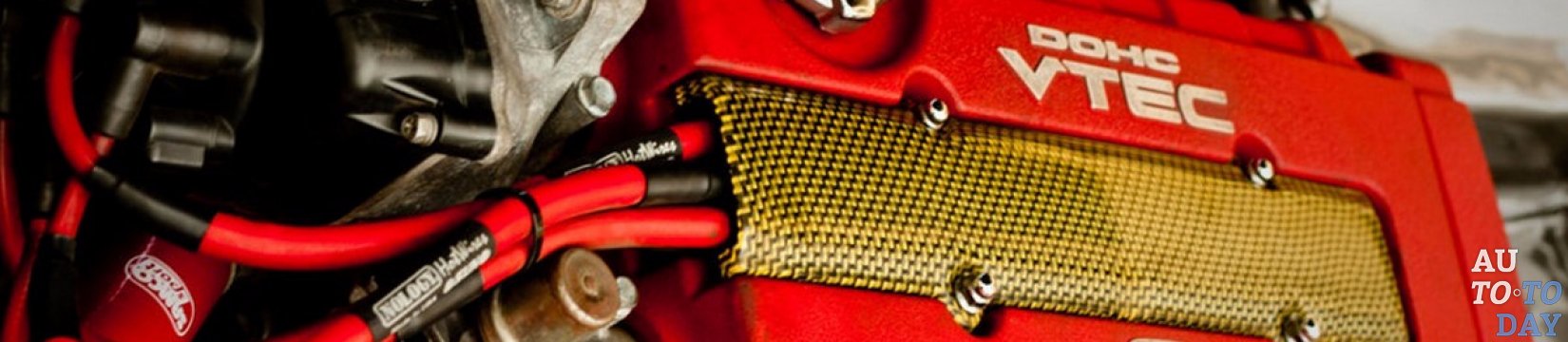

Семейство DOHC VTEC
В основе конструкции DOHC VTEC лежит газораспределительный механизм з 4 клапанами.
Для каждого клапана VTEC (впускного и выпускного) предусмотрен отдельный распределительный вал.
Каждая пара клапанов имеет 3 кулачка (на распределительном вале). Боковые предназначены для небольших оборотов, центральный для высоких. Кулачки влияют на клапаны через рокера (три рокера на два клапана).
Каждый рокер оборудован гидравлическим поршеньком, который в случае управляемых воздействий смещается и соединяется в одно целое.
В среднем рокере находится специальная пружина – обеспечивает контакт кулачка и рокера на небольших оборотах.
Во время работы мотора на невысоких оборотах рокера не блокируются, поэтому каждый из них независимо движется по закону, что описан соответствующему кулачку. Средний кулачок также вращается с остальными, но не принимает никакого участия в работе газораспределительного механизма. Когда двигатель переходит на режим высоких оборотов – получает команду на исполняющее устройство и заставляет перемещаться поршеньки в рокерах. Из-за этого рокера заблокируются. Вследствие все элементы становятся под контролем центрального кулачка, и он сможет самостоятельно управлять клапанами.
Семейство SOHC VTEC
Данная система имеет один распределительный вал и подходит для впускных клапанов. Эффективность работы ниже, чем у DOHC VTEC, но у SOHC VTEC имеют меньшие габариты и массу, а также более простую конструкцию.
Главная задача – как можно больше снизить расход топлива и сделать двигатели более экологическими. Топливно-воздушная смесь поступает в цилиндры через впускной клапан на малых оборотах. Когда смесь попадает в цилиндры, она завихряется и интенсивно сгорает. Когда количество оборотов растет, система VTEC срабатывает, и клапаны начинают работать совместно.
В 3-stage SOHC VTEC газораспределительный механизм имеет уже 3 режима работы. На низких оборотах двигатель работает экономично на обедненной ТВС. Используется только один впускной клапан.
Второй клапан включается на средних оборотах, но высота клапанов и фазы газораспределения не меняются. Мотор реализует высокий крутящий момент. Во время режима высоких оборотов 2 клапана находятся под управлением центрального кулачка, который отвечает за съём максимальной мощности с двигателя.
Семейство i-VTEC
i-VTEC предусматривает использование дополнительной системы VTC, которая регулирует момент открытия впускных клапанов. В зависимости от нагрузки двигателя задаются фазы открытия клапанов, и отрегулировать их можно, изменив угол установки впускного вала относительно выпускного.
Система VTC дает возможность эффективного наполнения цилиндров двигателя ТВС. Из-за этого мощность двигателя может увеличиться до 20%, крутящий момент на 10%, снижается расход топлива и выбрасывание вредных веществ на 10-20%.
Головка блока мотора с системой VTEC-i находится рядом с механизмом поворота распределяющего впускного вала (встроен в цепочку цепного привода).
Система изменила высоту поднятия и длительность открытия клапанов. Сегодня механизм устроен так, что на распределительном вале имеются по 3 кулачка на 2 клапана. Гидравлика несложная, встроенная в рычаги клапанов. Управление клапанами получает какой-нибудь кулачок в зависимости от оборотов. Когда обороты маленькие, VTEC выключает один з клапанов (впускных) на цилиндр, тем самым добиваясь движения заряда. На больших оборотах – высота подъема и фаза открытия клапанов увеличивает степень наполнения цилиндра.
Но, так как подкручивать фазы сейчас популярно, это стали делать и инженеры Хонды. Они добавили к VTEC механизм, который постоянно изменяет фазы и докручивает распределяющий вал до 60 градусов. Система получила название VTEC-i («intelligent» – разумный).
Главное отличие от всех марок автомобилей в том, что Хонда, кроме подкручивания распределяющего вала, может изменить высоту подъема клапанов, а это не менее важно!
