Как разобрать генератор ВАЗ?

20 Июля 2016

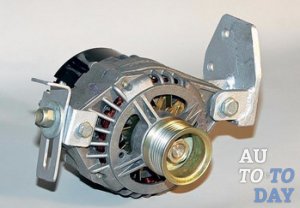

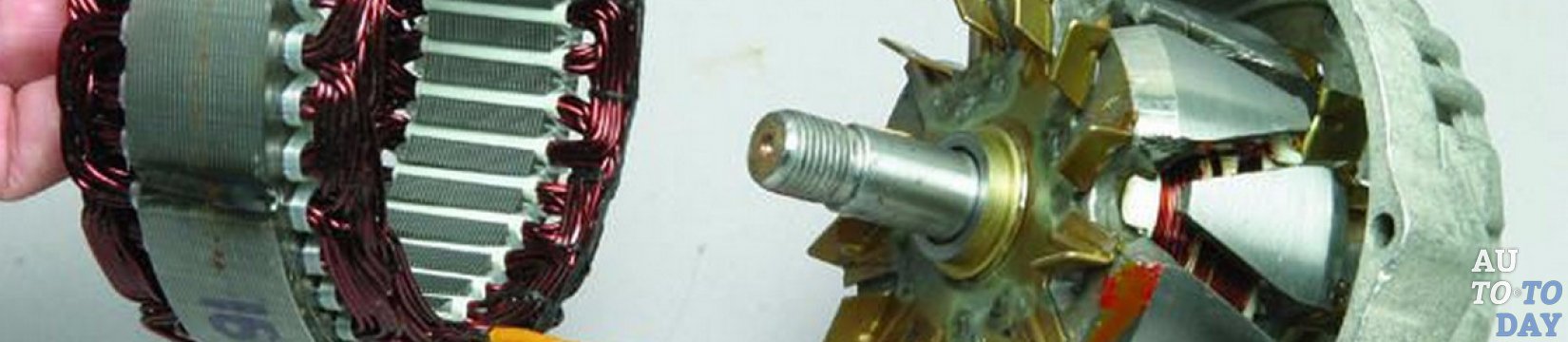

Генератор ВАЗ Генератор любой из моделей автомобилей ВАЗ – это деталь, без которой невозможно функционирование автомобиля. Проверка его состояния в идеале должна производиться систематически каждые 15 000 километров. Если при диагностике этого элемента системы питания автомобиля возникли некоторые замечания, их следует безотлагательно устранить. В этой статье мы расскажем вам, как разобрать генератор автомобиля марки ВАЗ. Проинструктируем, как снять генератор своими усилиями, а также извлечь регулятор напряжения, диодный мост и заменить подшипники.

Что понадобится?

Прежде чем начинать ремонт генераторов любой из моделей автомобилей ВАЗ, их нужно сперва снять, после чего извлечь регулятор напряжения и выпрямительный блок.

Интересно знать! Машины с силовыми агрегатами, работающими на бензине, используют разрежение, которое возникает за дроссельной заслонкой. Дизельные двигатели лишены такой заслонки, вместо неё установлена лопастная вакуумная помпа, которая монтируется на задний конец генератора.

Запчасти

Инструменты

Если вы уже конкретно задались вопросом, как починить некорректно работающий генератор, то для полной его переборки вам необходимо приобрести следующие детали:

- передний и задний подшипники;

- регулятор напряжения генератора;

- диодный мост;

- гайки на 8 – несколько штук;

- реле-регулятор, если оно требует замены.

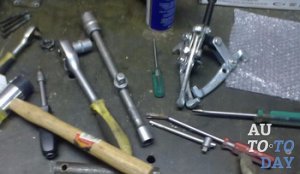

Инструменты

Чтобы при проведении работ не оказалось, что у вас не хватает инструментов, возьмите следующие:

- наиболее полный набор ключей: как гаечных, так и накидных;

- отвёртки: плоскую и крестовую;

- мультиметр или омметр;

- специальный съёмник подшипников;

- молоток;

- трубчатые правки или накидные головки.

Сборка и разборка

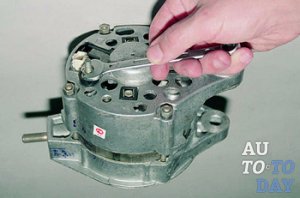

Снимаем генератор В основном, если генератор уже не подзаряжает аккумуляторную батарею автомобиля или сбоит, то проблема заключается в ремне привода. Поэтому сначала проверьте его натяжение. Если же он в порядке, тогда следует снять генератор, разобрать его и отремонтировать. Покупка нового генератора обойдётся значительно дороже замены некоторых дешёвых его изношенных деталей. Эта процедура не отличается большой сложностью, но достаточно кропотлива. Здесь главное – всё правильно обратно собрать. Итак, как самому отремонтировать вызывающий подозрения генератор ВАЗ? Читайте подробную инструкцию далее.

Знаете ли Вы? Мощность питания возбуждающей обмотки равна двадцатой части номинальной мощности на выходе генератора автомобиля. Ещё столько же затрачивается на вращение ротора и выдачу номинального напряжения на выходе ненагруженного генераторного механизма.

Снятие генератора

Перед снятием генератора отсоедините провод аккумуляторной батареи и возьмите ключи на «10» и на «13». Затем:

1. Открутите крепёжную гайку проводов к выводу "В+" ключом на «10».

2. Снимите провода вывода "В+".

3. Отсоедините провод питания генератора.

4. Снимите генераторный ремень.

5. Отверните болт регулировки и фиксирующую гайку.

6. Демонтируйте натяжную планку генератора.

7. Ослабьте нижнее крепление генератора, используя ключ на «13».

8. Снимите крепёжный болт.

9. Вытаскивайте генератор.

Снятие регулятора напряжения генератора

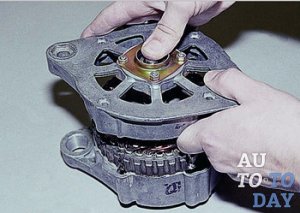

Снимаем переднюю крышку После того как генератор оказался у вас в руках, нужно проверить и, возможно, заменить регулятор напряжения. Для этого:

1. Отожмите три пружинных фиксатора и снимите кожух, защищающий диодный мост генератора.

2. Открутите крепёжные винты реле-регулятора крестовой отвёрткой.

3. Отсоедините колодку от вывода регулятора напряжения и демонтируйте его.

Интересно! Вокруг статорной обмотки образуется собственное магнитное поле, которое взаимодействует с роторным полем. Это приводит к образованию сопротивления вращению на генераторном валу.

Снятие диодного моста с генератора

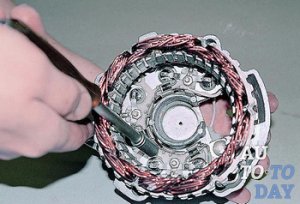

Откручиваем болты Для снятия выпрямительного блока, он же диодный мост, вам понадобится накидной ключ на «8», торцевой ключ на «10» и крестовая отвёртка. Далее:

1. Открутите три болта, соединяющие выводы обмоток статора с выпрямительным блоком, накидным ключом на «8» и болт, который держит диодный мост.

Важно! Обязательно запомните расположение изолирующих и упорных шайб.

2. Отогните по сторонам провода выводов статорной обмотки.

3. Открутите крепёжный винт конденсатора, используя крестовую отвёртку.

4. Снимите диодный мост вместе с конденсатором.

5. Отверните пару гаек контактного болта торцевым ключом на «10».

6. Снимите болта втулки: дистанционную и изолирующую.

7. Выньте болт из диодного моста, а наконечник конденсатора вытащить с контактного болта.

Замена переднего и заднего подшипников генератора

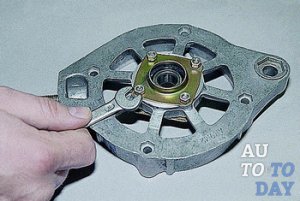

Замена подшипника Продолжаем далее ремонт генератора на модели автомобилей ВАЗ. Для снятия подшипников генератора вам будет нужен торцевой ключ на «8», плоская отвертка, головка на «27», большой рожковый ключ и глубокая головка на «19».

Важно! Прежде чем приступить к снятию генераторных крышек: передней и задней, необходимо пометить маркером, как они расположены.

1. Отверните болты торцевым ключом на «8».

2. Плоской отвёрткой раздвиньте генераторные крышки.

3. Отсоедините их друг от друга вместе со статорной обмоткой.

4. Приступайте ко снятию старого переднего подшипника и установке нового.

5. Приложите к нему головку подходящего диаметра и лёгкими ударами молотка выбейте его.

6. Смажьте посадочное место подшипника.

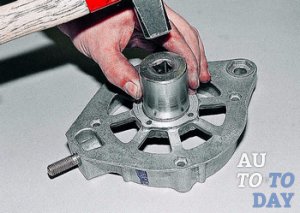

Выбиваем старый подшипник 7. Новый элемент устанавливается с помощью изношенного. Приложите его сверху и несильно забивайте подшипник по кругу.

8. Новый передний подшипник генератора установлен.

9. Приступайте ко снятию старого заднего подшипника и установке нового.

10. Если у вас нет специального съёмника, не беда. Можно воспользоваться большим рожковым ключом.

11. Подцепите ним задний подшипник.

12. Легко ударяя молотком по ключу, двигая его по кругу, снимите элемент генератора.

13. Снимите подшипник с роторного вала генератора.

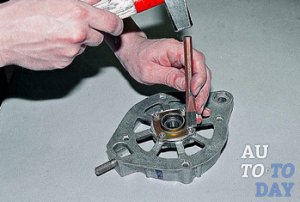

Замена подшипника 14. Установить новый можно при помощи небольшого отрезка трубы с подходящим диаметром. Слегка ударяя по ней молотком, напрессуйте новый подшипник на роторный вал генератора.

Полезно знать! Чтобы проверить работу реле-регулятора, нужно измерить напряжение на аккумуляторе. Перед запуском двигателя оно составляет 12 В, а после несколько повысится.

Сборка генератора

Сборка генератора должна происходить, естественно, в порядке, обратном разборке, но при этом следует учесть несколько нюансов:

• Каждый подшипник запрессовывается молотком и оправкой подходящего диаметра.

• Крышки генератора обязательно осматривайте на предмет дефектов.

• Крышки нужно соединять исключительно по ранее проставленным меткам.

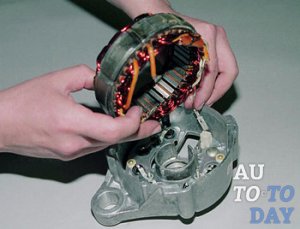

Обратная сборка • Если одна из крышек будет повреждена, то уплотнительное кольцо, находящееся между ними, также следует заменить, ибо на нём тоже могут быть незаметные повреждения в виде разрывов или трещин.
