Предохранители в Geely MK

30 Июня 2016

Geely MK Нередко выход из строя предохранителя крайне отрицательно сказывается на работе автомобиля, причем владелец не всегда понимает, где именно искать причину проблемы. Поэтому в первую очередь стоит определить местонахождение интересующего вас блока предохранителей, в данном случае в автомобиле Geely MK.

Где находится блок предохранителей

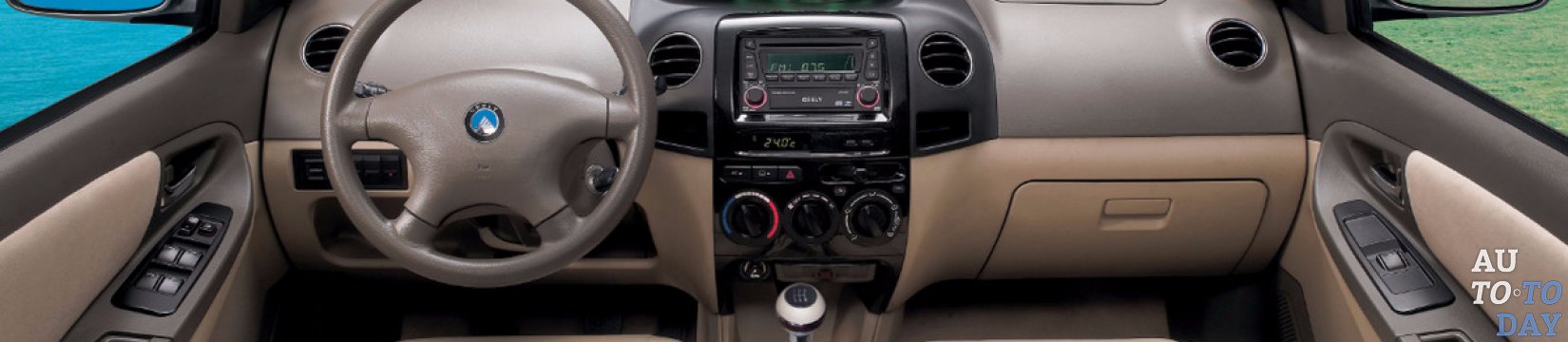

В первую очередь нужно отметить, что данная модель оборудована сразу двумя блоками предохранителей: один размещен в салоне транспортного средства (точнее на приборной панели), а другой – в подкапотном пространстве (в моторном отсеке).

Салонный блок

Если вы не знаете, где искать салонный блок предохранителей в Geely MK, тогда, открыв водительскую дверь, стоит обратить свое внимание на ее торцевую часть, где имеется заглушка, скрывающая интересующий вас блок. Если ее немного потянуть на себя, то все защелки потихоньку начнут открепляться. Однако стоит знать, что в районе стойки защелок нет, а их место занимают пазы. Как только ближний к вам край отойдет, можно полностью снять крышку, потянув ее в направлении водительского сидения.

Салонный блок

Сняв крышку, Вы увидите следующее расположение предохранителей (Схема расположения предохранителей Geely MK).

Схема предохранителей

Список предохранителей и реле

Первый предохранитель (7,5А) оранжевого цвета отвечает за кондиционер, второй (желтый 20А) за общее питание, третий (синий 15А) – за задние фонари транспортного средства, четвертый (красный 10А) – за стоп сигналы, пятый (синий 15А) – за аварийную сигнализацию. Еще один красный предохранитель (10А), шестой по счету, отвечает за электронный блок управления двигателем, а седьмой красный (также 10А) связан с системой дистанционного управления дверными замками. Восьмой (20А) и девятый (20А) предохранители окрашены в желтый цвет и отвечают за обогрев заднего стекла (№8) и центральный замок (№9). Десятый (10А), красного цвета, связан с освещением салона автомобиля, в то время как такой же одиннадцатый (также на 10А) отвечает за электропривод зеркал заднего вида.

Список предохранителей и реле Следующий синий предохранитель (15А) – это предохранитель прикуривателя, а тринадцатым по счету (15А) идет предохранитель от модуля зажигания. За ним расположены еще шесть красных предохранителей (на 10А каждый), которые отвечают за электронный блок системы пассивной безопасности (№14), систему дистанционного управления дверными замками (№15), свет заднего хода (№16), гидроэлектронный модуль (№17), аудиосистему (№18) и генератор (№19). Двадцатый предохранитель синего цвета (20А) связан со стеклоочистителем лобового стекла, а двадцать первый отвечает за комбинацию приборов. R1 – задние фонари, R2 – вентилятор воздухонагнетателя.

Блок в моторном отсеке

Блок в моторном отсекеБлок предохранителей автомобиля Geely MK, расположенный в моторном отсеке, не нужно долго искать. Открыв капот, вы сразу увидите его крышку, под которой и находятся интересующие вас предохранители и реле.

Список предохранителей и реле

В салонном блоке Geely MK имеются следующие предохранители и реле: первый предохранитель отвечает за компрессор кондиционера (10А); второй – за стартер (30А); третий – за противотуманные фары (15А); четвертый и пятый – за вентиляторы кондиционера (20А) и радиатора (20А); шестой – за звуковой сигнал (10А); седьмой – за главное реле (20А); восьмой и девятый за правую и левую фары (по 10А).

Список предохранителей и реле Предохранители S1 и S2 связаны с замком зажигания (20А и 30А), S3 - со стеклоподъемником, а S4 – с вентилятором отопителя (20А). Также выделяют реле вентилятора (R1), реле вентилятора кондиционера (R2), реле стартера (R3), реле противотуманных фар (R4), модуля топливного насоса (R5) и реле фар (R6).
