Перемотка генератора своими руками

16 Июня 2016

Перемотка генератора Перемотка генератора, на первый взгляд, может показаться очень сложным процессом, за который не всегда берутся даже профессионалы. Но это не так и сложно. Если вы имеете определенный опыт и хоть немного разбираетесь в автомобилях, то сделать это вполне реально и самому в домашних условиях. Несколько часов – и работа будет сделана. Обмотка может выйти из строя из-за межвиткового замыкания или замыкания на корпусе агрегата. Это может произойти из-за перегрузки при работе генератора, расслаивании пластин, сдвига обмотки на корпус, или же если на обмотку попала посторонняя жидкость, которая используется в автомобиле. Обмотка уложена в пазухах металлического корпуса в виде круга с высокими магнитными характеристиками, и выполнена она из медного провода.

1. Перечень необходимых инструментов

Чтобы сделать перемотку генератора, потребуется не так уж и много инструментов. Вам понадобится намоточный станок, чтобы наматывать катушки, на котором также может быть счетчик количества витков, медный провод необходимого диаметра, трамбовка, чтобы укладывать катушки в пазухи. Нелишним будет сверлильный станок, сушильная и выжигальная печи, чтобы сушить статор уже после покрытия его лаком.

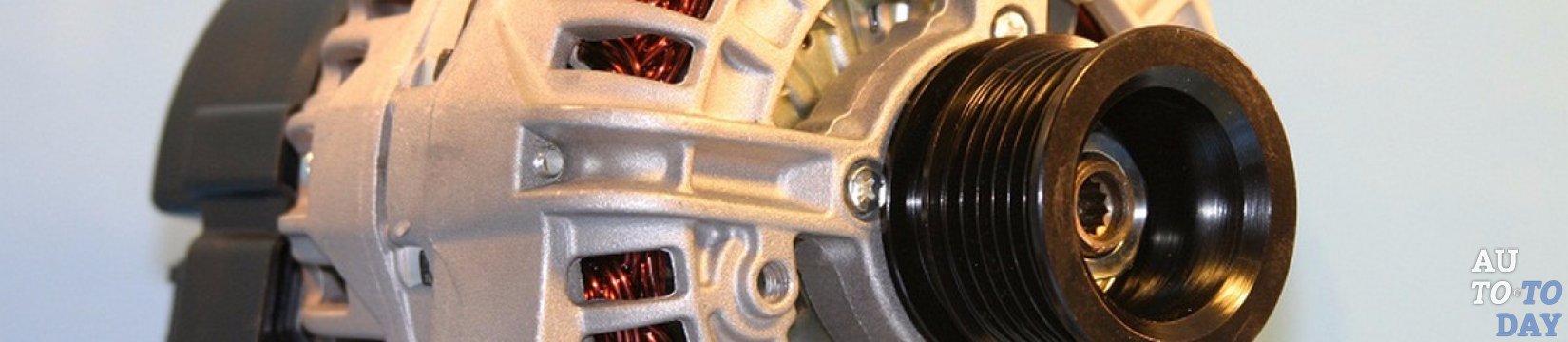

Генератор

Также необходима емкость, где вы будете пропитывать статор лаком. Нужен еще будет молоток, ножницы, карандаш, чтобы записывать нужную информацию, линейка для замеров длины и ширины статора, и набор отверток и ключей. Это основные инструменты. Дальше будет видно по ситуации.

2. Подготовка генератора к обмотке

Перед тем как начать перемотку генератора, необходимо проверить обмотку. Для этого нужно снять и разобрать электродвигатель. Снимите с него крышку вентилятора, вентилятор и ротор. Затем проверяется обмотка ротора. Чтобы это сделать, вам потребуется омметр или мультиметр. При помощи омметра нужно измерить сопротивление обмотки, прикоснувшись прибором к кольцам ротора.

Если сопротивление будет в пределах 1,8-5 Ом – ротор рабочий, если оно ниже указанных пределов – есть короткозамкнутые витки, а если сопротивление будет очень большим, то это будет значить, что цепь обмотки разорвана. Такое может случиться в местах пайки выводов обмотки к кольцам. Если вы видите потемнение и осыпание обмотки, то это говорит о ее сгорании. Также, после того как генератор уже разобран, нужно проверить статор. Он проверяется отдельно.

Перемотка генератора Подсоедините омметр к выводам обмотки статора. Если обмотка статора цела и не оборвана, то прибор будет показывать малое сопротивление. На глаз можно определить, есть ли подгорание изоляции обмотки или ее растрескивание. Статор, где повреждена обмотка, нужно заменить.

3. Чертим схему обмотки

В однофазном генераторе обмотки соединяются между собой по линейному принципу. Например: начало первой обмотки – начало второй, конец второй обмотки – конец третьей, начало третьей обмотки – начало четвертой, и так далее. В трехфазном генераторе соединение происходит следующим образом: начало первой обмотки – конец второй, начало второй – конец третьей, и так далее, и две другие фазы аналогично соединяются. Также в трехфазном генераторе могут быть соединения «звезда» и «треугольник». В соединении «звезда» напряжение увеличивается в 1,72 раза по отношению к фазному, а в соединении «треугольник» оно равно фазному.

4. Приступаем к работе

Перемотка генератора Начальным этапом роботы будет разборка электродвигателя. Потом снимаем, в случае необходимости, намоточные данные двигателя. После того как удалили обмотку, надо очистить пазы, где была старая изоляция, и продуть статор. Затем срубить лобовую часть обмотки и удалить катушки. После чего следует полностью очистить статор и положить в пазы пазовую изоляцию. При этом измерить длину статора и прибавить к ней еще 1 см для так называемого «галстука». Нужно еще определить ширину пазовой изоляции. Для этого делается гильза паза, чтобы изоляция максимально плотно лежала в пазе и не выступала за его пределы, и потом делаем все заготовки гильз для пазовой изоляции.

Начертите их по шаблону и нарежьте, после этого сделайте гильзовку пазовой изоляции. Затем снимаем шаблон для катушек. Чтобы наматывать катушки, понадобится провод необходимого диаметра. После того как катушки намотаны, можно пробовать их укладывать в пазы статора. Между фазными катушками еще требуется вложить изоляцию. Сделать ее можно из пленкоэлектрокартона, который является электроизоляционным материалом, его нарезаем и вкладываем между катушками, тем самым отделяя катушки разных фаз друг от друга.

Перемотка генератора Далее, обвязываем лобовую часть капроновой, кордовой или льняной ниткой. Перед тем как пропитывать перемотанный статор, надо собрать двигатель, чтобы проверить мегомметром сопротивление между корпусом и обмоткой, и также сделать замеры тока двигателя; а потом вновь разбирается двигатель, и делается пропитка лаком. После этого статор подвешиваем, чтобы стекли излишки лака. Затем делается сушка уже готового статора в печи с естественной вентиляцией при температуре не ниже 120оС. Делать сушку необходимо не меньше двух часов. И только затем собирается электродвигатель, и еще раз проверяется обмотка статора мегомметром.
