Нагнетатель компрессорного типа

16 Июня 2016

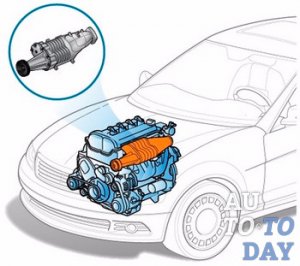

Нагнетатель компрессорного типа Нагнетатель компрессорного типа повышает мощность двигателя до 50% благодаря тому, что в цилиндры попадает дополнительный воздух и создает там положительное давление на впуске. Система управления двигателем с нагнетателем вырабатывает смесь оптимального состава, увеличивая подачу топлива; в итоге получается состав, который выделяет больше энергии при сгорании, а это, в свою очередь, увеличивает мощность двигателя. Мы остановим ваше внимание на типах приводных компрессоров (роторном, винтовом, центробежном) и на отличиях турбокомпрессора от механического нагнетателя воздуха для автомобиля.

1. Отличие механического нагнетателя от турбокомпрессора

Очень часто механический и турбокомпрессор устанавливают на бензиновые и дизельные агрегаты грузовых и легковых автомобилей с целью повышения мощности двигателя без увеличения объема цилиндров. Турбокомпрессор работает от энергии потока выхлопных газов, а механический нагнетатель – от коленчатого вала. Они имеют абсолютно разную конструкцию и действуют на работу двигателя неодинаково, но при этом оба нагнетают воздух под давлением в камеру сгорания.

Главным отличием и преимуществом механического компрессора над турбокомпрессором является то, что он равномерно увеличивает мощность двигателя независимо от оборотов, что способствует правильности работы двигателя и дает возможность избежать многих неисправностей. Но турбокомпрессор также обладает некими преимуществами: он не имеет привода от двигателя и работает от выхлопных газов, исключая потери мощности. Нагнетатель компрессорного же типа функционирует от энергии двигателя и тем самым забирает у него до 30% мощности.

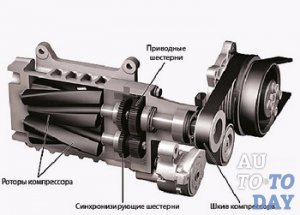

Механический нагнетатель

Турбокомпрессор очень требователен к качеству горюче-смазочных материалов, поэтому приходится чаще менять масло, и за ним нужен особый уход, чего не скажешь о механическом нагнетателе – он менее требователен к ГСМ, и для него главное – чистота поступающего воздуха. Механический компрессор – это отдельный и независимый механизм в конструкции двигателя, что делает проще процесс обслуживания, ремонта и демонтажа. Плюсом турбины являются ее более высокие обороты, но и нагревается она быстрее, а это плохо сказывается на состоянии двигателя и его работе.

Механический компрессор почти сразу выходит на эффективный показатель после запуска двигателя, турбокомпрессор же не будет работать на низких оборотах, лишь на средних и максимальных. Стоит также упомянуть, что турбокомпрессор более экономный в плане топлива. Установка компрессора более доступна и менее затратная в сравнении с турбиной. И турбокомпрессор, и механический нагнетатель имеют свои плюсы и минусы, но их установка – задача не из простых.

2. Типы приводных компрессоров

На сегодняшний день различают три типа приводных нагнетателей: винтовые, роторные, а также центробежные. В роторных и винтовых компрессорах воздух подается с помощью двух вращающихся цилиндрических роторов, а в центробежном – с помощью лопастей крыльчатки.

2.1 Роторные компрессоры

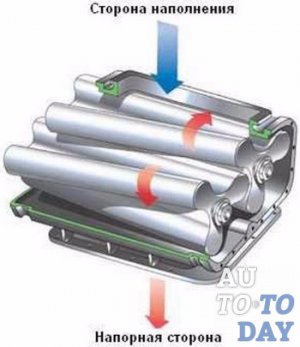

Роторный компрессор Такие компрессоры отличаются простотой конструкции, долговечностью, чистотой подающегося воздуха, уравновешенностью и положительной зависимостью меняющихся режимов работы двигателя с частотой вращения роторов. В рабочих полостях этих компрессоров воздух не сжимается, лопасти в виде ротора нагнетают его в двигатель, в силу этого их еще называют компрессорами с внешним сжатием.

Эти нагнетатели покажут свою эффективность в случае умеренного повышения давления, а когда оно растет на впуске, то падает КПД компрессора. Самыми распространенными являются роторные компрессоры с двумя роторами на впускном и выпускном окне. Следует отметить и их недостатки:

- они сильно нагреваются;

- на КПД влияют зазоры между валами и прочими деталями;

- большой уровень шума, сильная вибрация валов,

- достаточно низкое давление – в пределах 0,7 бар.

2.2 Винтовые компрессоры

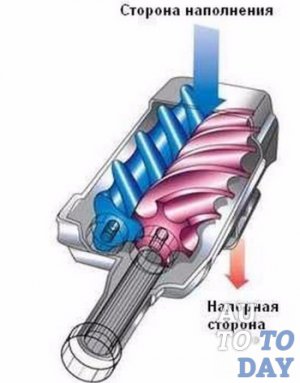

Винтовой компрессор Данный вид компрессоров более надежен и совершенен в своей конструкции, с диагональным движением воздуха в проточной части. Сжатие воздуха возможно здесь за счет изменения объема полостей между винтами вращения и корпусом, в воздухе не содержится примесей масла, что благотворно влияет на поршневой двигатель. Этот тип компрессоров отличается высоким КПД – около 85%, достаточно большим давлением – 1 бар и выше, за счет большой частоты оборотов.

Это дает возможность делать корпус менее габаритным, что, кстати, позволяет использовать винтовой компрессор на гоночных машинах. Конструкцию компрессора составляют два ротора с зубчатыми спиральными зубьями, профили которых соответствуют при соприкосновении друг другу. Недостатком считается сложное строение и, как следствие, – дорогой ремонт, да и высокая стоимость в целом. Ремонтировать их нужно на специальных станциях.

2.3 Центробежные компрессоры

Чаще всего в ДВС устанавливаются именно центробежные компрессоры, рабочей частью которых являются особые лопасти. Этот вид более компактный, простой в изготовлении, и, как следствие, дешевле двух предыдущих. Компрессор центробежного типа состоит из входной части, рабочей (собственно, лопасть) и диффузора. Помимо этого, обязательно устанавливается воздухозаборник и специальный фильтр.

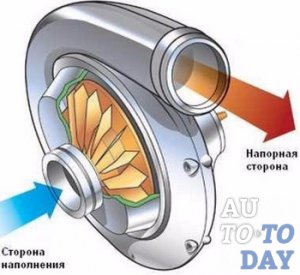

Центробежный компрессор После того как воздух проходит через фильтр, он попадает во входное отверстие, которое понемногу сужается, чтобы минимизировать потери воздуха при подводе. Рабочее колесо может крепиться на шпицах, а если оно не очень большого размера, то его можно установить на гладкий вал, который связывается с коленвалом двигателя. Минусом такого типа компрессора является то, что при малых оборотах КПД компрессора будет достаточно низким; зато при высоких – может увеличиться на 30%.
