Изучаем модуль центрального замка

3450

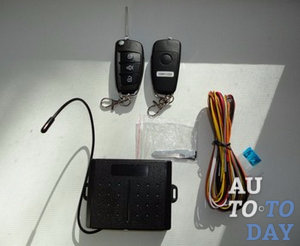

Модуль центрального замка В настоящее время всё чаще и чаще применяются устройства, направленные на повышение удобства эксплуатации автомобиля. Модуль центрального замка – это устройство, предупреждающее несанкционированное открытие дверей и угон машины. Его комплектация состоит из: электронного блока управления, актуаторов (исполнительных устройств), концевых выключателей, микровыключателей (выполняют функцию входных датчиков), электронного ключа, брелока, комплекта проводов.

Установка модуля центрального замка

На блок управления приходят сигналы от датчиков, он их анализирует и подаёт команду на исполнительные механизмы для блокировки или разблокировки двери. Исполнительные механизмы состоят из блока управления актуатором, электромотора и редуктора. Они предназначены для превращения движения вращения в возвратно-поступательное движение. Современный модуль центрального замка оснащён также дистанционным управлением. На дистанционное управление можно задействовать все двери и люки, а также электрические стеклоподъёмники.

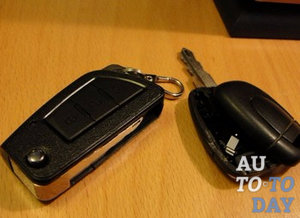

Брелок ЦЗ Брелок или ключ имеют радиосвязь с антенной блока управления и осуществляют управление замками. Концевые выключатели определяют состояние дверей «закрыто-открыто», а микровыключатели – состояние замка «заблокирован-разблокирован». Итак, модуль центрального замка служит для блокировки-разблокировки дверей, а также капота, багажника, потолочного люка, лючка заправочной горловины, управления электрическими стеклоподъёмниками. Кроме вышеперечисленных, существует возможность ввода дополнительных функций. При срабатывании подушек безопасности или в случае дорожно-транспортного происшествия, разблокировка заблокированных дверей происходит автоматически.

Для установки модуля центрального замка необходимо приобрести в торговой сети, на авторынке или в интернет-магазине универсальный комплект, в который входит блок управления центральным замком, актуаторы (исполнительные устройства), набор проводов, набор клемм («мама – папа»), детали для отбортовки проводов. Для выполнения работ в домашних условиях необходим набор электро-слесарного инструмента.

Перед выполнением демонтажно-монтажных работ отсоединить минусовую клемму аккумулятора. Демонтировать облицовку дверей и люков, пылезащитные шторы, снять приборную панель. Выбрать место для монтажа актуатора, при необходимости закрепить металлическую планку или изготовить кронштейн, к которому закрепить его.

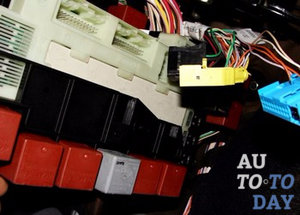

Модуль ЦЗ Прикрепить исполнительное устройство к тяге замка и фиксатор на тягу ручного блока. Проделать данную работу со всеми дверьми. Демонтировать старые провода стеклоподъёмника, смонтировать новые провода и подключить к приводу. От каждого актуатора протянуть электропроводку в салон автомобиля, отбортовав её проводами, с одной стороны – через панель, с другой – через бардачок.

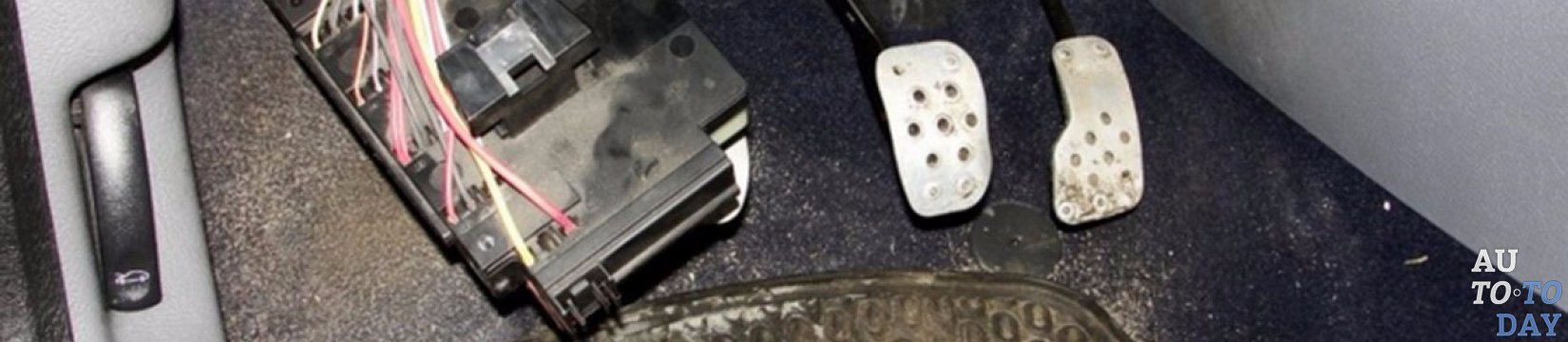

Через предохранитель подключить все провода к блоку питания центрального замка, установив всё это под торпедо. Подключив минусовой провод к корпусу автомашины, а плюсовой к предохранителю, проверить правильность работы центрального замка, обращая внимание на лёгкость и плавность срабатывания тяг. После подсоединения проводов к блоку управления, подсоединить к сигнализации, обращая внимание на совместимость электросхем. Установить демонтированные детали в последовательности, обратной съёму.

Неисправности модуля центрального замка

Причин неисправностей модуля может быть очень много, и для того чтобы разобраться в них, необходимо провести первичную диагностику и выяснить, что могло привести к возникновению неисправности. Исходя из конструктивных особенностей, неисправности, возникшие в модуле центрального замка, можно разделить на механические и электрические.

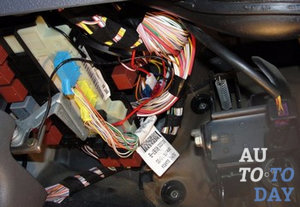

Замена модуля центрального замка К механическим неисправностям относятся различного рода повреждения, ослабление крепления тяг, исполнительных механизмов, концевых и микровыключателей. В связи с этим, возможны нарушения регулировочных данных, разрушение или износ деталей редуктора актуатора. Можно отнести сюда и неисправности, возникшие в результате некачественного монтажа и регулировок деталей центрального замка. При возникновении таких неисправностей необходимо не только их устранить, но также выяснить и исправить предпосылки, по причине которых возникла неисправность.

К электрическим относятся неисправности, возникшие в электрических цепях. Перед выполнением инструментальной диагностики необходимо убедиться, что электропитание автомобиля исправно, батарейки брелока не разряжены, предохранители цепи модуля центрального замка и сигнализации не перегоревшие. Довольно часто после проведения данных работ (замены предохранителя или батарейки брелока) достаточно, чтобы работоспособность центрального замка восстановилась. Если после этого неисправность не устранилась, необходимо выяснить, что не работает – дистанционное управление или сам механизм.

При отказе дистанционного управления необходимо произвести перезапись кода электронного ключа. Если и в этом случае неисправность не устранилась, возможен отказ передатчика ключа. Для такого случая необходимо иметь запасной ключ с прописанным кодом, а в случае его отсутствия приобрести новый. Дальнейшее проведение работ необходимо выполнять с отключённой минусовой клеммой аккумулятора.

Модуль ЦЗ Следующий отказ может быть в приёмнике дистанционного ключа. Его легче всего определить подменой исправным приёмником или на СТО. При отсутствии такой возможности, дальнейшую проверку можно выполнить, демонтировав облицовку дверей и получив доступ к актуаторам. Проверив механическую часть и убедившись в её исправности, проверить наличие электроэнергии на клеммах управления электромоторов исполнительных механизмов.

Для выполнения этой работы понадобится мультиметр или электрический тестер. При отсутствии этих приборов, наличие питания можно проверить простой лампочкой на 12 В. В случае отсутствии питания на клеммах электромоторов, прозвонить проводку. Наиболее частый обрыв проводов происходит в месте перехода провода с двери в кузов автомобиля.

Отсутствие питания может быть обусловлено окислением клемм проводов, отсутствием массы, отсутствием электросигнала от актуатора двери водителя. Модуль центрального замка может выйти из строя из-за неисправностей системы управления сигнализацией.

Замена модуля центрального замка

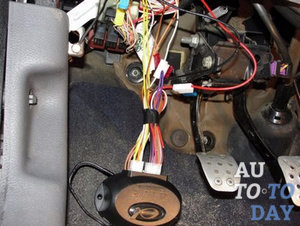

Замена модуля ЦЗ Замена модуля центрального замка проводится при: выходе из строя всех деталей; замене на более новую, доработанную конструкцию; после длительной эксплуатации с частым выходом из строя различных деталей. Замена выполняется частичная или полная. Частичную замену выполняют в случае выхода из строя одного или нескольких агрегатов, полную – с заменой всех деталей и узлов. В процессе замены центрального замка может выполняться замена сигнализации, а при её отсутствии – установка.

Для замены актуатора необходимо отключить минусовую клемму аккумуляторной батареи. Демонтировать облицовку двери, где будет меняться актуатор, освободить подходы к нему. Отсоединить тягу и провода. Открутить два самореза крепления актуатора к металлической планке или кронштейну, извлечь его из двери.

Чистой ветошью протереть установочное место, при необходимости в отверстие крепления вставить полихлорвиниловые (или из другого материала) шайбы. Проверить электропроводку, при необходимости зачистить клеммы убедиться в отсутствии повреждений в месте перехода от двери к кузову автомобиля, прозвонить тестером и убедиться в наличии питания на клеммах двери.

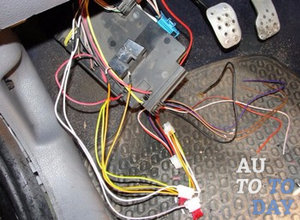

Замена модуля ЦЗ Закрепить новый актуатор двумя саморезами, отсоединить тяги, заменив крепёжные детали на новые, выполнить необходимые регулировки, подсоединить электропроводку к клеммам согласно схеме. Произвести проверку срабатывания замка. Установить на место пылезащитную шторку, облицовку, ручки.

При выполнении полной замены необходимо подготовить все двери и люки к выполнению работ. Произвести демонтаж старого модуля центрального замка, включая тяги, электропроводку и другие детали. Произвести монтаж нового оборудования. Проверить работоспособность электромоторов и электромагнитов исполнительных механизмов. Подсоединить и отрегулировать тяги, подсоединить и отбортовать электропроводку. При наличии сигнализации, подключить её, обращая внимание на совместимость с муфтой центрального замка. При отсутствии сигнализации, установить её, соединить с муфтой центрального замка, проверив её на работоспособность. Проверить работу всей системы, выполнить монтаж всех снятых дверей и люков, а также панель управления автомобиля.
