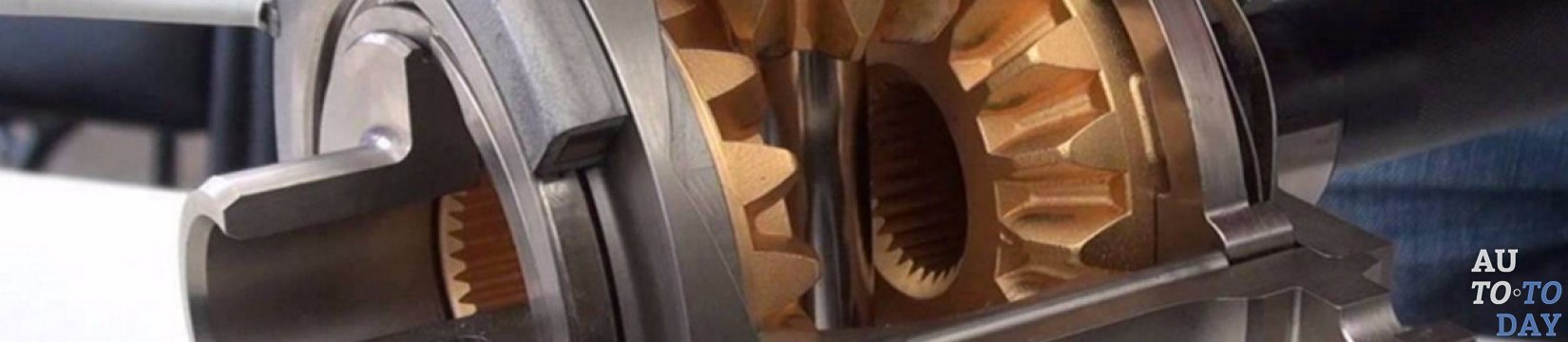

Как устроен дифференциал повышенного трения?

4770

Дифференциал В процессе эксплуатации машины водители постоянно сталкиваются с необходимостью перераспределения крутящего момента между ведущими колёсами. В процессе движения машины колёса постоянно попадают на различные неровности. Одно из колёс движется, не отрываясь от дороги, а второе зависает в воздухе, соответственно, одно из колёс воспринимает большую нагрузку, другое – меньшую. Такой же эффект возникает при попадании одного из ведущих колёс на скользкую поверхность (лёд, грязь, снег…). При поворотах и разворотах внутренние колёса движутся по меньшему радиусу, внешние – по большему.

Виды дифференциалов повышенного трения.

Все перечисленные примеры отрицательно сказываются на устойчивости и управляемости машины. Машину начинает водить, разворачивать, а при езде на большой скорости опрокидывать (особенно при езде по «стиральной доске»), выбрасывать за пределы дороги при выполнении поворотов. Также при этом возникают большие нагрузки на руль, детали трансмиссии, повышается расход топлива, усиливается износ резины колёс…

Для устранения этих недостатков в трансмиссию машины был внедрён дифференциал, который также должен передавать на колёса все нагрузки, получаемые от двигателя. На машинах более ранних выпусков устанавливались планетарные дифференциалы классической конструкции с симметричной схемой распределения крутящего момента.

Дифференциал Данный дифференциал всего лишь частично устранял указанные недостатки. Начиная с 30-х годов прошлого столетия стали проводиться исследования применения дифференциалов повышенного трения. Они устанавливались сперва на спортивных автомобилях, а затем в серийных внедорожниках и дорожных авто. Наиболее широкое применение получили следующие дифференциалы повышенного трения:

ФРИКЦИОННЫЕ

- самоблокирующийся фрикционный многодисковый дифференциал. Состоит из корпуса, сателлитов, оси сателлитов, выходных полуосей, шестерен полуосей, пакетов дисков. Диски поочередно связаны с корпусом дифференциала и шестернями полуосей. Диски подпружинены пружиной;

- самоблокирующийся героторный дифференциал. Конструкция подобна вышеописанному дифференциалу, только вместо пружин установлен поджимной поршень и гидронасос;

- кулачковый (зубчатый) дифференциал. Состоит из сепаратора, наружной звёздочки, внутренней звёздочки, сухарей, двух полуосей, ведомой шестерни главной передачи, корпуса;

Фрикционный - вискомуфта. Состоит из корпуса, ведущего вала, ведомого вала, пакета дисков (дисков ведущего и ведомого валов), ступицы, нажимного диска, 2-х кольцевых нагнетательных поршней, кольцевого рабочего поршня, балансировочной пружины.

ШЕСТЕРЁНЧАТЫЕ

- самоблокирующийся дифференциал (КВАЙФ). Состоит из корпуса, сателлитов левого и правого рядов, полуосевых шестерен (левой и правой), 2-х выходных валов;

- «торсен» первого типа. Состоит из корпуса, сателлитов левого и правого рядов, правой и левой шестерен полуосей, 2-х выходных валов;

- «торсен» второго типа. Состоит из корпуса, сателлита, связанного с правой шестернёй полуоси, сателлита, связанного с левой шестернёй полуоси, правой и левой полуосевых шестерен, левого и правого выходных валов.

Сравнение дифференциалов повышенного трения.

Рассмотрим принцип работы некоторых (наиболее часто встречающихся) дифференциалов повышенного трения.

Самоблокирующийся фрикционный многодисковый дифференциал.

Работа основана на синхронном вращении полуосей с корпусом на прямом участке дороги и разности вращений при выполнении маневров. В этом случае, в работу вступает фрикцион и подаёт дополнительный крутящий момент на отстающую шестерню. Применяется, в основном, на спортивных машинах из-за повышенного износа трущихся дисков;

Самоблокирующийся героторный дифференциал.

Фрикционные диски сжимаются поршнем под давлением жидкости от одного или двух шестерёнчатых насосов. Недостатки примерно такие же, как и для подпружиненного фрикциона;

Кулачковый дифференциал.

Основан на применении кулачковых (зубчатых) пар вместо планетарного механизма. При небольшой разнице в угловых скоростях полуосей зубчатые пары взаимно проворачиваются, а при пробуксовке блокируют оси. Положительные стороны: простота конструкции, доступность монтажа, низкая стоимость. Отрицательные стороны: резкая работа, низкая эффективность, повышенный расход топлива. В связи с этим, устанавливаются, в основном, на военную и специальную технику;

Вискомуфта.

Вискомуфта Принцип работы основан на заполнении междискового пространства фрикциона динатантной жидкостью, силиконовой, способной загустевать и увеличиваться в объёме при повышении температуры. С увеличением разности во вращении полуосей увеличивается температура от трения, соответственно, увеличивается вязкость жидкости и, как результат, сцепление дисков. Преимущества: простота конструкции и эксплуатации. Недостатки: малая эффективность, громоздкость конструкции, инертность в использовании. В связи с массивностью, в основном применяются для межосевых дифференциалов;

Дифференциал фирмы «Квайф».

В данном дифференциале оси с сателлитами закрыты в корпусе (в специальных отверстиях), расположены в два ряда параллельно оси вращения корпуса. Сателлиты из разных рядов зацепляются между собой попарно винтовыми зубьями;

- «торсен» первого типа. Каждая полуось имеет свои сателлиты, попарно связанные с сателлитами другой полуоси. Зацепление прямозубое, ось сателлита перпендикулярна полуоси;

- «торсен» второго типа. Применяются косозубые шестерни полуосей и винтовые сателлитов. Оси сателлитов параллельны полуосям.

Принцип работы трёх последних видов основан на расклинивании гипоидных или винтовых пар.

Установка дифференциала повышенного трения.

Дифференциалы устанавливаются на всех типах автомобилей. На машинах с одной ведущей осью устанавливается один дифференциал на ведущей оси, между колёсами.

Установка На автомобилях с подключаемой второй ведущей осью устанавливается два дифференциала, по одному на оси, также между колёсами. На автомашинах с постоянным полным приводом устанавливается три дифференциала: один – межосевой, и по одному на осях между колёсами.

Межколёсный дифференциал распределяет нагрузку между колёсами, в зависимости от условий их работы, а межосевой распределяет нагрузку между осями.

Все виды рассматриваемых дифференциалов могут устанавливаться между осями полноприводных автомашин, а также между полуосями (межколёсные) полноприводных и с одномостовым приводом. Вискомуфта, в связи со своей массивностью, устанавливается, в основном, между осей.

Для установки дифференциала необходимо досконально исследовать конструктивные особенности трансмиссии машины и определить, какой вид дифференциала подойдёт для установки (несмотря на универсальность изготовления дифференциалов, существуют отличия, не позволяющие произвести установку без выполнения доработок, замены деталей или агрегата).

Установку дифференциалов повышенного трения необходимо выполнять специалистам высокой квалификации. При необходимости выполнения доработок может возникнуть потребность в токарных, фрезерных, шлифовальных и других станках.
