Дифференциал: что это такое

3129

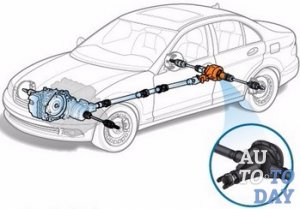

Дифференциал автомобиля Многие, кто собрался приобретать внедорожник, при выборе определённой модели, конечно могли столкнуться с термином «блокировка дифференциала». Но что это? Как это? И каков принцип работы и надобность этого самого дифференциала? Как показывает практика, знают не все будущие потенциальные «джиповоды».

В этой статье мы расскажем о том, что из себя представляет дифференциал и зачем он в автомобиле. Каких разновидностей он бывает и на какие автомобили предусмотрена его установка?

История дифференциала

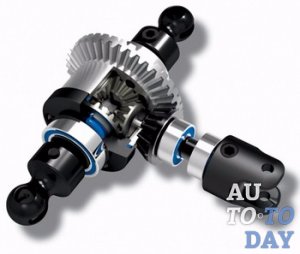

Дифференциал Появление дифференциала в автомобильном мире не заставило себя ждать. Спустя лишь несколько лет, после того, как с конвейера стали сходить первые автомобили с двигателем внутреннего сгорания (ДВС). Давно ведь дело обстояло не так сладко, как сейчас и первые автомобильные образцы, которые работали при помощи двигателя, очень плохо управлялись.

Колёса, расположенные на одной оси, во время поворота вращались с одинаковой угловой скоростью, а это уже приводило к тому, что колесо, идущее по внешнему диаметру, сильно пробуксовывало. Решили эту проблему достаточно просто: заимствованием дифференциала у паровых повозок.

Этот механизм был изобретён во Франции в 1828 году инженером Оливером Пекке-Ром. Это было устройство, которое состояло из валов и шестерней. Через него крутящий момент от ДВС передавался на ведущие колёса.Но вот случилась ещё одна незадача – стали пробуксовывать колёса, которые утрачивали сцепление с дорожным покрытием. Зачастую это проявлялось во время движения по дороге с обледенелыми участками.

Колесо, которое находилось на льду, вращалось с большей скоростью, чем колесо, что оставалось на более пригодной для движения поверхности. Это и приводило к заносу. После конструкторы и стали думать о том, как настроить дифференциал, чтобы колёса вращались с одинаковой скоростью, дабы воспрепятствовать появлению заносов.

Первым человеком, проводившим эксперименты над дифференциалом с минимальным проскальзыванием, стал ни кто иной как Фердинанд Порше. Для того, чтобы рынок повидал кулачковый дифференциал – «детище» Порше с ограниченным проскальзыванием, потребовалось не менее трёх лет. Им оснащали первые модели автомобилей марки Volkswagen. В следующие десятилетия инженерами были разработаны разнообразные виды дифференциалов, о которых мы расскажем Вам далее.

Принцип работы и устройство

Давайте, пожалуй, начнём с типа дифференциала, который является самым простым для рассмотрения – открытого дифференциала. Мы начнем с простейшего типа дифференциала, называемого открытым дифференциалом. Итак, конструкция дифференциала включает в себя следующие части:

- Ведущий вал. Его задача заключается в передаче крутящего момента. Вал ведёт его от трансмиссии к самому началу дифференциала.

- Ведущая шестерня ведущего вала. Шестерня в форме косозубого конуса, необходимая для сцепки дифференциальных механизмов.

- Коронная шестерня. Элемент, являющийся ведомым. Так же имеет форму конуса и вращается ведущей шестернёй. Система вместе взятых ведущей и ведомой шестерней называется главной передачей. Она служит на завершающем этапе по уменьшению скорости вращения, которое достигает колёс в конечном счёте. Ведущая шестерня в своих размерах гораздо уступает коронной, поэтому для осуществления одного оборота ведомой, первой необходимо совершить не один оборот вокруг своей оси.

- Шестерни полуосей. Являются последним рубежом передачи вращения ведущего вала колёсам.

- Сателлиты – это планетарный механизм, осуществляющий ключевую роль в обеспечении разной угловой скорости колёс при осуществлении поворота.

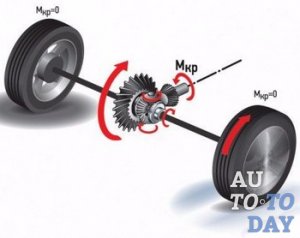

Работа дифференциала Когда Вы двигаетесь по прямой на своём автомобиле, то весь дифференциальный механизм вращается с единой скоростью: входной вал вращается с идентичной скоростью, что и полуоси, соответственно, с той же скоростью происходит и вращение самих колёс. Но только Вы повернёте руль, ситуация моментально в корне изменяется. Главными игроками теперь выступают сателлиты, которые разблокировываются под воздействием разности нагрузок на колёса, когда, например, одно колесо начинает пробуксовывать и поэтому движется быстрее.

Вся мощность мотора проходит непосредственно через них. А в результате того, что сателлиты представляют из себя две шестерни, которые независимы, то происходит передача разной частоты вращения двум полуосям. Но мощность не разделяется поровну, а передаётся на колесо, что движется во внешнем крае поворота машины. Следовательно оно и начинает крутиться гораздо быстрее за счёт количественного прибавления оборотов. И разность в распределении мощностей между колёсами тем больше, чем меньше радиус поворота автомобиля, то есть чем сильнее Вы выворачиваете рулевое колесо.

Что такое блокировка дифференциала и как она работает

Блокировка дифференциала – это один из эффективнейших способов повышения внедорожных характеристик автомобиля. Любой автомобиль, который предназначается напрямую или косвенно для бездорожья, оснащается конструкторами на заводе механизмом, который блокирует межосевой дифференциал. Так же автомобили оснащают механизмами, блокирующими передний и задний мосты.

Блокировка данного механизма, как и любое технологическое решение имеет свои преимущества и недостатки. Чтобы понять, когда необходимо использовать блокировку дифференциалов, а какие случаи просто запрещают её использование, нужно разобраться в принципах, на которых её действие основывается.

Попробуйте в зимнее заснеженное время совершить с места прыжок в длину. Ага. А вот и не получается, а всё потому, что одна нога у вас оказалась на скользкой оледенелой поверхности, а вторая на сухом асфальте. Вот из-за этого и не получилось совершить чемпионский прыжок. Одна нога выскользнула из под Вас, а мозг не сориентировался вовремя и не дал команду вложить всю силу для толчка в другую ногу. Итог этого эксперимента достаточно весел и комичен: ноги разъехались и Вы чуть не рухнули на пятую точку.

Так что же сделать в данном случае, чтобы обе ноги возымели возможность прекрасно оттолкнуться от земли? А всё очень и очень просто. Необходимо просто две толчковые ноги превратить в одну, связав их прочно между собой прочным ремнём или жгутом. Теперь они будут работать, как одно целое и будет использоваться максимальная сила толчка от одной стабильной опорной поверхности с хорошим сцеплением. Аналогичный процесс происходит и в автомобиле в момент взаимодействия его ведущих колёс с дорогой.

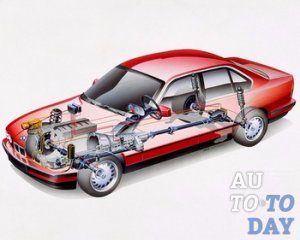

Полноприводный BMW Давайте представим ситуацию при которой заднеприводный автомобиль остановился случайным образом так, что его левое колесо оказалось на скользкой поверхности, а правое на асфальте. Как Вам известно, стандартный межосевой дифференциал малого трения, который находится на заднем мосту автомобиля, всегда предоставляет колёсам равную окружную силу. Левое колесо, находящееся на льду, не в состоянии сдвинуться со скользкой поверхности с применением больших усилий в силу недостаточности сцепления.

И-за этого дифференциал не в состоянии предоставить ему огромное усилие, так как это просто невозможно физически. А в этом случае аналогичная сила подведётся и к колесу, которое находится на асфальтированной поверхности. Он выровняет усилия, которые распределены между колёсами, ориентируясь на левое колесо.

В результате машина сдвинется с места с пробуксовкой, но медленно. Его колёса не смогут использовать достаточную для толчка силу, которая была бы необходима для сцепления правого колеса, которая в данных условиях будет ни много, ни мало, а в целых семь раз превышающую чем у левого. Из-за такого свойства распределять тяговую силу поровну, правое колесо будет использовать лишь седьмую часть его возможностей сцепления с асфальтом. Говоря проще, толчок мог бы случиться в семь раз мощнее, но дифференциалом не было подведено к нему достаточного количества силы для совершения этого манёвра.

Следовательно необходимо осуществить такую связь между колёсами, для обеспечения совместного вращения или пробуксовки, буд-то бы единого колеса. Для решения данной задачи используется специальный механизм, блокирующий вращение шестерней дифференциала и связывающий два колеса между собой условной жёсткой связью с постоянным вращением и одинаковой скоростью. Такой механизм называется «механизм блокировки (отключения) дифференциала», или в простонародье – блокировкой.

Дифференциал, что заблокирован не в состоянии выравнивать межколёсное усилие, тем самым делая их связанными единой осью. В результате чего каждое колесо получает максимально возможную силу, которая нужна для наилучшего сцепления колёс. Следовательно, где лучше сцепление колёс с дорожной поверхностью, туда и будет прилагаться большая сила.

Какие бывают дифференциалы

Основой дифференциала является планетарный редуктор. Вид зубчатой передачи, который используется, условно может разделить дифференциал на три вида:

- Червячный;

- Цилиндрический;

- Конический.

Червячный дифференциал является самым универсальным и устанавливается как между осями, таки между колёсами. Цилиндрический тип, зачастую, располагается во внедорожниках меж осей. Конический тип в основном применяется в качестве межколёсного дифференциала.

Выделяют так же симметричный и несимметричный дифференциалы. Несимметричная конструкция дифференциала устанавливается в полно приводных автомобилях между осями, распределяя крутящий момент в различных пропорциях. Симметричный тип передаёт на ось между двумя колёсами равный крутящий момент. Так же дифференциалы разделяют по виду блокирования: ручная блокировка и электронная блокировка.

Ручная блокировка дифференциала

Исходя из названия, блокировка дифференциала оси включается по инициативе водителя с помощью нажатия кнопки или переключения определённого тумблера. В данном случае происходит блокировка шестерней-сателлитов, в результате чего ведущие колёса начинают вращаться с одинаковой скоростью. Зачастую ручной блокировкой дифференциала оснащаются внедорожники. Включать её рекомендуется для преодоления тяжёлого бездорожья, а отключение производить при выезде на обычную асфальтированную дорогу.

Электронная или автоматическая блокировка дифференциала

Автоматическое блокирование дифференциала осуществляется путём команд электронного блока управления, который анализирует состояние, в котором находится дорожное покрытие, используя ABSи ESP. Затем ЭБУ самостоятельно блокирует шестерни-сателлиты. По степени блокирования это устройство можно условно подразделить на дифференциал с полной и частичной блокировками.

Полная блокировка дифференциала

Включение такой блокировки подразумевает под собой тот факт, что шестерни-сателлиты останавливаются полностью, а механизм берётся за выполнение функций обычной муфты, тем самым передавая равностепенный крутящий момент на две полуоси. Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если случится то, что хотя бы одно колесо потеряет сцепление с поверхностью, то крутящий момент с него в полной мере передаётся на другое колесо, которое осталось форсировать бездорожье. Такое дифференциальное устройство успешно реализовано на Toyota Land Cruiser, Mercedes-Benz G-Class и других.

Частичная блокировка дифференциала

Включение этой блокировки не полностью останавливает шестерни-сателлиты, а позволяет им проскальзывать. Такой эффект доступен благодаря самоблокирующимся дифференциалам. В зависимости от типа срабатывания данного механизма, делят его на два вида: Speed sensitive (задействуется, когда замечается разница в угловых скоростях вращения полуосей) и Torque sensitive (задействуется в случае уменьшения крутящего момента одной полуоси).Такой тип срабатывания дифференциального устройства можно встретить на внедорожниках Mitsubishi Pajero, Audi Q-серии и BMW X-серии.

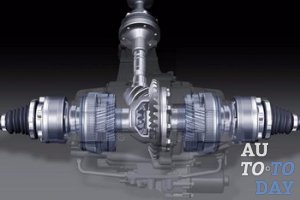

Дифференциал Группа дифференциалов Speed sensitive различается строением конструкции. Одним из таких механизмов является тот, в котором дифференциальную функцию выполняет вискомуфта. Вискомуфта отличается от фрикционного дифференциала своей меньшей надёжностью. Именно из-за этого она имеет место устанавливаться на автомобили, которые не предназначены для преодоления непролазных дебрей и глубоких бродов или на автомобили со спортивным характером.

Ещё один механизм представляющий группу Speed sensitive называется героторный дифференциал. Роль блокирующих элементов здесь играют масляный насос и фрикционные пластины, монтируемые между корпусом дифференциала и шестернями-сателлитами полуосей. Хотя по принципу действия он схож с вискомуфтой.

Дифференциалы, которые относятся к группе Torque sensitive, также различны по своей конструкции. Например есть механизм с использованием фрикционного дифференциала. Особенность его заключается в разности угловых скоростей колёс в поворотах и при движении по прямой. Когда автомобиль движется по прямой, угловая скорость вращения обоих колёс одинакова, а во время прохождения поворота, крутящий момент для колёс различен.

Очередной тип дифференциалов - с гипоидным и косозубым зацеплением. Они условно подразделяются на три группы.

Перваяс гипоидным зацеплением

Здесь каждая полуось имеет свои собственные шестерни-сателлиты. Крепятся они между собой путём прямозубого зацепления, располагаясь перпендикулярно друг относительно друга. В случае возникновения разницы угловых скоростей ведущих колёс, происходит расклинивание шестерней полуосей. В результате чего шестерни трутся о корпус дифференциала. Дифференциал частично блокируется и происходит перераспределение крутящего момента на ось, с меньшей скоростью углового вращения. После выравнивания полуосевых скоростей, блокировка деактивируется.

ДифференциалВтораяс косозубым зацеплением

Аналогична первой, но расположение шестерен-сателлитов параллельно относительно полуосей. Эти агрегаты крепятся между собой путём косозубого зацепления. Сателлиты этого механизма вмонтированы в специальные ниши на корпусе дифференциала.Когда наблюдается различие в угловой скорости колёсного вращения, шестерни расклиниваются и сопрягаются с шестернями, что находятся в нишах дифференциального корпуса. Происходит частичная блокировка. Направление крутящего момента определяется на ось с меньшей скоростью вращения.

Третьяс косозубыми шестернями полуосей и винтовыми шестернями сателлитов

Используется в межосевых дифференциалах. Принцип тот же – смещение крутящего момента на ось с меньшим вращением. Диапазон смещения этого вида достаточно велик - от 65/35 до 35/65. Когда угловая скорость колёсного вращения обоих осей стабилизируется и выравнивается, дифференциал разблокировывается. Эти дифференциальные группы широко применяются в автомобилестроении как на обычных моделях, так и на спортивных.

Преимущества и недостатки блокировки дифференциалов

+ возможность колёсного блокирования до 70%;

+ минимальное обслуживание;

+ отсутствие рывков на руле;

+ КПП не требует заливания специального масла;

+ установка не влечёт никаких сложностей;

+ обеспечение лучших внедорожных характеристик автомобиля;

+ более длительный срок работы конструкции;

+ лучшая управляемость автомобиля;

+ способность прохождения поворотов на более высоких скоростях;

+ автомобиль легче выводится из заноса.

- по истечению времени падает преднатяг;

- требуется замена регулировочных элементов каждые 40 тысяч километров для лучшей работоспособности конструкции;

- не своевременное или запоздалое проведение регулировочных работ приведут к тому, что система будет работать не корректно.
