Генератор Как говорится в одной поговорке: «Незаменимых не бывает». Но вот в случае с автомобилем можно сделать исключение. Есть у транспортных средств такая деталь, которая является важнейшей частью и поистине незаменимой – это генератор, представляющий собой некую небольшую электростанцию. Это основной источник электрического питания. Если в нём возникнут какие-либо сбои, это станет причиной плохой зарядки аккумуляторной батареи или вовсе отсутствия таковой. Поэтому каждый автомобилист должен быть уверен в том, что генератор в его «любимце» функционирует исправно. Чтобы такая уверенность не покидала вас, необходимо периодически проводить диагностику данного элемента. В данной статье мы вам расскажем о том, как своими усилиями правильно продиагностировать автомобильный генератор.

Рекомендации для диагностики генератора

Ни для кого не секрет, что приоритетным местом проверки автомобильного генератора, является специализированный автомобильный сервис. Но это совсем не означает, что провести правильную диагностику агрегата нереально в условиях собственного гаража, используя свои знания, умения и силы.

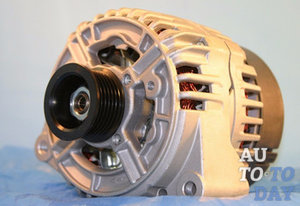

Генератор Прежде чем начинать диагностику автомобильного генератора, необходимо приобрести специальный прибор, измеряющий напряжение. И речь идёт, безусловно, о мультиметре. Много где можно встретить рекомендации, обязующие автовладельцев запасаться тестером, авометром, вольтметром и амперметром, но мы с уверенностью заявляем, что все эти устройства практически идентичны, а незначительные различия заключаются только лишь в наборе дополнительного функционала. Выбирайте, что вам привычнее и удобнее, каждый из перечисленных приборов подойдёт для проведения самостоятельной проверки напряжения на автомобильном генераторе.

Во время проверки миниэлектростанции своего автомобиля каждый владелец обязан знать и помнить то, что делать запрещено:

1. Проводить проверку уровня работоспособности генератора путём короткого замыкания.

2. Соединять такие клеммы как «30» и «67», отвечающих за массу (в некоторых случаях они шифруются как «В+» и «D+»).

3. Принудительно включать генератор без подключенных к нему потребителей. Отсоединять аккумулятор категорически запрещается.

4. Заваривать автомобильный кузов с проводами, подключёнными от аккумуляторной батареи и генератора.

Ещё автомобилисту необходимо не забывать о том, что:

• Естественно, потребуется ещё чья-то помощь. Помощнику ничего сверхсложного делать не придётся, поэтому не стоит зацикливаться на поиске специалистов-механиков. Это как раз тот случай, когда можно даже попросить помочь вам свою вторую половину.

• Проверку вентилей генератора следует проводить под напряжением, не превышающим 12В.

• Если нужно провести замену проводки генератора, то выбирать необходимо только те провода, у которых показатели сечения и длины аналогичны.

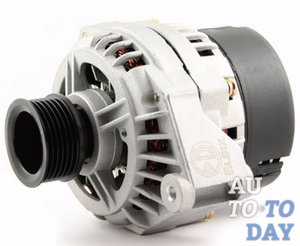

Диагностика генератора • Перед самой диагностикой всех элементов мини электростанции рекомендуется проверить все соединения и натяжение его ремня. Если по первой части понятно, то касательно ремня конкретизируем. Правильное натяжение ремня генератора можно считать по праву верным только в том случае, если при нажатии на его середину с усилием в 10 кг/с он прогнётся максимум на 15 мм, но не более.

Визуальная диагностика генератора

Порой те или иные возможные проблемы с генератором можно определить благодаря индикатору контроля заряда батареи. Если при включении зажигания лампа индикатора не начинает светиться, такое явление может сопровождаться:

• Неисправной аккумуляторной батареей;

• Неисправной контрольной лампой;

• Нарушением целостности проводов индикаторной цепи или контактов;

• Износом генераторных щёток или плохим контактом на узле щёток;

• Неисправным регулятором напряжения.

В тех случаях, когда индикатор светится постоянно вне зависимости от режима работы силового агрегата, могут возникнуть следующие неисправности:

1. Износ или ослабление ремня привода генератора;

2. Пробой диодов в схеме диодного моста;

3. Короткое замыкание статорной обмотки, а также возможный обрыв;

4. Неисправность либо сбой настроек регулятора напряжения.

Как проверить генератор своими руками?

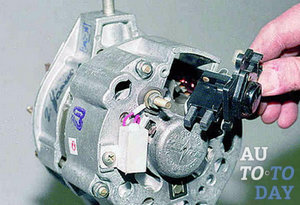

Реле генератора Правильное проведение диагностики автомобильного генератора – занятие достаточно сложное, поэтому здесь необходима чёткая последовательность определённых действий. Первым делом нужно проверить генераторное реле, затем диодный мост, после – статор, и под конец – ротор. В данной ситуации лучше не импровизировать и не придумывать, а действовать исключительно строго по плану.

Реле генератора

Перенапряжение в бортовой сети автомобиля может послужить причиной прекращения работы многих приборов. Реле-регулятор необходим для поддержания правильной разности потенциалов. Чтобы проверить данный элемент на предмет нормального функционирования, необходимо:

1. Переключить мультиметр в режим измерения напряжения.

2. Запустить двигатель автомобиля.

3. Замерить уровень напряжения на клеммах аккумуляторной батареи или же на выводах генератора. Напряжение должно колебаться в пределах 14-14,2 В.

4. Нажать на педаль газа. Это и должен будет сделать тот самый помощник, о котором мы ранее упоминали. Напряжение должно сдвинуться в сторону увеличения не более чем на 0,5 В. Если же отклонение превысило норму, значит, реле-регулятор неисправен.

Диодный мост

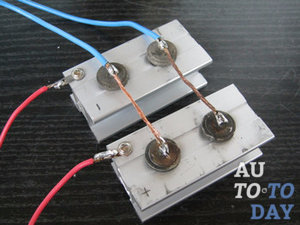

Диодный мост Это устройство состоит из шести диодов, объединённых в пластины, одна из которых отрицательная, а вторая, следовательно, – положительная. Масса трёх диодов находится на катоде, остальные три – на аноде. Проверка осуществляется по следующей схеме:

1. Включить мультиметр в режим омметра.

2. Один щуп присоединить к плюсовому выводу устройства, а другой поочерёдно присоединять к следующим выводам: «Ф1», «Ф2», «Ф3» и «0». То есть первый щуп остаётся присоединённым к пластине с положительным значением, а вторым поочерёдно касаться к выводам диодов, впрессованных в эту пластину.

3. Поменяйте местами щупы и повторите процедуру. В одном из случаев мультиметр должен показать проводимость, то есть сопротивление любого рода, а в другом – нет. Эта проверка проводится на положительной пластине с диодами.

4. Присоедините один щуп к отрицательной пластине, второй – к выводам диодов.

5. Так же повторите операции, как и в случае с положительной пластиной. И снова проводимость будет в каком-то одном из случаев. Так прошла проверка отрицательной пластины.

Обратите внимание на то, что сопротивление должно обязательно превышать нулевое значение. Если это не так, значит велика вероятность, что пробило диод. Об этом явлении может сказать и тот факт, что сопротивление отсутствует в обе стороны в процессе подключения. Диодный мост может раздавать недостаточный заряд даже с одним исправным диодом, поэтому необходимо в срочном порядке производить замену этого элемента.

Статор

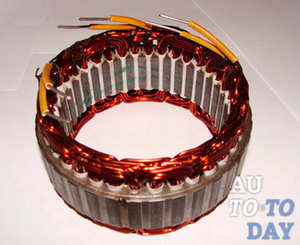

Этот блок выглядит как полый металлический цилиндр с аккуратно уложенными генераторными обмотками внутри него. Проверка этого элемента должна проходить по следующему плану:

1. Отсоедините от диодного моста стартерные выводы.

2. Визуально продиагностируйте состояние обмотки. На ней не должно быть никаких повреждений любого рода.

3. Поставьте мультиметр в режим проверки сопротивления.

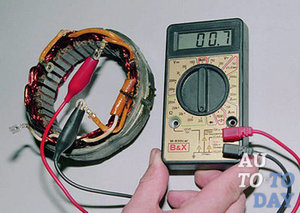

Статор 4. Проверьте обмотку на предмет пробоев: замерьте сопротивление между корпусом статора и любым выводом обмотки. Это значение, как ни странно, относится к категории «чем больше, тем лучше». Идеальный вариант – это стремление к бесконечности с зашкаливающей стрелкой мультиметра. Прибор должен выдавать сопротивление не менее 50 кОм. В противном случае автомобильный генератор в скором времени выйдет из строя.

Ротор

Этот элемент выглядит как металлический стержень, на который и намотана обмотка, а на его концах присоединены кольца, по которым проскальзывают щётки генератора. Чтобы диагностировать ротор, необходимо следовать таким инструкциям:

1. Извлеките ротор и осмотрите состояние подшипников вместе с обмоткой.

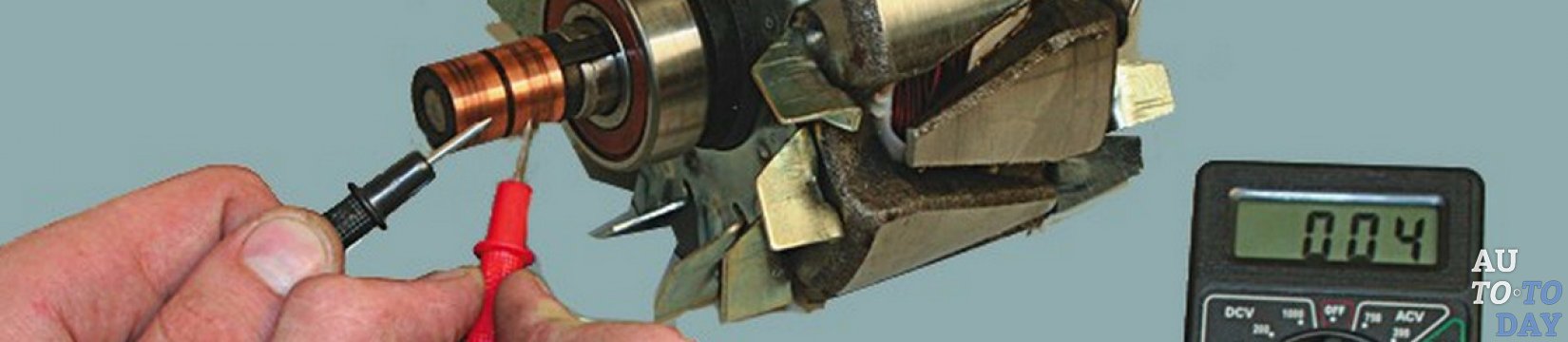

2. Присоедините щупы мультиметра к кольцам. Аппарат всё также должен находиться в режиме омметра. Полученные значения должны находиться в пределах 2,3-5,1 Ом.

• если сопротивление совсем не измеряется, значит, где-то в обмотке есть обрыв.

• если сопротивление выше, значит, где-то есть плохой контакт или выводы обмотки неправильно припаяны к кольцам.

• если сопротивление меньше, значит, есть вероятность межвиткового замыкания.

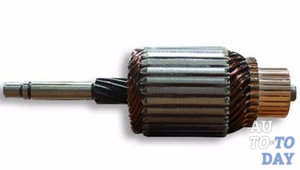

Ротор Данный алгоритм проведения диагностических работ подойдёт для многих автомобилей, как современных иномарок, так и отечественных старожилов. Но повторим ещё раз: главным условием является напряжение бортовой сети, равное 12 В.
