Как проверить выжимной подшипник?

6867

Выжимной подшипник Выжимной подшипник устанавливается в сцепление автомобиля. Сцепление предназначено для передачи крутящего момента от коленчатого вала двигателя на ведущий вал коробки переключения передач. Кроме этого, выполняет следующие функции: обеспечивает надёжное жёсткое соединение двигателя с трансмиссией автомобиля; снимает ударные нагрузки на двигатель и коробку переключения передач во время переключения; обеспечивает плавное страгивание машины после включения передачи; плавное переключение передач в движении; при нажатии водителем на педаль сцепления, мгновенно рассоединяет трансмиссию от двигателя.

Для чего нужен выжимной подшипник.

Одним из основных агрегатов для надёжного выполнения сцеплением своих функций является выжимной подшипник. Существует 2 вида подшипников: механические и гидравлические. К механическим относятся шариковые или роликовые подшипники, состоящие из непосредственно подшипника, муфты и пружинной скобы, фиксирующей вилку. Выжимной подшипник устанавливается на направляющую ведущего вала коробки переключения передач и свободно перемещается по ней внутренней обоймой в продольном направлении. К подшипнику крепится вилка, выполненная в виде коромысла, предназначенная для принятия усилия, прикладывающегося водителем на педаль сцепления и передающегося механическим или гидравлическим приводом, а также для передачи этого усилия на выжимной подшипник.

Выжимной подшипник Посредством привода сцепления и вилки, подшипник перемещается по направляющей первичного вала КПП и нажимает обоймой на отжимные рычаги. Преодолевая усилие прижимных пружин, отодвигает ведущий диск от ведомого, при этом рассоединяя жёсткую связь трансмиссии автомобиля. Нажатие на рычаги выполняется наружной обоймой. За счёт её вращения происходит плавное снятие нагрузки с ведомого диска, а соответственно, и с коробки переключения передач. При отпускании водителем педали сцепления, нагрузка с выжимного подшипника снимается при помощи прижимных пружин через прижимные рычаги. Подшипник возвращается в первоначальное положение, обеспечивая плавную передачу крутящего момента от двигателя на трансмиссию автомобиля.

Гидравлический выжимной подшипник выполняет те же функции, только имеет более сложную конструкцию. Для их выполнения используется гидравлическая жидкость, подаваемая к подшипнику под давлением.

Гидравлический выжимной подшипник состоит из цилиндра, поршня, подшипника, стопора поршня, резиновых уплотнителей, пыльника, штуцера подвода и отвода жидкости. При нажатии водителем педали сцепления, жидкость поступает под торец поршня гидроподшипника. Под давлением жидкости поршень перемещается, нажимает на рычаги выключения, отодвигает ведущий диск от ведомого, рассоединяя жёсткую связь двигателя с трансмиссией. При отпускании водителем педали в главном цилиндре открывается канал слива, и все детали занимают первоначальное положение.

Как нужно проверять выжимной подшипник.

Несмотря на довольно высокую надёжность выжимных подшипников, они тоже выходят из строя. Их неисправности в основном связаны с неграмотной эксплуатацией автомобиля. Выжимной подшипник вступает в работу только при нажатии на педаль сцепления. В этот момент, он испытывает большие динамические нагрузки, которые приводят к повышенному износу трущихся деталей и их разрушению.

Гидравлический выжимной подшипник Одной из основных ошибок в эксплуатации выжимных подшипников является длительное их включение в работу, которая осуществляется при нажатии на педаль сцепления или нежелании включать «нейтраль» на АКПП и коробках-роботах, особенно при езде в городском цикле с длительными пробками. Большие нагрузки действуют на подшипник и сцепление в целом при резком старте, буксовании колёс, длительной езде по плохой дороге или бездорожью.

Существует ещё одна ошибка в эксплуатации: это несвоевременная замена начинающего выходить из строя выжимного подшипника. Каких-либо инструментальных проверок выжимных подшипников не существует. Их неисправности можно легко определить по косвенным признакам и при непосредственном его осмотре после демонтажа. Косвенные признаки механического и гидравлического подшипников немного отличаются.

При подозрении на неисправную работу (посторонний шум в работе КПП, невозможность переключения передач, сцепление буксует или «ведёт»), необходимо проверить регулировку привода сцепления, обратив внимание на наличие зазора между штоком рабочего цилиндра и вилкой. После этого нужно проверить работоспособность выжимного подшипника, для чего завести двигатель, нажать педаль сцепления, и если появляется посторонний шум (свист, стук и т.д.), а при отпускании педали он исчезает, это говорит о неисправной работе подшипника. Для дальнейшей проверки необходимо демонтировать КПП, вывести из крепления с пружинным фиксатором вилку, снять её, после чего снять подшипник вместе с муфтой с направляющей первичного вала КПП.

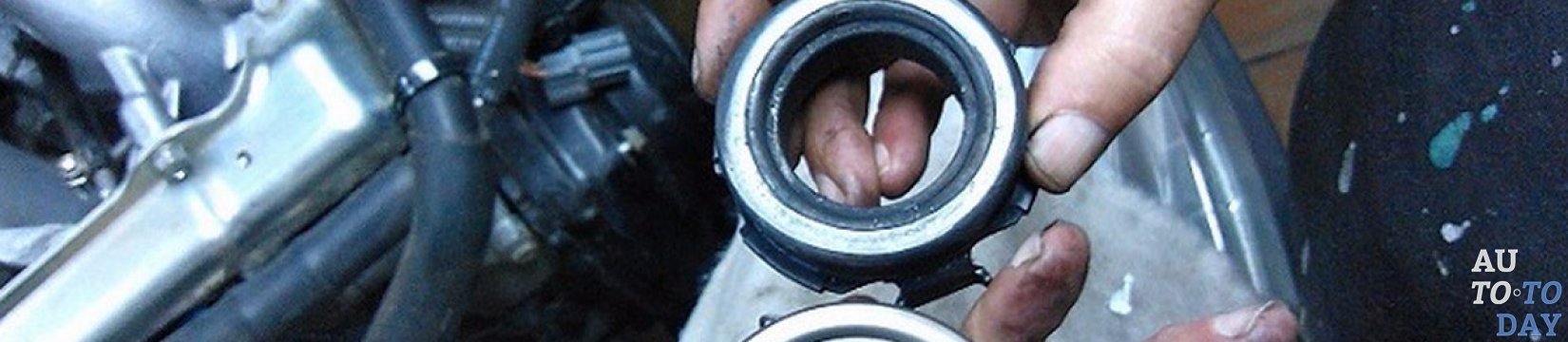

Выжимной подшипник Внимательно осмотреть подшипник на отсутствие люфта, заеданий при прокручивании, сильного шума, механических разрушений. Если неисправность вызвана отсутствием смазки, наличием грязи, его необходимо очистить, «набить» подшипник смазкой, очистить и смазать направляющую. Установить подшипник на место, обращая внимание на отсутствие заеданий при перемещении по направляющей.

Произвести монтаж в порядке, обратном съёмке, проверить наличие зазора между вилкой и штоком рабочего цилиндра привода. Проверить работу выжимного подшипника при работающем двигателе. Если при работе выжимного подшипника неисправностей не выявлено, или есть подозрения на неисправность других деталей сцепления, произвести его диагностику.

К косвенным признакам неисправностей гидравлического подшипника можно отнести (кроме перечисленных выше) проваливание педали сцепления из-за нарушения герметичности поршня подшипника или деталей привода. Поэтому перед демонтажём КПП необходимо осмотреть главный и рабочий цилиндр привода, а также шланги подвода жидкости. Проверить наличие жидкости в бочке, убедиться в отсутствии воздушной пробки в приводе сцепления.

Инструменты для проверки выжимного подшипника. Как уже отмечалось ранее, специального инструмента и приспособлений для проверки выжимного подшипника не существует. Вывод о неисправности делается по косвенным признакам и при визуальном осмотре. В этой работе большое значение имеет приобретенный опыт в эксплуатации автомобиля, позволяющий на слух и визуально определить неисправность.

Для выполнения работ используется штатный инструмент. К нему можно отнести устройство, центрирующее ведомый диск, щуп для регулировки рабочего зазора между штоком и вилкой, лупу 10-20-кратного увеличения для осмотра деталей на отсутствие усталостных трещин, а также трещин, возникающих после местного перегрева.

Выжимной подшипник Практика показывает, что если на подшипнике есть какие-то неисправности (следы перегрева, повышенный износ, наличие люфта, трещины, механические разрушения…), его следует заменить. При снятой коробке переключения передач желательно проверить другие компоненты сцепления. Данная работа довольно грязная, ответственная, требует для облегчения выполнения эстакады или смотровой ямы и соответствующих навыков, поэтому её желательно выполнять на СТО.
