Роботизированная коробка передач: изучаем вместе

3107

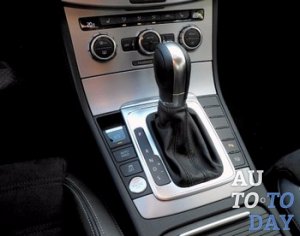

Коробка передач Бытует такое мнение, что движение прогресса происходит за счёт ничего иного, как человеческой лени, и это вполне жизнеспособное утверждение. Вы так не считаете? Вот поэтому автомобильный инжиниринг идёт на поводу людских пороков, что явно просматривается в салоне автомобиля: там где раньше было три педали, стало две – газ и тормоз.

Роботизированная коробка передач или как в простонародии среди автомобилистов её ещё называют «робот», не что иное как механическая КПП, в которой за переключение передач и выключение сцепления отвечает электроника, то есть эти функции полностью автоматизированы.

Такое название призвано свидетельствовать о том, что водитель автомобиля и сложившиеся дорожные условия предоставляют лишь входную информацию, а далее уже система управления руководит работой роботизированной коробки передач сама через электронный блок управления, который действует по определённому заданному алгоритму.

Робот впитал в себя все положительные стороны механической и автоматической коробок передач. Комфорт автомата и надёжность в совокупности с экономичностью топлива механики. При всём этом роботизированная КПП гораздо доступнее в ценовом сегменте чем классика автоматической коробки передач. Сегодня большинство ведущих автомобильных производителей оборудуют автомобили, выходящие с конвейера, роботизированными КПП, ставя их на все модели от бюджетных до премиальных.

Принцип работы

Принцип работы предельно прост. Можно выразиться так, что это обычная механическая КПП, но с некоторыми облегчающими и помогающими автоматическими системами. Эти системы включают и выключают сцепление и переключают передачи в правильной последовательности вниз или вверх, интеллектуально выбирая когда нужно сделать правильный переход на ступень. Даже работа роботизированной коробки такая же по своему принципу, как и у механики.

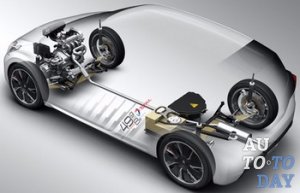

ТрансмиссияНо без определённых отличий здесь, конечно же не обойтись. И самое главное из них – это наличие актуаторов. Понятнее говоря, за работу сцепления в роботе отвечают сервоприводы.Актуаторы управляются посылами с электронного блока, а в движение их приводит небольшой электромотор. Вот для примера, Вы, перед тем как начать движение, ставите селектор на первую передачу. ЭБУ сразу же распознаёт задачу и отдаёт команду сервоприводу о том, что нужно выжать сцепление, второй сервопривод помещает нужный синхронизатор в соответствующее положение, таким образом закрепляя первую передачу. После сервопривод плавно отпускает сцепление, а последующее переключение передач происходит аналогичным способом.

Но если Вы пожелаете перевести коробку в полностью автоматический режим, то алгоритм действий будет немного изменён. Команда о смене передач уже будет поступать не от Вас, как от водителя, а от компьютера, который просчитает и учтёт скорость, с какой движется автомобиль, обороты мотора и снимет показания систем безопасности ABS и ESP. В этом случае на водителя будет возложена роль статиста, оперирующего нажатием двух педалей, а за всё остальное можно будет уже не переживать, ибо всю «грязную» работу будут выполнять коробка и электроника.

Проанализировав большинство отзывов водителей роботизированных коробок можно сказать, что наряду с основными достоинствами, присутствуют и недостатки:

«+» - небольшая масса агрегата, экономичность топливного расхода, сравнительно невысокая стоимость.

«-» - плохая приемистость из-за рывков при переключении передач.

Естественно производители знают об этом и прилагают всех усилий для решения данной проблемы. Механические актуаторы были заменены единственным электромагнитным, что повлекло за собой «убийство двух зайцев сразу» - существенно уменьшился размер робота, следовательно и масса и переключение передач стало осуществляться в восемь раз быстрее. Нельзя обойти стороной и появление роботов с двумя сцеплениями. Это нововведение в сфере роботизированных коробок передач повысило скорость работы агрегата и долговечность. За ними и лежит будущее.

Основные преимущества и недостатки

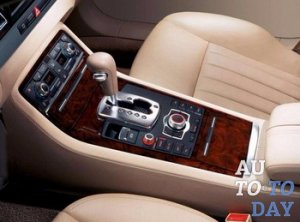

Коробка передач Роботизированная коробка обладает множеством положительных сторон. Мы будем базироваться на отзывах обычных автомобилистов, которые сталкиваются с роботом ежедневно за рулём своих автомобилей. Так как конструкция роботизированной коробки аналогична механической КПП, то надёжность её более высокая чем у автомата или вариатора.

Итак плюсы роботизированной КПП:

- в следствии того, что роботизированная коробка по объёму меньше чем "автомат" или "механика", она потребляет гораздо меньше масла – 3 литра против 6-8 у автомата;

- такой вид трансмиссии широко изучен любым ремонтным сервисом, так как конструкция трансмиссии аналогична привычной всем механике;

- ресурс сцепления на треть превышает другие типы коробок;

- практически все роботизированные коробки оснащены режимом, переключающим её на ручную работу, что придётся по нраву любителям как механики, так и автомата;

- а главным преимуществом, по мнению потребителей, является экономичность данной коробки в плане топливного расхода, который близок к механике.

Минусы роботизированной коробки:

- наиболее обидным в роботах является то, что отсутствует возможность их программирования. Для перепрошивки некоторых роботов придётся полностью менять их ЭБУ;

- роботизированная коробка не радует водителей своей задумчивостью. Приходится часто продумывать моменты перестроения вплоть до долей секунды;

- досаждают частые рывки во время переключения передач. Конечно же это лечится перепрошивкой, но ведь на это можно и закрыть глаза.

Подытоживая, хочется сказать одно: не нужно бояться роботизированных КПП. Анализируя все отзывы владельцев, можно сказать, что роботы не доставят Вам особых хлопот. Базируясь на сказанном, не забудьте прислушаться к себе. Если Вы почувствовали, что это Ваш вариант, то берите и «кайфуйте» в своё удовольствие.

Основные неисправности

Как ни странно, но на первое место следует поставить проблему износа сцепления. Сцепление робота может «лететь» уже на 50 тысячах километров. К тому же это ведёт к тому, что остатками такого износа забиваются другие элементы робота как блок клапанов и мехатроник. Роботизированные коробки настолько «напичканы» различными датчиками приводами, проводкой и различными компонентами электрики и электроники. Именно по этой части зачастую и возникают проблемы.

Всё может начинаться как с обычной потери контакта, так и закончиться поломкой электронного блока управления. В ряде случаев можно отделаться перепрошивкой ЭБУ, но может произойти и такое, что потребуется полностью заменить «мозги» робота.

Большой спектр проблем можно выделить в системе охлаждения коробки робота. Во-первых, из-за того, что охлаждающий радиатор находится в глубине, он обделён в достаточном количестве воздуха. Во-вторых, порой он вынесен на картерную защиту, что требует нередкой очистки от грязи. Некоторые виды роботизированных коробок постоянно адаптируются к износу дисков сцепления, что приводит к новому изучению крутящего момента мотора, обучению заново выжимать сцепление, плавно трогаясь, и переключать передачи.

Но в любом случае, если Вас насторожил какой-либо не свойственный поведению коробки факт: рывки, толчки, вибрации и прочее, рекомендуем пройти диагностику робота. Запомните одну простую истину, что диагностика проблемы на начальном этапе и её скорейшее устранение осуществляется гораздо проще и не так "бьёт по кошельку", как капитальный ремонт всей коробки.

История появления и внедрения в автомобили

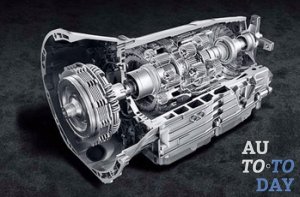

AMG Speedshift Эволюция роботизированных коробок передач перевёрнута буквально с ног да на голову. Самые простые агрегаты на одном сцеплении стали появляться только в этом столетии. Однако ещё в 1935 (Адольф Кегресс) и 1939 (фирма ZF) годах были получены патенты на механические коробки передач, оборудованные двумя дисками сцепления. До сих пор неизвестно вышли эти агрегаты за границы чертежей на бумаге или нет, но один конструктор из Франции ещё в 1934 году предлагал оснастить такой трансмиссией CitroenTractionAvant. Но к сожалению это на тот момент было невозможно выполнить технологически. И эта идея была забыта на полвека.

Возродилась эта идея благодаря действиям спортивных инженеров компании Porsche. В 80-ые годы и была создана Doppelkupplungsgetriebe — механическая коробка, оборудованная двойным сцеплением. Но этот агрегат оказался не достаточно совершенен. Коробка была громоздкой, тяжёлой и не надёжной. Не обрели массовости и коробки, которыми оснащались раллийные автомобили Peugeot 205 и Audi SportQuattro S1. Технологии начала двухтысячных требовали больших финансовых затрат для доведения таких коробок до ума и выпуска их в серийное производство. И снова эта технология забылась, но уже не так надолго, а всего на 10 лет.

Знакомая нам коробка DSG (Direktschaltgetriebe) начала создавать уже в середине 90-ых годов прошлого века компанией Volkswagen. В 2003 году ею оснащался ряд моделей VAG. Многие ведущие автопроизводители проявили интерес к агрегату о двух сцеплениях. Результатом этого стало появление системы DualClutchSystem, которой оснащаются абсолютно разнообразные автомобили от Bugatti Veyron, Ferrari 458 до «китайца» BYD G6.

Отличия от других видов трансмиссий

Механическая коробка

Начнём с самой популярной трансмиссии, то есть механической. Возраст этого ветерана насчитывает уже более века. Но за этот период она изменялась множество раз, дойдя до сегодняшнего времени в лучшем её проявлении. Коробка вместе с двигателем расположены под капотом автомобиля, а между ними находится узел сцепления. При выжимании водителем педали сцепления, происходит механическое разъединение двигателя и коробки передач, в этот момент и выбирается необходимая для включения передача. Рекомендовано производить «разъединение» МКПП и мотора также во время торможения и при парковании.

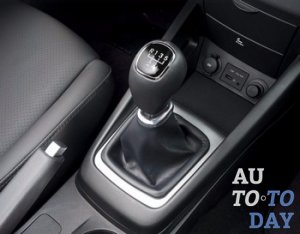

Механическая коробкаРасположение двигателя в автомобилях с задним приводом – продольное. МКПП в таком случае состоит из трёх валов: ведущего, промежуточного и ведомого. Автомобили с передним приводом оснащаются поперечным расположением двигателя, а коробка в свою очередь имеет только два вала: входящий и выходящий. Это и приводит к различной работе трансмиссии, но это не влияет на функции, они остаются неизменными.

Коробка автомат

Переключение передач в классическом автомате контролируется гидроблоком, которым в современных автомобилях управляет электроника. Поэтому при помощи АКПП можно использовать различные режимы езды: экономичный, обычный и спортивный. В более «навороченных» автоматических коробках бывает ещё полно всевозможных режимов, которые так и остаются не познанными автомобилистами.

Классические автоматы отличаются хорошей надёжностью настолько, что выдерживают пробег в 400 тысяч километров без особых вмешательств в конструкцию коробки. Главное аккуратно эксплуатировать коробку и не «жечь» её на резких стартах со светофоров, а также вовремя заливать в агрегат качественное масло. Многие современные АКПП позволяют переключать передачи в ручном режиме.

Вариатор

В состав вариатора входит шкивы конусовидной формы, которые направлены друг к другу вершинами, а между ними зажат ремень специальной клиновидной формы. Конусы, попарно двигаясь друг к другу и обратно, изменяют диаметр рабочей поверхности шкивов. При раздвижении конусов, ремень, что обращён рёбрами к ним, провалится в середину шкива и будет огибать его по радиусу меньшего размера. В случае движения конусов навстречу друг другу, огибание шкива ремнём будет происходить наоборот по большему радиусу.

КПП Управление шкивами происходит под строгим контролем гидравлической системы, которая следит за синхронным сближением конусов одного шкива и расхождением в другом. Один шкив располагается на ведущем валу, который идёт от двигателя, а второй прикреплён к ведомому, который идёт уже к колёсам. Благодаря такому расположению шкивов, передаточное отношение налаживается в широчайшем диапазоне.

Что бы осуществить движение назад в автомобиле с вариатором, в нём находится специальный узел, меняющий направление вращения выходного вала. Таким узлом может служить планетарная передача. Помните, что выбор трансмиссии – это Ваше чисто субъективное мнение, как автовладельца и автолюбителя. Проанализируйте. В толкотне пробок лучше подойдут «вариатор» и «автомат». На бездорожье – «механика». Но учиться водить лучше на «механике» или «роботе», тут лучше можно прочувствовать поведение автомобиля и сам двигатель.
