Замена поворотного кулака

2419

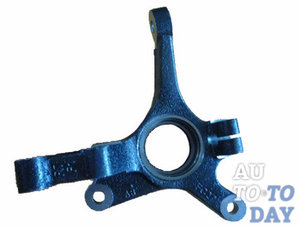

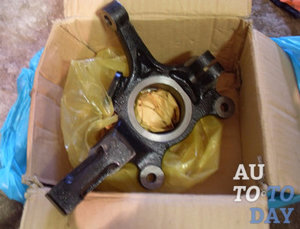

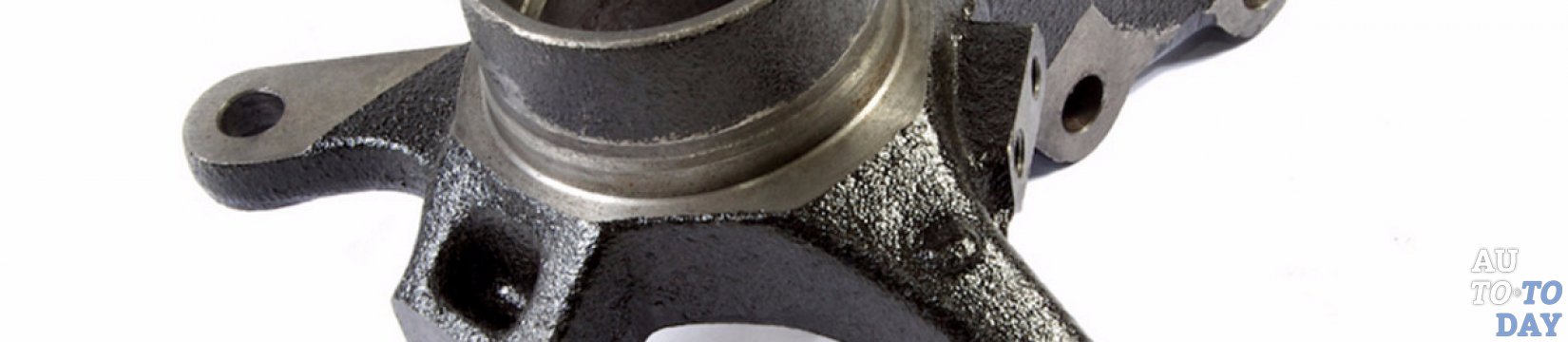

Поворотный кулак Без поворотного кулака, который является деталью подвески колеса, управление обычным автомобилем было бы невозможно. Именно благодаря ему и осуществляется поворот автомобильного колеса в разные стороны. Как правило, на такую относительно небольшую, но очень важную деталь производится действие практически всех сил, которые связаны с продольным и поперечным торможением автомобиля, поэтому поворотный кулак подвергается большому риску поломок или же износа по истечении лет. В данной статье мы расскажем вам, что же собой представляет сам поворотный кулак, а также детально опишем, как произвести корректную его замену в случае неисправности.

1. Что собой представляет поворотный кулак

Как мы уже упоминали выше, благодаря вращению поворотного кулака обеспечивается управление колесом в стандартных автомобилях. Поворотный кулак является незаменимой деталью подвески колеса. Также на поворотном кулаке, как правило, производится монтаж блока подшипника ступицы колеса, который служит подшипниковой опорой колеса автомобильного транспорта. Поворотный кулак, как правило, устанавливается по направлению к центру автомобиля на шасси, непосредственно на надрамнике, и крепится благодаря направляющим звеньям подвески колеса (так называемые рычаги независимой подвески колес).

Поворотный кулак Зачастую благодаря верхнему и нижнему рычагам независимой подвески колеса, которые непосредственно оказывают воздействие на поворотный кулак, для последнего задаются своеобразные центры тяжести. Более того, линия, которая производит соединение обоих центров тяжести, образовывает поворотную ось для поворота кулака, которая, как правило, проходит в пространстве под углом.

Для того чтобы кулак поворачивался и, соответственно, осуществлялся поворот управляемого колеса, также используется и рычаг поворотного кулака (так называемый рычаг поворотной трапеции). Он должным образом действует на поворотный кулак, а также на него передаются силы, которые оказывают воздействие на колеса при повороте автомобиля, к примеру, посредством рулевой трапеции. Рулевой кулак, в силу его поворотной функции в отношении колеса, которое установлено на нем, в народе "окрестили" также поворотной опорой колеса.

Как мы уже упоминали выше, вместе с передачей поворота на установленное колесо поворотный кулак перенимает на себя все те силы, которые действуют непосредственно на колесо, поскольку на него действует не только вес автомобиля, а и практически все силы, которые связаны с продольным и поперечным торможением автомобиля. Исходя из этого, поворотный кулак должен быть выполнен из прочного, износостойкого материала.

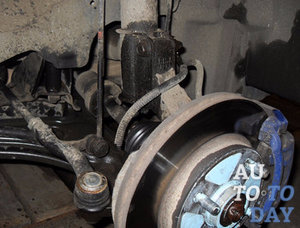

Снимаем колесо Важно знать, что во время движения автомобиля по прямой направление движения колес должно постоянно находиться в идеальной параллели с продольной осью автомобиля; но такое идеальное соответствие бывает не всегда, так как, к примеру, результатом упругой деформации в деталях подвески колеса становится схождение передних колес во время ускорения, при переднем приводе, внутрь. Во время совершенного движения по кривой линии можно также сказать, что при нейтральных динамических свойствах колеса повернуты так, чтобы можно было установить идеальный угол схождения колес.

В момент установленного радиуса кривизны и при определенных показателях скорости данное совершенное положение колес в ободе должно обеспечить силу бокового увода колеса, которая находится в правильном соотношении с соответствующей нормальной силой, которая действует на каждое отдельное колесо. Если говорить о позиции оси, то это значит, что силы бокового увода должны приводиться в действие с осевой нагрузкой. Если соответствие нарушается, динамические свойства приобретают характер избыточной или недостаточной поворачиваемости.

2. Как правильно заменить поворотный кулак

Как мы уже говорили, поворотный кулак приводится в эксплуатацию для того, чтобы принять на себя и выдержать усилия, исходящие от ударов колес о неровное дорожное полотно, а также для создания угла поворота для колес, при помощи которых и осуществляется управление самим автомобилем. Как правило, материалом, из которого изготавливается поворотный кулак, служит высокопрочная легированная сталь 30Х или 40Х, а в процессе самого изготовления должна соблюдаться высокая точность геометрических размеров для установки деталей, которые сопрягаются.

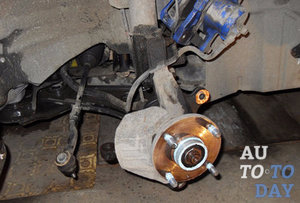

Снимаем тормозной диск Во время эксплуатации автомобиля подвергается износу поверхность цапфы для подшипников ступицы. Зачастую это приводит к повышению люфта передних колес. Как утверждают специалисты, данный дефект поворотного кулака в момент движения может стать причиной затруднения при управлении транспортным средством. При воздействии нагрузок, которые превышают допустимые и вызывают изменение показателей жесткости, а также из-за усталости верхних слоев металла и действия сил трения, могут «всплыть» еще и разнообразные дефекты поворотного кулака.

К такого рода дефектам можно отнести износ крепежных отверстий, трещины разных размеров, повреждение резьбы и другие. Если вы вдруг обнаружили хотя бы один из этих дефектов, будьте уверены в том, что поворотный кулак необходимо срочно поменять на новый.

Для того чтобы быстро и качественно сделать замену поворотного кулака, не поленитесь и прочтите инструкцию, указанную нами ниже. Итак, приступаем к работе. Для начала нужно собрать вместе все вспомогательные инструменты, которые понадобятся вам в процессе замены. Итак, вам понадобятся: специальный инструмент для сборки/разборки ступицы, съемник шарового шарнира, специальный ключ, а также опора и выколотка. После того как вы собрали все инструменты, можете приступать к самому процессу замены поворотного кулака.

Для начала, приподнимаем переднюю часть автомобиля и производим установку страхующих опор в соответствующих местах. После этого снимаем колесные гайки, а за ними и переднее колесо. Затем беремся за отворачивание крепежных болтов тормозного шланга.

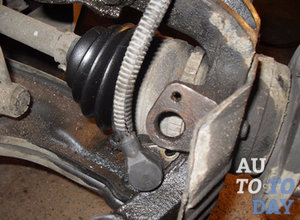

Откручиваем датчик ABS После этого принимаемся за снятие суппорта. Для этого вывинчиваем болты крепления суппорта и снимаем последний с опоры подшипника заднего колеса. Дабы не нанести какие-либо повреждения суппорту и тормозному шлангу, специалисты советуют закрепить суппорт на кузове автомобиля с помощью куска проволоки. Следите также за тем, чтобы тормозной шланг не сильно перегибался.

Далее, занимаемся снятием датчика скорости вращения колеса с поворотного кулака. Нет необходимости в отсоединении разъёма датчика частоты вращения колеса. После этого приподнимаем стопорный штифт и снимаем гайку ступицы.

Затем выворачиваем 6-миллиметровые болты крепления тормозного диска, и после этого снимаем тормозной диск с передней ступицы. Если вы обнаружили, что тормозной диск вжался в переднюю ступицу, вам необходимо вкрутить два болта 8 х 1,25 мм в тормозной диск для снятия его со ступицы. На момент проделывания данной операции важно следить за тем, что каждый болт поворачивается поочередно на 90 градусов. Все это делается для предотвращения перекоса диска. Также не забудьте проверить переднюю ступицу – она не должна иметь никаких повреждений или трещин.

После этого снимаем шплинт с шарового шарнира на конце рулевой тяги, а затем снимаем и гайку. Обратите внимание на то, что при сборке нужно затянуть гайку, затем установить новый шплинт и загнуть его концы.

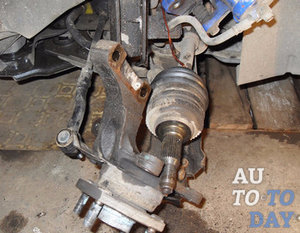

Откручиваем поворотный кулак Далее, воспользовавшись специальным инструментом, отсоединяем шаровой шарнир рулевой тяги от поворотного кулака. Затем выворачиваем фланцевый болт и фланцевые гайка на нижней тяге. Как правило, в момент установки следует установить новый фланцевый болт и новые фланцевые гайки. Слегка затягиваем все три крепежные детали, затем, начиная с фланцевых гаек, затягиваем их до установленного момента.

Итак, можете с уверенностью вздохнуть: большая часть работы уже выполнена. Теперь вам нужно собрать все силы и довести начатое дело до победного конца. Для этого отсоединяем корпус нижнего шарнира от нижней тяги и снимаем болты вилки амортизатора и самостопорящиеся гайки с амортизатора. На момент установки необходимо установить новые крепежные болты амортизатора и новые самостопорящиеся гайки.

Ударяя по концу приводного вала пластиковым молотком и, в то же самое время, вытягивая ступицу наружу, снимаем наружный шарнир приводного вала с поворотного кулака. После этого мы можем снять поворотный кулак. Как утверждают специалисты, категорически запрещается вытягивать приводной вал наружу. Это может стать причиной разборки внутреннего шарнира приводного вала.

После этого беремся за снятие стопорного штифта с корпуса нижнего шарнира, а затем снимаем и гайку. Во время установки важно затянуть новую корончатую гайку, затем установить новый стопорный штифт.

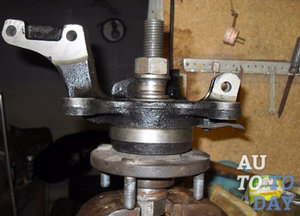

Запрессовываем ступицу в подшипник Далее – дело за малым. Отсоединяем корпус нижнего шарнира от поворотного кулака при помощи специального инструмента. Вот и все! Таким образом вы можете снять поворотный кулак с автомобиля. Установку поворотного кулака проводим в порядке, обратном снятию, но нужно также учитывать и некоторые правила, изложенные ниже…

Итак, первое, на чем стоило бы акцентировать внимание, это то, что на момент установки поворотного кулака нужно позаботиться о том, чтобы не повредился защитный чехол шарового шарнира. Во-вторых, очень важно затянуть все резьбовые соединения до рекомендованного момента.

Перед тем как браться за присоединение нижнего шарового шарнира к поворотному кулаку, необходимо проделать удаление остатков смазки непосредственно с резьбы и посадочной поверхности пальца шарового шарнира, а также с поверхности отверстия самого поворотного кулака и с соприкасаемой поверхности корончатых гаек.

Также вам следует сначала собрать все входящие в состав детали и слегка затянуть болты и гайки. Затем проделываем поднятие подвески так, чтобы на нее приходился весь вес автомобиля, после чего затягиваем их окончательно до рекомендованного момента.

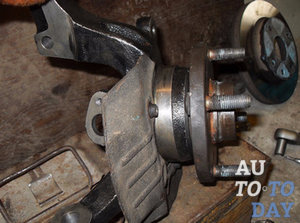

Собираем все в обратном порядке Также нужно следить, чтобы до нижнего предела момента затяжки была затянута корончатая гайка, а затем требуется довернуть ее только до совпадения прорези с отверстием в шаровом пальце. Не стоит ждать совпадения прорези с отверстием ослаблением гайки.

При вторичной сборке специалисты советуют использовать новую гайку ступицы. Перед тем как осуществить установку ступицы, вам следует смазать привалочную плоскость гайки ступицы незначительным количеством моторного масла. После затяжки обжимаем деформируемые края гайки на конце приводного вала.

Перед тем как приниматься за установку тормозного диска, нужно сделать очистку посадочных поверхностей ступицы диска. Перед тем как поставить на свое место колесо, требуется также сделать очистку привалочной поверхности тормозного диска и внутренней поверхности отверстия колесного диска. Наконец, проверить углы установки колеса и отрегулировать их в случае необходимости.
