Замена ремня вариатора своими руками

2947

Ремень вариатора Вариаторы в автомобилях применяются все чаще. Хоть изобрели подобные устройства много лет назад, но истинно их оценили и стали использовать только в нынешние времена. При этом они тоже могут ломаться и требовать ремонта. Рассмотрим, как проводится замена ремня вариатора. Ремень является одной из немаловажных составляющих в устройстве вариаторной коробки передач. Поэтому его замена должна производиться своевременно и с помощью особых инструментов. Изношенный или растянувшийся ремень хуже передает вращающий момент между шкивами CVT, что приводит к потере мощностей машины.

Ремень в вариаторах отличается от своих аналогов в других частях автомобиля. Он состоит из нескольких стальных полос, покрытых специальными клиньями в форме бабочек. Именно поэтому такой вид связи между шкивами вариатора называют еще клиноременным. Замена ремня на вариаторе требует не только наличия соответствующих запчастей, но и участия опытных мастеров.

Когда требуется замена ремня вариатора?

Покупая подержанный автомобиль с вариатором, будьте готовы к его возможному ремонту (в случае реального пробега> 100 000 км для Jatco, GM и> 150 000 км для VAG (Luk)). Ресурс, заложенный автопроизводителями, составляет ~ 200 тыс. км пробега, и у каждой новой модели становится всё больше. Если водитель соблюдал правила эксплуатации, разрушение пластинчатого ремня возможно лишь при пробеге сверх ресурса — из-за накопившейся усталости стальных лент (цепи), поддерживающих пластины. Но «убить» вариатор можно и гораздо раньше, если, например, буксуя в грязи, нервно перебрасывать селектор из D в R и обратно.

Первыми не выдерживают издевательства ленты — вытягиваются, зазоры между пластинами ремня увеличиваются. А усилие сжатия конусов очень большое, так что неправильно расположенную пластину они выдавят легко. В итоге ремень разрушается и надирает конусы, попутно забивая продуктами выработки гидроблок.

Неисправности ремня вариатора В этом случае буксировать машину не рекомендуют: рассыпавшийся ремень способен повредить контактные поверхности шкивов и зубья шестерен. Экономия на эвакуаторе обернется покупкой не только дорогостоящего комплекта шкивов и ремня (цепи), но зачастую и более дефицитных деталей, которые придется заказывать. Если на кромках пластин сохранились наклонные насечки, ремень не проскальзывал – давление в полостях управления шкивами в норме. Если же видны крупные задиры с заусенцами, то давление в системе снижено. Возможных причин тому много, начиная с неисправности масляного насоса и заканчивая износом уплотнительных колец шкивов.

Ремень можно повредить и даже порвать, если при быстром движении машины выйдет из строя датчик скорости. Потеряв его сигнал, ЭБУ быстро сдвинет шкивы в среднее положение — переведет вариатор в аварийный режим, чтобы предотвратить его полное разрушение. При такой перегрузке стальные ленты деформируются. Сам же датчик скорости на основе эффекта Холла и поныне не особо надёжен. Если он откажет на средней скорости, риск перегрузки ремня минимален. Такие отказы нередки, поэтому после покупки подержанного автомобиля датчик скорости лучше сразу заменить новым, благо, разбирать вариатор не придется — датчик закреплен на корпусе снаружи.

«Убить» ремень случается и на малой скорости. Например, если при парковке задним ходом неосторожно удариться колесами в высокий бордюр, ремень получит слишком сильный импульс в обратном направлении — и будет поврежден.

Инструменты для замены

Что вам понадобится:

- ключи на 10-11-14;

- ударная отвертка;

- молоток;

- 6 хомутов;

- просторный и чистый рабочий стол;

- любая фотокамера.

Вариатор Важный момент! Понадобятся пластиковые чаши для хранения в них снятых деталей. Каждую чашу по мере наполнения следует размещать в порядке хронологической последовательности демонтажа, надписать, важные моменты сфотографировать. Это поможет безошибочно последовательно произвести обратную сборку вариатора.

Процесс замены ремня вариатора

1. Начинаем с откручивания 6 болтов крышки раздатки. Отвёрткой аккуратно поддеваем крышку раздатки и снимаем ее. Правда, становится интересно? И ничего страшного: обычный конический роликовый подшипник. Вынимаем «штуку», оказалось — двухопорная косозубая шестерня. Это всё помещаем в первую чашу вместе с 6-ю болтами и подписываем.

2. Переворачиваем коробку, вынимаем вал вместе с частью корпуса коробки. Откручиваем болты по периметру.

3. С помощью молотка аккуратно обстукиваем по периметру крышку, снимая её с направляющих осей.

4. Снимаем две шестеренки. Не забываем всё складывать в отдельные чаши по принципу принадлежности к одной сборочной единице и надписывать.

5. Откручиваем винты крепления корпуса насоса. Снимаем шестерню с цепью насоса. Теперь крышка масляного насоса легко снимается.

6. Берёмся за хвостовик вала насоса, тянем вверх и извлекаем. Ничего сложного! Также легко будет и собирать в обратном порядке, если не забывать фотографировать и располагать чаши с извлекаемыми деталями в хронологическом порядке.

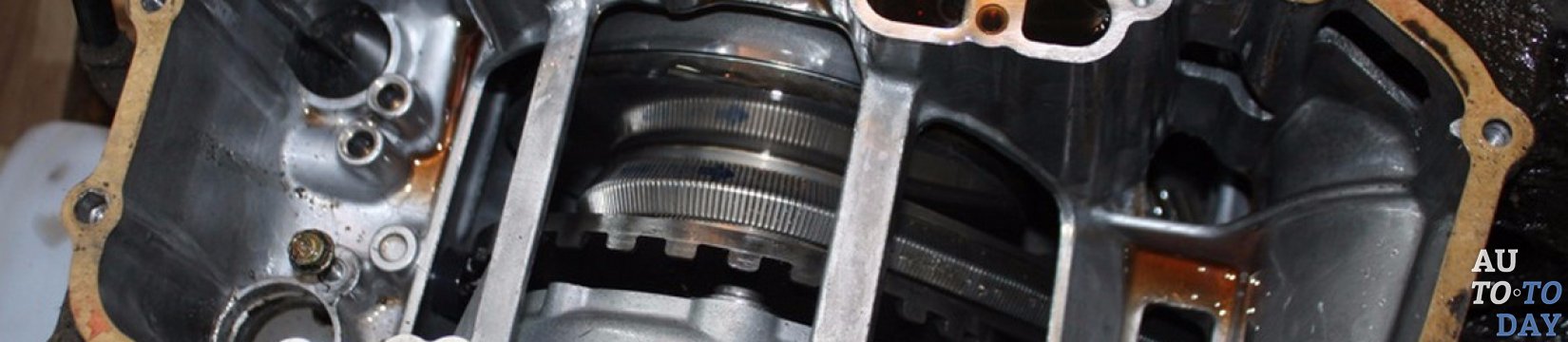

Вариатор 7. За ним вынимаем вал. Всё, с этой стороной коробки вариатора мы справились. Переворачиваем коробку еще раз и откручиваем элементы крепления крышки. Крышка плотно сидит на направляющих осях, аккуратно по периметру отжимаем её с помощью отвертки. И снимаем крышку. Перед нами основной узел вариатора – 2 вала и ремень. Собственно, это и есть автоматический вариатор, устройство бесступенчатого изменения передаточного отношения между двумя валами.

8. С помощью обычных пластиковых хомутиков в нескольких местах стягиваем ремень, чтобы он не рассыпался при последующем демонтаже.

9. Аккуратно извлекаем из корпуса шкивы с ремнем. Надо ли говорить, что при демонтаже в эти посадочные отверстия ничего постороннего не должно попасть? Ставим шкивы на ровную поверхность и силой оттягиваем шкив и освобождаем шкивы от ремня. Надеваем новый ремень и собираем всё в обратном порядке.
