Принцип работы вариатора

1645

Вариатор На сегодняшний день вариатор заслужил множество симпатий пользователей, хотя и без разочарований тоже не обходится. Несмотря на то, что вариатор появился достаточно давно, многие до сих пор не обладают достаточной информацией на эту тему. Эта статья призвана восполнить этот пробел и рассказать, что такое вариатор, каков принцип его работы и чем он отличается от привычной нам механической и автоматической коробки передач.

Что собой представляет вариатор

Вариатором называют бесступенчатую трансмиссию с внешним управлением, которая дает возможность автоматически плавно изменять передаточное число, выбирая оптимальное согласно внешней нагрузке и оборотам двигателя, этим позволяя наиболее эффективно использовать мощность. Вариатор изобрели еще в 19 веке. Историки утверждают, что механизм, очень похожий на вариатор, был придуман Леонардо да Винчи еще в 15 веке.

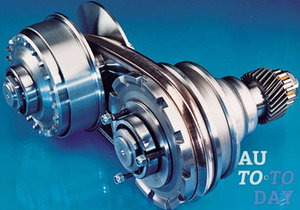

Вариатор А вот первая машина с вариатором появилась только в середине двадцатого века. Одной из первых компаний, которая стала применять вариаторы, считается DAF – они устанавливали их в грузовых и легковых автомобилях. После них на применение вариаторов перешла компания Volvo. В общем, вариатор можно назвать той же АКПП. По внешнему виду невооруженным взглядом их практически не отличишь. В автомобиле с вариатором также имеются две педали и коробка передач. Однако принцип работы вариатора отличается от принципа работы АКПП.

К примеру, автомобиль с вариатором не имеет фиксированной передачи 1-й либо 2-й скорости, а переключение их происходит весьма плавно и незаметно. На автомобилях, где присутствует вариатор, практически не чувствуются толчки при трогании с места. Помимо этого, из-за вариатора происходит непрерывное и незаметное изменение передаточного числа при разгоне либо торможении машины.

Виды вариаторов

Самыми распространенными вариаторами считаются клиноременный со шкивами переменного диаметра, тороидальный и цепной. О каждом из них более подробно прочтете ниже.

Клиноремённый вариатор

Итак, первый вариатор, который мы рассмотрим, – это клиноременный. Он является самым распространенным вариатором из всех существующих. В клиноременном вариаторе имеются два шкива и клиновидный либо ведомый ремень – через него происходит передача крутящего момента от двигателя, который связан с ведущим шкивом, к колесам, которые связаны с ведомым шкивом. Как ведущий шкив, так и ведомый состоят из двух половин, которые могут расходиться и сходиться между собой.

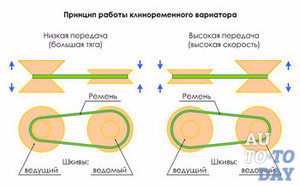

Клиноременный вариатор Чем ближе сошлись половины шкива, тем будет больше радиус окружности, которую огибает передаточный ремень, и наоборот, радиус поверхности прилегания ремня становится меньше за счет расхождения половин шкива. Итак, заставив один из шкивов сходиться и увеличивать радиус, по которому бежит ремень, а второй синхронно с первым – расходиться, можно плавно изменять передаточный коэффициент. Как работает клиноременной вариатор, показано на рисунке.

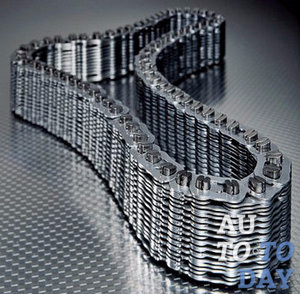

Что собой представляет клиновидный ремень?

Использование новейших материалов делает вариаторы наиболее надежными. Одним из основных достижений является разработка и создание клиновидного ремня для подключения шкивов, в качестве замены резиновых ремней и цепей. Клиновидный ремень состоит обычно из 9-15 тонких стальных полос, которые вместе составляют очень прочный состав. Преимуществом этого ремня является его прочность и нескользкость, что дает возможность вариатору работать с большим значением крутящего момента мотора. Еще такие ремни работают тише, чем резиновые.

Тороидный вариатор

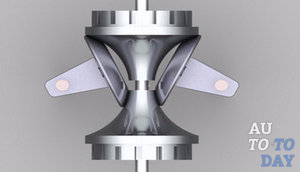

Тороидный вариатор Система тороидного вариатора отличается от клиноременного, однако все элементы аналогичны системе клиноременного вариатора и приводят к тем же итогам – бесступенчатой работе коробки передач. Работа тороидного вариатора заключается в следующем:

• Один диск подключается к мотору. Это равнозначно ведущему шкиву.

• Второй диск присоединяется к приводному валу. Это равнозначно ведомому шкиву.

• Колеса, находящиеся между дисками, работают как ремень, изменяя передаточное число, передаваемое с одного на другой диск.

Гидростатический вариатор

Два вида ранее перечисленных вариаторов работают за счет радиуса контактирующих точек между двумя вращающимися объектами. Однако гидростатический вариатор характеризуется другим принципом работы, заключающимся в применении насосов переменного объема. Вращение тут происходит при помощи гидростатического насоса.

Ремонт вариаторов

Вариаторы, независимо от их вида, не очень распространены из-за сложности их ремонта. Система управления вариатора – это электронно-гидравлическая система. Основные особенности системы вариаторов находятся в их «сердце» – зубчатых шкивах в форме конусов и ремня. Чаще всего именно с этой частью вариатора происходят неисправности. Эту деталь сложно настроить и продиагностировать, а разрыв ремня приводит к разрушению конусных шкивов и, как следствие, – поломке всего вариатора. Однако, невзирая на это, в последнее время разрабатывается множество технологий ремонта вариаторов, которые успешно внедряются.

Вариатор Существуют запасные ремни и шкивы, также возможно успешно диагностировать и тестировать электронную систему вариатора. Кстати в последнее время вариаторы отказывают в работе реже, чем обычные АКПП. Если придерживаться правильных условий эксплуатации и вовремя обслуживать вариатор, то бояться нечего. Наиболее известной неисправностью вариатора считается неправильно подобранное трансмиссионное масло.

Обычное масло, которое подходит для автоматической коробки передач, для вариатора не подойдет. Небольшой задир на поверхности ремня вариатора приводит к его разрыву и абсолютному разрушению всех внутренностей вариатора. Поэтому стоит иметь представление о работе вариатора и относиться к его обслуживанию серьезно.

Хотя бы раз в год владельцу машины с вариатором стоит проходить плановую диагностику. В случае возникновения лишнего шума либо толчков стоит незамедлительно обратиться к специалистам на СТО для проведения срочной диагностики. Там смогут выяснить, откуда взялись шумы и перебои в работе либо другие признаки неисправности. Своевременное обращение поможет избежать дорогого ремонта.

Недостатки и достоинства вариаторов

Сначала рассмотрим вариаторы с положительной стороны:

1) Способствует более быстрому разгону автомобиля.

2) Плавность переключения передач.

3) Уменьшает нагрузки на двигатель и детали привода.

4) Из-за электроники устанавливается щадящий режим, тем самым срок службы элементов увеличивается, а растраты на ремонт и обслуживание уменьшаются.

5) Экономия в эксплуатации – за счет отсутствия стандартного переключения передач.

6) Уменьшает количество вредных выхлопов в атмосферу и уровень шума в салоне машины.

7) Предотвращает пробуксовку колес

Итак, теперь перечислим минусы вариаторов:

1) Небольшой срок эксплуатации.

2) Вариатор не пригоден для сильных нагрузок, из-за этого их не устанавливают на машины, предназначенные для езды в трудных дорожных условиях.

3) Вариатор необходимо постоянно обслуживать, так как ремень CVT очень быстро изнашивается, примерно через 50-60 тыс. км.

4) Из-за первой и третьей причины некоторые сервисные центры отказываются ремонтировать вариатор, и если он поломается, то произвести его полную замену намного проще. Однако водителю автомобиля придется оплатить часть замены.

5) Есть ограничение на буксировку машины.
