Проверяем модуль зажигания своими руками

4553

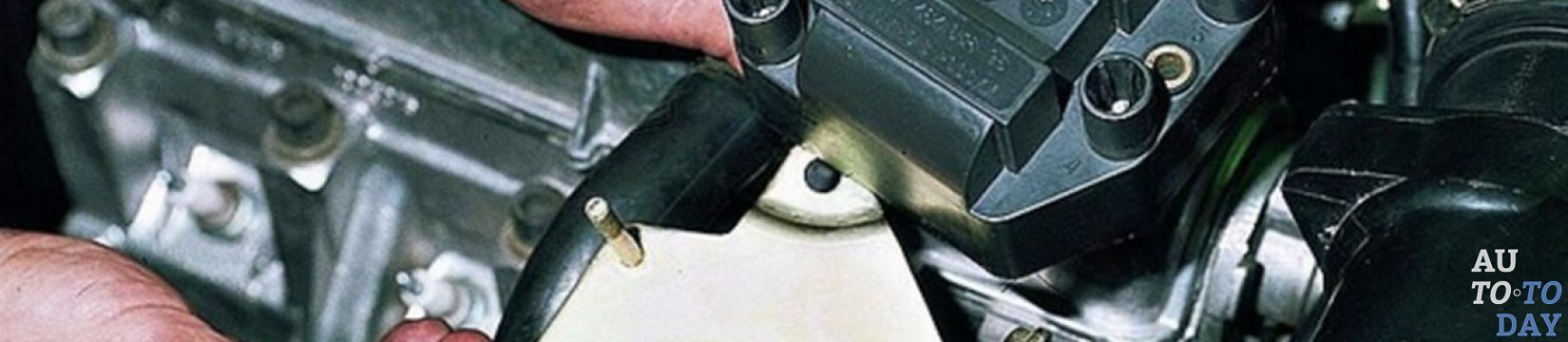

Модуль зажигания Одним из условий воспламенения в цилиндрах горючей смеси является исправный модуль зажигания, отвечающий за высоковольтное напряжение, которое создает искру на свечах. В зависимости от производителя, устройство старта двигателя может иметь несколько видов, но принцип работы и основные составляющие для них всех будут общими. Система зажигания должна гарантировать качественное и надежное возгорание топливно-воздушной смеси в строго отведенное для этого время, определяющееся предварительной настройкой.

Любое отклонение в работе устройства, которое отличается от заводских параметров, повлечет за собой ряд отрицательных действий, иногда вплоть до поломки самого двигателя. Вот почему так важно знать о возможных неисправностях модуля зажигания и способах их диагностики.

1. Причины неисправностей модуля зажигания

Как правило, модуль зажигания нельзя назвать ненадежным узлом. Он исправно выполняет свою работу долгие годы, иногда и весь срок службы транспортного средства. Но поломке подвластен любой механизм, и модуль зажигания не исключение. В списке всех возможных причин поломки этого узла, в 90% случаев диагностируются лишь три: использование неподходящих компонентов, брак деталей или некачественная сборка конструкции.

Немаловажную роль в исправном функционировании модуля зажигания играет состояние высоковольтных проводов, которые следует подбирать в соответствии с видом модуля и его параметрами, так как слишком низкое или высокое напряжение может прожечь контакты и вызвать сбой в работе узла.

Модуль зажиганияТакже к поломке модуля может привести неправильная работа свечей зажигания. Например, слишком сильный искровой заряд с легкостью вызывает разрыв катушки, а починить такую неисправность просто невозможно. Единственным выходом из подобной ситуации будет полная замена всего модуля. Если вовремя не ликвидировать повреждение высоковольтного провода или свечи, то напряжение продолжит расти, что, в конце концов, вызовет деформацию или разрушение изоляционного корпуса.

К сожалению, вторая причина – бракованные детали – широко распространена на отечественном рынке, и чтобы уберечь себя от покупки дефектной запчасти, которая со временем выведет из строя и другие элементы системы, специалисты советуют не экономить на важных узлах и покупать детали только у проверенных поставщиков с хорошей репутацией.

К менее распространенным проблемам системы относят механические повреждения, вызванные неосторожными действиями автовладельца при ремонте соседних элементов или другими подобными воздействиями.

Зачастую ответственный подбор соответствующих комплектующих и регулярный осмотр узла позволяют не беспокоиться о работоспособности модуля зажигания.

2. Этапы проверки модуля зажигания

Проверяем модуль зажигания Провести диагностику модуля зажигания своими руками можно несколькими способами: Во-первых, стоит обратить внимание на нагар на свечах, и если он там действительно присутствует, значит, вырабатываемая модулем искра не обладает достаточной силой, что, в принципе, можно определить визуально: искра имеет слабый синий цвет.

Во-вторых, следует проверить сопротивление модуля между разъемами 1 и 4, а также 2 и 3 цилиндров двигателя. Если показания не соответствуют 5,5-6,5 КОм, значит, причиной неисправности является замыкание второй обмотки.

В-третьих, провести диагностику модуля зажигания можно путем замены сломанного устройства на новое и последующего сравнения результатов. Выполнить описанные действия совсем несложно, главное, чтобы под рукой был стандартный набор автомобилиста.

Диагностика модуля зажигания, как правило, не занимает много времени, особенно если водитель имеет хотя бы минимальные знания из области электротехники и обладает навыками чтения несложных электросхем.

Также следует понимать, что для качественной проверки модуля зажигания необходимо иметь понятие о его конструктивных особенностях. Устройство состоит из нескольких высоковольтных трансформаторов и пары специальных электронных блоков управления. С одной стороны детали обычно размещаются две пары выходов, которые используются для подсоединения свечей. Фактически, все конструктивные элементы изолированы посредством надежного корпуса, изготовленного из пластика.

Учитывая, что описанное устройство непосредственно влияет на работу автомобильного силового агрегата, то его неисправность может вызвать обездвиживание машины, поэтому не обращать внимания на такую поломку просто невозможно.

Прежде чем переходить к непосредственной проверке модуля зажигания системы управления работой силового агрегата, необходимо убедиться в исправности других систем транспортного средства. После того как вы исключите их возможные неисправности, следует провести диагностику и самого модуля.

Проверка модуля зажиганияРаботая с модулем зажигания, нужно плавно отсоединить минусовую клемму от аккумуляторной батареи, предварительно выполнив на нем маркировку, и отсоединить электропроводку от общей катушки. Затем все крепежные элементы откручиваются, и корпус модуля зажигания демонтируется.

Далее, выключив автомобильный мотор, следует отсоединить всю сборку модуля зажигания и с помощью соответственного прибора измерить сопротивление между основными клеммами его контактного разъема. Полученные результаты необходимо сравнить с общими требованиями, указанными в технической документации.

Если показатели на вашем транспортном средстве сильно снижены, то это свидетельствует о присутствии неисправностей, связанных с коротким замыканием. Установив бесперебойность проводов, можно переходить к проверке вторичного контура мотора и измерению сопротивления между внешними клеммами зажигания.

Исходя из полученных результатов, делают вывод о состоянии изоляции системы. Все неисправные механизмы сразу подлежат замене.

Можно сказать, что весь процесс описанной проверки состоит из следующих этапов:

1) Замыкания обмотки на «массу» (измерительный прибор настраивают в соответствующий режим, после чего один из контактов мультиметра подсоединяют к центральному контакту катушки, а второй – к «массе»);

2) Диагностики обрыва первичных цепей модуля (провода измерительного прибора подключаются к контактам механизма, расположенных на его краях). Если показатели статичны (не изменились), то можно с уверенностью сказать, что в цепи образовался обрыв, и избежать замены модуля уже не удастся;

3) На последнем этапе следует так повернуть механизм, чтобы высоковольтные провода оказались повернуты к вам. Далее провода измерительного прибора подсоединяются к выходам первого и четвертого цилиндров двигателя, а затем ко второму и к третьему. Если показатели снова не изменились, значит, модуль зажигания находится в нерабочем состоянии.

3. Инструменты для проверки модуля зажигания

Мультиметр Основным инструментом при проверке модуля зажигания выступает измерительный прибор: мультиметр или омметр. Вы также можете купить специальный набор, в который входит тестер и другие нужные инструменты, но в большинстве случаев проще обойтись тем, что уже имеется. Незаменимым будет и стандартный набор автомеханика, включающий в себя отвертки, плоскогубцы и другие элементы, ведь всегда есть вероятность, что нужно будет что-то поджать или лучше зафиксировать.

Некоторые умельцы сами изготавливают «тестеры», так сказать, из того, что было под рукой. Подобных схем много: одни из них более эффективные, другие не очень, но право на жизнь имеют и те, и другие.
