Имеет ли механический манометр недостатки?

3465

Механический манометр Многие системы автомобилей работают под давлением. Особенно это актуально для тех моделей машин, которые уже давно были сняты с конвейера и не были оснащены современными электронными устройствами. Ведь сегодня давление в трубопроводах измеряется при помощи специальных электронных датчиков, которые, кроме функциональных особенностей, не имеют ничего общего с таким устройством как механический манометр.

Однако применение последнего остается актуальным и сегодня. Ведь электроника – совсем не надежная вещь, и когда она выходит из строя, автовладельцам приходится возвращаться к использованию старого доброго механического манометра. О том, как работает это устройство, в чем его преимущества, и каковы особенности подключения, мы и поговорим в сегодняшней статье.

1. Как работает механический манометр, и какие существуют разновидности этого устройства?

Во многих технологических процессах возникает необходимость в измерении давления. Для чего нужен этот показатель? В первую очередь для того, чтобы обеспечить безопасную работу установок и осуществлять правильный учет расхода жидкостей в трубопроводе. Делать это при помощи современных приборов очень просто, тем более что их характеристики позволяют получать точные данные о давлении даже в агрессивной среде.

Манометр Несмотря на прогресс и постоянную попытку ученых усовершенствовать процесс измерения давления, на сегодняшний день наиболее распространенным прибором для этого является манометр. При этом, механический манометр, несмотря на целый ряд недостатков, многие автовладельцы все равно продолжают использовать до сих пор.

Первый манометр был изобретен очень давно, и подтолкнула изобретателей к этому потребность определять, какой уровень давления находится в жидкости или газе. Зачастую манометр используется для измерения избытка давления, после чего уже определяется отличие между абсолютным показателем и барометрическим.

Среди всех манометров выделяют несколько классов или типов по классу точности. В частности, сегодня можно приобрести манометр с такой точностью:

• 0,2;

• 0,6;

• 1,0;

• 1,5;

• 2,5;

• 4,0.

Самый точный манометр – это тот, класс точности которого является наименьшим. В целом манометр – это контрольно-измерительный прибор. Корпус такого прибора зачастую изготавливается из стали. А вот шницель, при помощи которого устройство можно подключать к трубопроводу, изготавливается из латуни. В целом, независимо от применения, внешняя форма манометров практически не отличается: это небольшой циферблат, от которого отходит трубка, при помощи которой и осуществляется измерение давления.

Механический манометр В транспортных средствах широкое применение получили механические манометры. Отличием такого устройства является наличие в корпусе специальной пружины, которая по внешнему виду напоминает свернутую трубку. Из-за этого механический манометр иногда именуют «трубчатым», хотя у него есть еще одно название – стрелочный. Он является самым распространенным примером механического манометра.

Конечно, очень высокой точностью такой прибор похвастаться не может, но все равно остается наиболее удобным для непрофессионального использования. Однако такое свойство как высокая прочность и небольшие размеры сделали стрелочный манометр популярным и в производстве. Процесс измерения давления при помощи стрелочного механического манометра происходит следующим образом:

- один конец трубки (пружины), который не припаян, соединяется при помощи крана с сосудом, давление жидкости или газа в котором необходимо измерять;

- если давление высокое или начинает расти в процессе снятия показателей, трубка манометра начнет разгибаться и воздействовать на специальный рычаг;

- этот рычаг посредством зубчатки или оси соединен со стрелкой циферблата, которая начнет отклоняться;

- когда давление начинает падать, трубка сгибается обратно, и стрелка возвращается в исходное положение.

Манометр Поскольку прибор проходит обязательную регулировку, то на самых точных манометрах пружина начинает сжиматься уже при 0,1 атмосферы, что вы можете проследить на циферблате. По такому же принципу работают и тонометры, при помощи которых измеряется артериальное давление человека. К слову, согласно виду давления, которое измеряет манометр, все приборы принято делить на таковые:

1. Приборы абсолютного давления. Показатель такого манометра исчисляется от показателя абсолютного нуля.

2. Приборы положительного избыточного давления, благодаря которым измеряется избыточное давление.

3. Вакуумные приборы. Могут измерять давление, которое находится ниже атмосферного. Применяются для измерения давления в разреженной среде.

4. Барометры. Применяются для измерения атмосферного давления.

5. Дифференциальные приборы (дифманометры). Измеряют разницу в давлении, которая возникает в нескольких веществах.

6. Мановакуумные приборы. Позволяют измерять положительное и отрицательное избыточное давление.

7. Микроманометры. Позволяют измерять разницу давлений, значения которых находятся очень близко друг к другу.

Механические манометры также имеют свои разновидности, и наиболее часто встречающимся прибором из этой группы является сильфонный манометр. В таких устройствах вместо обычной пружины используется специальная гофрированная трубка, которая называется сильфон. Его отличие от обычного устройства заключается в том, что он обладает значительно меньшей жесткостью, а значит, и более высокой чувствительностью.

Механический манометр Как результат, полученные при помощи такого прибора измерения отличаются высокой точностью. Но не стоит забывать и о недостатке такого прибора: из-за низкого перепада упругости на сильфоне могут оставаться деформации. Поэтому такое устройство необходимо очень сильно беречь от перезагрузок.

Среди видов механических манометров следует выделить такие:

1. Технические.

2. Контрольные.

3. Образцовые.

2. Плюсы и минусы манометра механического типа действия.

Достоинств у данного прибора достаточно много, иначе бы он не был настолько популярен среди автолюбителей и механиков. В частности, среди плюсов механического манометра стоит назвать следующие:

• Доступность. Такой прибор очень легко купить, а чтобы им пользоваться, не нужно получать специальное образование или техническую подготовку.

• Недорогой. Купить механический манометр может каждый, независимо от его благосостояния.

• Простота использования. Для того чтобы получить результат, вам придется приложить минимум усилий.

• Точность. Несмотря на то, что в точности полученных результатов современные электронные датчики давления, конечно же, обходят механический манометр, он все равно остается достаточно точным прибором.

• Наличие дополнительных кнопок. К примеру, устройство может быть оборудовано кнопкой спуска воздуха или сбивания полученного результата. Все это делает его еще более практичным.

Но если уже говорить о недостатках механического манометра, то их тоже наберется немало. Однако знать о них обязательно нужно, поскольку большинство недостатков очень важно учитывать в процессе использования прибора:

Манометр 1. Прибор очень боится влаги. Поскольку он изготовлен из металлических деталей, в результате перепадов влажности на нем может появиться коррозия, которая может полностью вывести манометр из строя, хотя чаще всего это является причиной неточности получаемых в результате измерения данных.

2. В сравнении с другими типами манометров они менее точны. Во время использования механического манометра рекомендуется делать 2-3 замера подряд, после чего среднее значение всех замеров воспринимать как истинное значение давления в трубопроводе.

3. Некоторые модели манометров изготовляются с очень маленьким и непонятным циферблатом. Это усложняет восприятие результата замеров.

4. Тенденция снижения точности результата с приближением стрелки прибора к самой верхней отметке диапазона циферблата.

Таким образом, если правильно хранить и использовать механический манометр, с его помощью можно осуществлять достаточно точные замеры давления жидкости или газа в трубопроводе.

3. Как пользоваться прибором: установка механического манометра.

Установка механического манометра Использование данного прибора очень простое. Чаще всего его применяют для того, чтобы узнать давление автомобильных жидкостей – бензина и масла. Пригодится механический манометр и в том случае, если вам понадобится подкачать автомобильные шины до необходимого уровня давления. Конечно, его можно «измерять» и при помощи интуиции, однако использовать специальный прибор все же надежнее.

Допустим, у вас как раз возникла необходимость измерять давление в шинах, которые вы только что подкачали. Для этого выполняйте следующие действия:

- если на приборе есть кнопка сброса предыдущего показателя, то в первую очередь нажимаем на нее, чтобы стрелка манометра вернулась на показатель «0»;

- присоедините шницель манометра к ниппелю шины и удерживайте в таком положении несколько секунд, внимательно наблюдая за стрелкой на циферблате прибора;

- в это время воздух под давлением поступает в изогнутую пружину и немного расправляет ее (в зависимости от того, какое давление);

- снимаем манометр с шины и фиксируем на листке бумаги полученное значение;

- повторяем процедуру еще хотя бы один раз (если значения совпали, то третья проверка будет лишней);

- подкачиваем колеса, если в том есть необходимость и снова делаем замер давления. Оптимально, чтобы в задних колесах давление было равно 1,9 атмосфер, а в передних – 1,8 атмосфер.

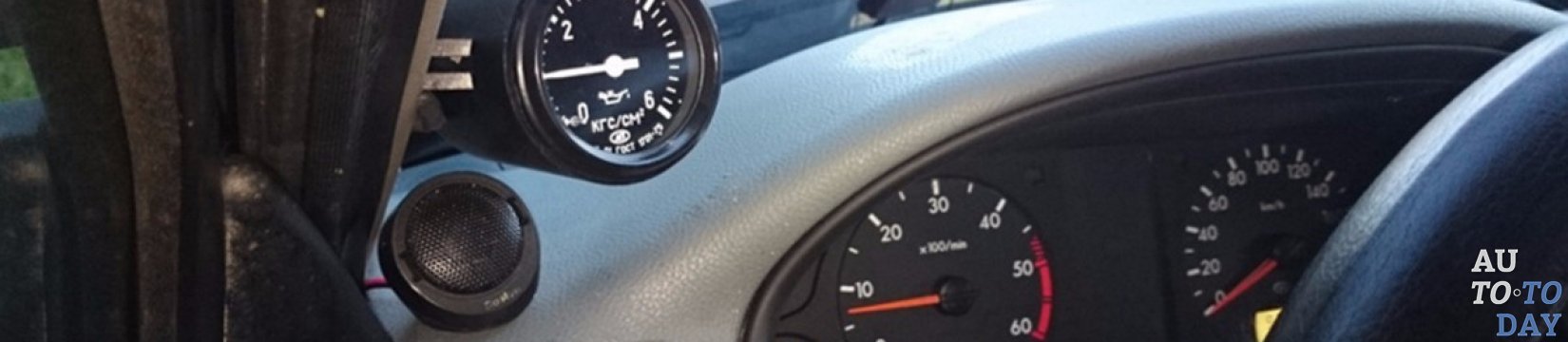

Но бывают случаи, когда у автовладельца не просто возникает потребность измерять давление жидкости или газа, а постоянно фиксировать его. В таком случае манометр буквально врезается в трубопровод и надежно крепится к нему. Чтобы соединение было герметичным, можно изначально встроить в трубопровод что-то на подобие ниппеля, и уже к нему крепить манометр. Тогда с такой конструкции прибор можно будет снять и вернуть на место в любое время.

Механический манометр Но все же, установка механического манометра для постоянного контроля за давлением сегодня осуществляется очень редко. Ведь данные, которые предоставляет устройство, может считать только человек, а после этого ему придется самостоятельно подстраивать все остальные системы под значение давления. В этом плане значительно упрощает задачу электронный датчик давления и электронный блок управления, которые могут сделать все без вмешательства человека.

Так что, можем констатировать одно: несмотря на всю ценность и полезность механического манометра, этот прибор уже отживает свой век. Сегодня он используется как портативное устройство, потребность в использовании которого возникает только тогда, когда отказывают электронные датчики.
