Подключение центрального замка своими руками

12100

Центральный замок Безопасность автомобиля всегда должна быть превыше всего, что мы повторяли уже неоднократно. Однако, касается это не только передвижения по дороге, но и безопасности в целом. Нельзя забывать, что угонщики и обычные автомобильные воры никогда не дремлют, поэтому замки на Вашем автомобиле должны быть супер-надежными. По этому поводу у многих возникают проблемы, поскольку устройство центрального замка часто выходит из строя, а его замена на новый – дело, на первый взгляд, достаточно сложное. Почему многих так пугает этот процесс? Потому что центральный замок необходимо не просто установить, а подключить к электронному блоку управления. Ведь открывается такой замок не поворотом ключа, а с пульта. Как с этим всем можно разобраться самостоятельно, мы и расскажем Вам в сегодняшней статье.

1. Разбираемся с особенностями функционирования и выбора центрального замка для автомобиля.

Сердце и мозг центрального замка – это его центральный блок управления (ЦБУ). Непосредственно в тот момент, когда водитель поворачивает ключ в замке, он передает сигнал на управляющие контакты, которые и передают сигнал ЦБУ. А вот уже этот блок передает соответствующие сигналы-команды на замки дверей салона, багажника, а на некоторых автомобилях – даже на люк топливного бака. Преимущество такого замка заключается еще и в том, что если автомобиль попадает в аварию, и срабатывают подушки безопасности, он автоматически отпирает все двери.

Таким образом, два основных «органа» центрального замка любого автомобиля – это ЦБУ и его исполнительное устройство. Стоит обратить Ваше внимание, что исполнительное устройство может быть представлено как в механическом, так и в пневматическом варианте. В том случае, если Вы желаете установить центральный замок с возможностью дистанционного управления, его установку лучше всего доверить специалистам. Однако, если детально разобраться в этом вопросе – корректную работу системы можно обеспечить и самостоятельно.

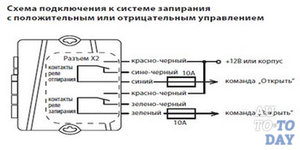

Схема подключения На какие аспекты стоит обращать внимание при выборе центрального автомобильного замка? В первую очередь необходимо покупать изделия проверенной фирмы-производителя. Доверять такую ответственность распространенным китайским замкам не стоит. Даже если к нему не доберутся воры, то такой контрафактный замок все равно может доставить Вам массу хлопот. К примеру, заклинить, когда Вам нужно срочно ехать, или не закрывать все двери. Еще один важный нюанс – это опции, которыми обладает конкретный экземпляр центрального замка. Современные производители пытаются максимально усовершенствовать свои изделия, чтобы привлечь покупателей. Однако, все эти ноу-хау могут очень сильно увеличивать стоимость такого замка, так что внимательно ознакомьтесь со всеми его опциями, прежде чем совершать покупку. Ведь зачем Вам замок с возможностями, которые Вы не собираетесь использовать?

Однако, пытаясь сэкономить, не стоит отказываться от очень полезных опций. К примеру, от дожима стекол. Что подразумевается под этой функцией? К примеру, во время езды Вы решили немного опустить стекло, а когда выходили из автомобиля, то забыли вернуть его в исходное положение. Когда Вы будете закрывать свое авто, центральный замок сам поднимет стекла «до упора». Еще одна очень полезная функция, особенно если у Вас есть дети, - это автоматическое запирание всех дверей одновременно с тем, как автомобиль начинает набирать скорость.

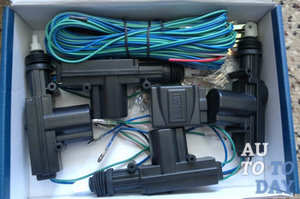

Также, у официального дилера Вы без проблем сможете приобрести оригинальный замок. Однако, несмотря на надежность такого механизма, подобный вариант, скорее всего, будет самым дорогим. Все же лучше остановиться на качественной модификации и постараться подобрать набор нужных для установки деталей. Значительно упростит Вам ситуацию универсальный набор, который обычно состоит из набора проводов, кабелей, крепежей и контролера. Иногда в такие наборы включается даже пульт управления к замку.

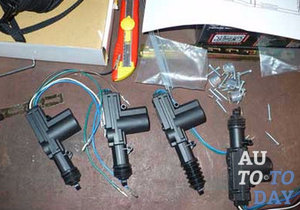

Центральный замок Выбирать Вам также придется между механическим и электронным механизмом. Думаем, Вы и сами догадались, что активация механического механизма осуществляется путем поворота ключа в замке, а электронного – через нажатие кнопки на специальном брелоке, который играет роль пульта дистанционного управления. Последний вариант, конечно же, более комфортный, тем более что его можно подключить к сигнализации (об этом расскажем ниже).

2. Что требуется для подключения: знакомимся с набором инструментов.

Подключение центрального замка – дело хотя и несложное, но требующее особенной внимательности. Это касается даже подготовительного этапа, который включает покупку непосредственно самого центрального замка и подготовку всех необходимых деталей. Когда Вы приступите к работе, у Вас под рукой должны находиться все нужные инструменты, чтобы не прерывать процесс ни на секунду. Итак, Вам понадобятся такие инструменты:

- система, которая отвечает за центральную блокировку замков: блок управления и активатор (исполнительное устройство, о котором мы уже упоминали);

- двужильный провод из меди, длина – не меньше 3 метров (а лучше все 4 метра);

- крестовая отвертка;

- плоская отвертка небольших размеров;

- обычная изолента;

- клещи, при помощи которых придется перерезать кабель;

- набор гаечных ключей;

- плоскогубцы;

- тиски;

- дрель и сверла для нее.

Ну что же, теперь можем приступать!

3. Подключение центрального замка: куда и как нужно подключать?

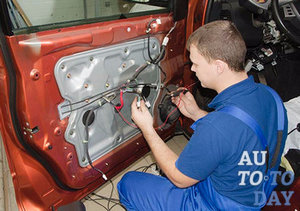

Подключение центрального замка Самый первый этап наших работ – это снятие обшивки с автомобильных дверей. Вместе с обшивкой необходимо будет снять и пылезащитные шторы (не забудьте запастись специальными пластиковыми защелками, при помощи которых можно будет без труда прикрепить их обратно к двери). Далее необходимо отсоединить от автомобильного аккумулятора клеммы, так как Вам необходимо будет провести очень много процедур с электричеством. Такое действие значительно обезопасит установку и подключение центрального замка.

Разобрав и отключив таким образом автомобиль, Вам нужно самостоятельно определиться, где будет самое подходящее место для установки замка. В этом вопросе обязательно необходимо ориентироваться на то, каким образом расположены внутренние детали стеклоподъемника и сами стекла, поскольку замок ни в коем случае не должен мешать его движению. Бывают случаи, когда приходится даже изготавливать специальные кронштейны, чтобы удобно и надежно закрепить замок.

Само же крепление замка необходимо осуществить при помощи обычных саморезов. После того, как будет полностью закреплен замок, обязательно проведите сопряжение замка с тягой, которая обеспечивает функционирование вверх/вниз кнопки запирания автомобильной двери. Очень важно, чтобы она двигалась плавно, без натуги.

Теперь остается только правильно настроить электрическую схему установленного нами замка. Внимательно посмотрите на активаторы, которые отдельно устанавливаются на все двери: от каждого из них отходит по 4 провода. Два провода направлены в сторону кузова, поскольку на них возлагается ответственность за то, чтобы замок открывался или закрывался. Еще два провода направляются на сам активатор.

Абсолютно все провода при подключении центрального замка необходимо протягивать через гофрированную трубку, через которую подключены все остальные соединения в автомобиле (Вы ее очень легко найдете между стойками кузова и дверью). Нужна она не только для изоляции, но и для того, чтобы провода во время эксплуатации не перетирались.

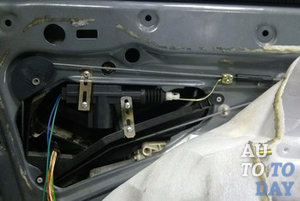

Центральный замок После этого все провода необходимо направить под настил автомобиля и довести их непосредственно к приводу замка. Чтобы правильно подключить их, обязательно следует воспользоваться инструкцией. Ведь в каждой модели замка особенности подключения могут сильно отличаться. Но сразу прикручивать обшивку не спешите – сначала проверьте работоспособность замков на всех дверях, для чего подключите клеммы к аккумулятору. Очень важно сразу убедиться, правильно ли отрегулированы все фиксаторы, которые идут от тяги центрального замка. Если все хорошо – значит, можете себя поздравить, поскольку с этой задачей Вам удалось справиться.

4. Как подключить центральный замок к сигнализации?

Перед тем, как подключать только что установленный замок к сигнализации, необходимо определить его тип. Речь идет о том, каким импульсом управляется замок: отрицательным, положительным или же он имеет переменную полярность. Чтобы Вам было проще, и Вы могли справиться с подобной задачей, даже если не устанавливали самостоятельно центральный замок, опишем разницу между этими типами и то, как эту разницу определить.

В случае с замком, которым управляет отрицательный импульс, двери будут отпираться только в том случае, если на них будет подаваться минус. В случае с положительным – только когда на замок подается плюс. А вот смешанный тип замка означает, что он управляется двумя силовыми приводами, один из которых подает, к примеру, положительный заряд, и двери открываются. А вот когда второй подает отрицательный – двери закрываются. Но последний тип Вы, скорее всего, сможете встретить только на штатных замках американских автомобилей. В зависимости от того, каким импульсом обладает замок, таком зарядом мы и будем его подключать к сигнализации.

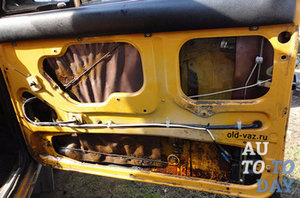

Подключение ЦЗ Чтобы найти нужные провода, которые необходимо подключить к блоку управления сигнализацией, необходимо использовать специальный прибор – пробник. С его помощью необходимо проверить каждый провод и найти именно тот, который Вам нужен. Один из них должен показывать минус в момент открытия автомобиля, а второй – в момент закрывания дверей. Далее все подключение осуществляем согласно представленной ниже схеме. Самое главное, не забудьте отключить аккумулятор, чтобы не получить «ранения» от электрического заряда.

При работе с проводами очень важно не забывать изолировать все соединение. В противном случае, даже одна капля воды будет грозить Вам полным отказом работоспособности центрального замка и сигнализации. После того как все будет подключено, не забываем наложить на аккумулятор клеммы и проверить, как работает сигнализация вместе с замками.

Мы описали Вам самый простой и понятный способ подключения сигнализации, с которым Вам наверняка удастся справиться. В противном случае придется обращаться в автосервис за помощью специалистов. Но, как Вы сами убедились, вполне можно обойтись без них. Если же лично у Вас мало опыта для осуществления подобных работ, можете обратиться за помощью к знакомым. В любом случае, надеемся, что центральный замок Вы установите и подключите правильно!
