Привод дроссельной заслонки

2634

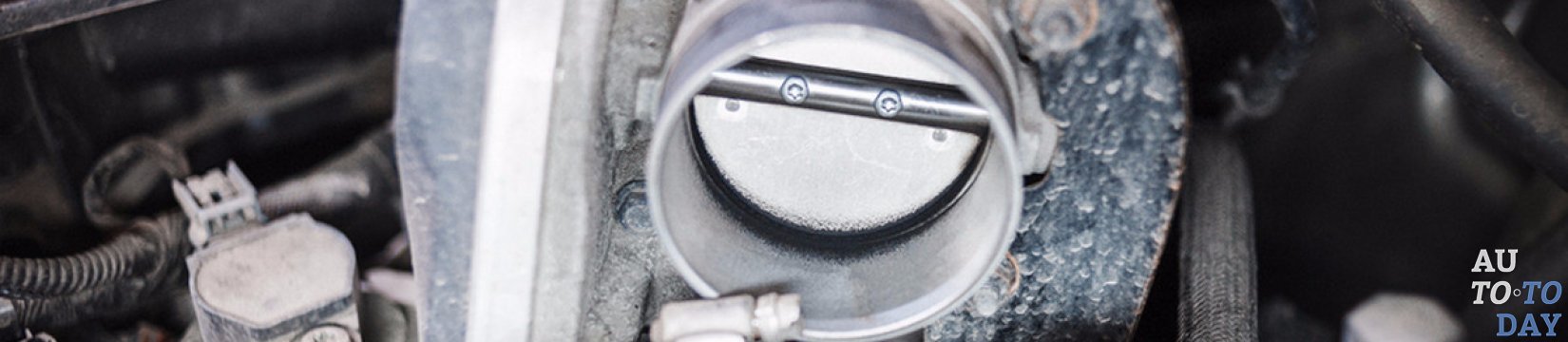

Привод дроссельной заслонки Прежде чем рассмотреть привод дроссельной заслонки, давайте ознакомимся непосредственно с самой дроссельной заслонкой. Дроссельная заслонка – это механизм, контролирующий подачу воздуха в двигатель внутреннего сгорания, в процессе чего происходит смешивание топлива и воздуха, а если уж совсем по-простому – это обычный воздушный клапан. Включает в себя корпус, в котором собраны детали: штуцера подвода и отвода охладителя, штуцер вентиляции, штуцер определения наличия паров топлива, регулятор холостого хода, датчик положения дроссельной заслонки и непосредственно заслонки. В большинстве, карбюраторы на автомобилях двухкамерные. Дроссельная заслонка первой камеры управляется акселератором из кабины машины, обеспечивает подачу воздуха на малом газу (холостые обороты), крейсерский режим, номинальный режим. Заслонка вторичной камеры открывается при полностью открытой первичной заслонке и обеспечивает подачу воздуха от номинального до максимального режима.

Назначение привода дроссельной заслонки вытекает из вышесказанного – контроль подачи воздуха. При нажатии на педаль акселератора открывается заслонка, происходит подача воздуха и его смешивание с топливом, после чего эта смесь сгорает, придавая мощность двигателю.

Типы приводов дроссельных заслонок.

Существует два типа приводов дроссельных заслонок – механический и электрический.

Механический привод МЕХАНИЧЕСКИЙ. Дроссельная заслонка с механическим приводом чаще всего используется в отечественных (машины прошлого века), классических и недорогих автомобилях. Данный тип заслонки приходит в движение за счёт тесного соединения с педалью акселератора через тросик газа.

ЭЛЕКТРИЧЕСКИЙ. Дроссельная заслонка с электрическим приводом устанавливается на современных автомобилях. Приходит в действие за счёт чёткого контроля электронным блоком, в связи с чем процесс происходит моментально.

Устройство привода дроссельной заслонки.

Механический привод дроссельной заслонки включает: акселератор, тяги и поворотные рычаги, металлический трос. При нажатии на акселератор дроссельная заслонка поворачивается вокруг оси, приоткрывая доступ воздуха для приготовления топливно-воздушной смеси. В данном типе приводов, параллельно управлению при помощи акселератора предусмотрено также ручное управление, состоящее из ручки управления, троса в металлической оплётке типа «Боуден», рычага управления на карбюраторе.

Дроссельная заслонка Электрический привод в силу своего конструктивного решения позволяет добиваться более эффективной передачи крутящего момента на колёса при каждом изменении положения акселератора; при всём этом повышается экономичность двигателя, снижается содержание СО в выхлопных газах, а также улучшаются эксплуатационные характеристики, влияющие на безопасность машины. Электрический привод выполнен достаточно сложно и включает в себя:

- электрический двигатель с двумя измерителями положения, связанными с рычагом управления дроссельной заслонки;

- акселератор с измерителем положения;

- электронный блок управления.

В дополнение к вышеперечисленным деталям в системе задействованы выключатели положения педалей тормоза и сцепления. Особенностью данного привода и положительной его стороной являются: электрическая связь акселератора с заслонкой; возможность управлять частотой вращения двигателя на холостых оборотах (изменением поворота дроссельной заслонки).

Принцип работы привода дроссельной заслонки.

Механический. Нажимая на акселератор, водитель преодолевает усилие возвратной пружины, воздействуя на тяги и рычаги поворота (металлический трос), перемещает дроссельную заслонку. Проходное сечение дросселя увеличивается, в связи с чем увеличивается подача воздуха в смесительную камеру. В зависимости от количества поступившего воздуха, впрыскивается определённое количество топлива. Топливо с воздухом перемешивается, подаётся в камеру сгорания цилиндров, за счёт чего частота вращения двигателя увеличивается.

Электрический привод При полностью отпущенном акселераторе заслонка перекрывает проходное сечение дросселя. Для нормальной работы двигателя на режиме «малого газа» существует регулировочный винт, который ограничивает закрытие заслонки (запуск двигателя, работа при включённой нейтральной передаче). В некоторых случаях, особенно для запуска и работы непрогретого двигателя, открытия заслонки регулировочным винтом недостаточно, поэтому применяется параллельно ручное открытие заслонки в кабине машины. При промежуточном, ручном открытии заслонки водитель может, нажимая на акселератор, достичь большей частоты вращения, но при отпускании акселератора заслонка повернётся до положения, открытого вручную, и дальше закрываться не будет. Для полного закрытия необходимо закрыть вручную.

Открытие вторичной камеры осуществляется при помощи системы рычагов, связывающих обе заслонки. После открытия заслонки первичной камеры на 2/3 хода начинает открываться вторая камера. В некоторых карбюраторах начало открытия вторичной камеры происходит только после полного открытия первичной камеры. Также применимы карбюраторы с пневматической системой открытия вторичной заслонки.

Электрический. При перемещении акселератора водителем датчик положения педали акселератора, представляющий собой наличие двух работающих независимо друг от друга переменных резисторов (потенциометров), изменяющих сопротивление от положения акселератора, передаёт сигнал на электронный модуль управления силовой установкой машины. Модуль, получив сигнал, выполняет необходимые операции и подаёт команду на электродвигатель для закрытия или открытия дроссельной заслонки. Датчик положения дроссельной заслонки контролирует её фактическое положение и сигнализирует об этом в модуль управления силовой установки.

Тросик привода дроссельной заслонки При необходимости выполняется коррекция положения дроссельной заслонки. Если происходит отказ одного из датчиков (потенциометров), двигатель автоматически выходит на пониженный режим работы с максимальным крутящим моментом 80Нм. При отказе обоих потенциометров на режим работы 55 Нм. При переключении передач датчик положения педали сцепления передаёт сигнал на модуль, и происходит коррекция подачи топливно-воздушной смеси в двигатель. При торможении машины выполняются подобные манипуляции. Это позволяет экономить топливо, снижается содержание СО в выхлопных газах, улучшается безопасность управления автомобилем.

Электронный модуль управления силовой установкой предусматривает аварийный режим. При возникновении неисправности поступает сигнал в модуль управления, который анализирует его и выдаёт команду на закрытие дроссельной заслонки до положения, обеспечивающего ограниченное движение автомобиля, позволяющее доехать до станции технического обслуживания. В электронный модуль управления силовой установкой встроена европейская диагностическая система, которая постоянно следит за наличием СО в выхлопных газах, определяет и предупреждает о возникшем его превышении.

Привод дроссельной заслонки Рассмотрев и проанализировав устройство и работу привода дроссельной заслонки, мы видим, что конструктивно они бывают как самыми простыми механическими, так и сложными и дорогостоящими электрическими, с электронным управлением приводами. Если водитель, имея некоторые навыки, может самостоятельно ремонтировать более простые, то для ремонта электрических приводов необходим высококвалифицированный специалист, имеющий необходимое диагностическое оборудование. Также мы видим, что на автомобилях с электрическим приводом дроссельной заслонки достигнуто улучшение эксплуатационных характеристик, влияющих на расход топлива, безопасность движения и экологию окружающей среды.
