Признаки неисправности гидротрансформатора

5439

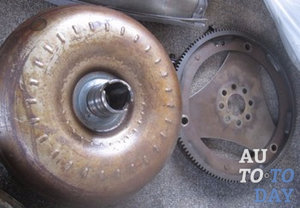

Гидротрансформатор Практически каждый водитель имеет представление о том, как работает его автомобиль. Так, к примеру, обладатели транспортных средств с механической коробкой передач наверняка знают, что двигатель подсоединен к передаче посредством сцепления, так как без него нельзя будет остановить машину, не повредив при этом двигатель. Правда, существуют также автомобили с автоматической трансмиссией, в которых отсутствует сцепление, предназначенное для отключения коробки передач от силового агрегата транспортного средства. В таких случаях место сцепления занимает другое, довольно интересное устройство – гидротрансформатор. Возможно, некоторым автовладельцам его конструкция покажется немного сложной, но благодаря его работе управлять машиной намного удобнее.

Сейчас мы более подробно рассмотрим вопрос функционирования гидротрансформатора, узнаем об особенностях его конструкции, а главное, выясним, какие бывают сбои в работе устройства и можно ли их устранить в домашних условиях.

1. Принцип работы гидротрансформатора и его устройство

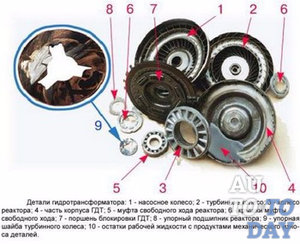

Устройство Гидротрансформатор – не единственное название устройств такого рода. Наряду с ним часто используются понятия «турботрансформатор» и «конвектор крутящего момента». Однако, какое б название ни употреблялось, все они обозначают механизм, предназначенный для передачи и трансформации крутящего момента от двигателя машины к ее коробке передач. Кроме того, указанное устройство позволяет изменять крутящий момент и частоту вращения, передаваемые на валы в бесступенчатом режиме.

Как правило, гидротрансформатор работает вместе с планетарной коробкой автомат, но в некоторых случаях может устанавливаться на транспортные средства, обладающие бесступенчатой вариаторной трансмиссией.

В наше время гидротрансформаторы применяются практически на любых транспортных средствах: начиная от легковых машин (или легких вилочных подгрузчиков) и заканчивая сверхтяжелыми грузовыми шасси.

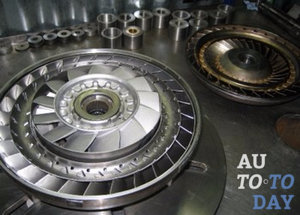

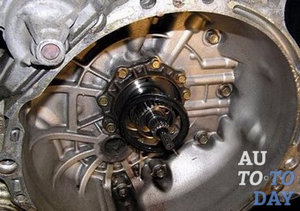

Гидротрансформатор Популярность автомобилей, оборудованных такими устройствами, в зависимости от региона их использования может существенно отличаться. Так, к примеру, в конце ХХ века в Западной Европе около 20% легковых машин были оборудованы гидротрансформаторами, подавляющее большинство которых разрабатывалось немецкой фирмой «Voith» (для сравнения, в то же время в Америке их доля составляла около 80%). В наше время, такие устройства все больше вытесняются другим чудом техники – «роботизированными» или автоматизированными коробками передач.

В устройство гидротрансформатора входит четыре основных составляющих компонента, объединенных очень крепким корпусом. Это турбина, статор, насос и трансмиссионное масло. При помощи болтов, корпус устройства прикреплен к маховику силового агрегата, благодаря чему он всегда вращается с той же скоростью, что и коленчатый вал мотора. В свою очередь, плавники, входящие в состав насоса гидротрансформатора, присоединены к корпусу, из-за чего они также вращаются со скоростью двигателя.

Насос гидротрансформатора – это один из видов центробежных механизмов такого рода. В процессе его вращения рабочая жидкость перемещается от центра к краям примерно так, как барабан стиральной машины разбрасывает одежду по стенкам в режиме отжима. Как только жидкость отходит от центра, там создается вакуум, привлекающий еще большее ее количество, после чего она поступает в лопасти турбины, связанной с передачей.

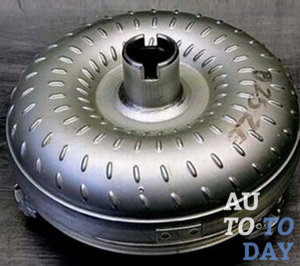

Гидротрансформатор Именно турбина приводит передачу в движение, а вместе с ней движется и Ваше авто. Но как жидкость (правильнее сказать «масло») попадает из насоса в турбину? На самом деле, тут все просто: пока жидкость доходит от центра насоса к его краям, ей приходится встречать на своем пути лопасти насоса, отталкиваясь от которых, она уже перемещается вдоль оси вращения насоса и подходит ближе к турбине, расположенной как раз напротив него. Лопасти турбины, так же как и лопасти насоса, немного искривлены, а это значит, что поступающей снаружи жидкости также придется менять свое направление, перемещаясь ближе к центру турбины. Такие изменения в направлении и вызывают вращение турбины.

Чтобы лучше понять принцип работы гидротрансформатора, представьте себе два комнатных вентилятора, расположенных друг напротив друга на расстоянии около одного метра. При включении одного, его искривленные лопасти погонят воздух от себя к другому устройству, стоящему напротив. Этот поток воздуха заставит вращаться лопасти невключенного вентилятора, поскольку они также искривлены и подвластны толчкам воздуха.

Заметьте, поток воздуха будет толкать лопасти только в одну сторону, именно в ту, в какую начнет вращаться вал вентилятора. То же самое происходит и в гидротрансформаторе, только вместо воздуха используется масло, а роль вентиляторов выполняют насос и турбина.

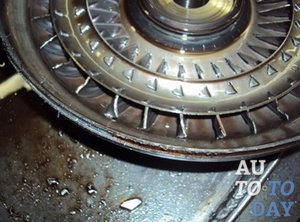

Гидротрансформатор Но вернемся к работе нашего устройства. После того, как жидкость попадает в центр турбины, она практически сразу покидает ее, опять двигаясь в противоположном направлении по отношению к тому, по которому она сюда попала, то есть снова по направлению к насосу. Именно в этом месте существует серьезная проблема.

Дело в том, что из-за конструкции лопастей насоса и турбины, они вынуждены вращаться в противоположные стороны, и если жидкость каким-то образом попадет обратно в насос, то это существенно повлияет на скорость работы двигателя. Во избежание подобных неприятностей, в конструкции гидротрансформатора предусмотрен статор, который способен изменять направление движения потока масла, благодаря чему возникает остаточная энергия, возвращающаяся от турбины к насосу, немного помогая мотору раскручивать его.

Надо сказать, что скорость вращения турбины никогда не сравнится со скоростью вращения насоса, а коэффициент полезного действия гидротрансформатора не сможет даже рядом встать с механическими шестеренчатыми механизмами, которые занимаются передачей крутящего момента. Именно этот факт есть причиной того, что транспортные средства, оборудованные автоматической коробкой передач, потребляют намного больше топлива, нежели машины с механической КПП.

Гидротрансформатор Чтобы как-то изменить ситуацию, на многих автомобилях устанавливаются гидротрансформаторы, оборудованные блокировочной муфтой. Когда требуется, чтобы насос и турбина устройства вращались с одинаковой скоростью (так бывает, когда, к примеру, транспортное средство движется на большой скорости), то блокировочная муфта соединяет их вместе, что автоматически исключает возможность проскальзывания насоса относительно турбины, за счет чего и повышается эффективность расхода топлива.

2. Неисправности гидротрансформатора

Длительность «жизни» любого гидротрансформатора можно прировнять к ресурсу автомобильного мотора, правда не исключено, что он может выйти из строя раньше расчетного периода. В работе гидротрансформатора существует несколько видов наиболее распространенных проблем:

1) Срыв блокировки устройства, первый признак которого – резкое появление вибрации в процессе планомерного передвижения со скоростью 60-90 км/час. В результате появления данной неполадки, на экран может выводиться соответствующее сообщение, представленное в виде кода ошибки блокировки. Постоянное засорение масляного фильтра продуктами износа может вызвать появление типичного кавитационного шума, что свойственно любому современному гидротрансформаторному устройству.

Гидротрансформатор 2) Разрушение упорных подшипников. В этом случае первым признаком наличия проблемы будет появление характерного механического шума при переключении передач, который исчезает с увеличением скорости автомобиля. Если для устранения проблемы Вы ничего не сделаете, то вскоре шум сменится резким грохотом и тут уже решить проблему поможет только замена гидротрансформатора.

3) Поломка обгонной муфты гидротрансформатора может диагностироваться по нескольким внешним признакам, позволяющим определить имеющуюся проблему. Одним из таких проявлений есть ухудшение разгона транспортного средства, в основном характерное для автоматических коробок передач, установленных на автомобилях марки Рено, Ситроен, Пежо, Мерседес, а также и на других машинах, оборудованных автоматическими шестиступенчатыми коробками передач (например, Ауди А3 или Фольксваген Пассат В6). В данном случае определить неисправность сможет только опытный автомеханик.

4) Если на масляном щупе коробки автомат появилась алюминиевая пудра, то с большой долей вероятности можно предположить наличие износа торцевой алюминиевой шайбы, которая размещена на муфте свободного хода.

5) Появление запаха плавящейся пластмассы при работающем двигателе является первым признаком поломки элементов, изготовленных из полимерных материалов, или же свидетельствует о перегреве самого гидротрансформатора.

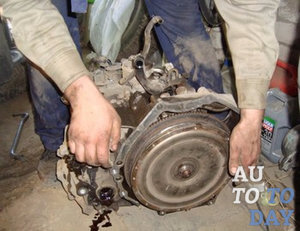

Ремонт гидротрансформатора 6) Если при включении передачи мотор просто глохнет, то, вероятнее всего, проблему стоит искать в системе управления, причем, в таком случае срабатывает блокировка устройства. Срезание шлицев, расположенных на турбинном колесе, повышает возможность полной остановки автомобиля.

Обнаружив даже самые незначительные признаки неисправности гидротрансформатора, постарайтесь не тянуть с посещением сервисного центра, ведь устранение мелких неисправностей обойдется намного дешевле, нежели «лечение» запущенной проблемы, что, в основном, предусматривает полную замену агрегата, а это уже совсем другая статья расходов.

3. Ремонт гидротрансформатора своими руками

Как и любой другой автомобильный агрегат, гидротрансформатор имеет свой гарантийный срок службы, который, как правило, совпадает с рабочим ресурсом коробки автомат. К сожалению, далеко не всегда получается так, как это было предусмотрено производителем, и устройство выходит из строя еще до окончания оговоренного срока, вызывая неисправности трансмиссии. Конечно, самым правильным решением проблемы будет ремонт агрегата. Кстати, здесь наблюдается одна закономерность: если Вы ремонтируете АКПП, то это подразумевает и ремонт гидротрансформатора.

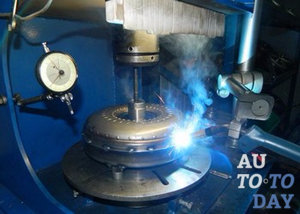

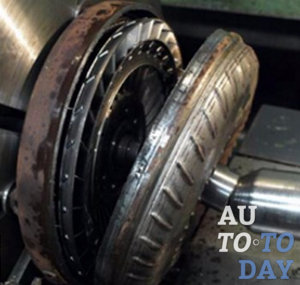

Ремонт гидротрансформатора Учитывая, что гидротрансформатор является целостной замкнутой деталью, для проведения любых ремонтных процедур его корпус придется разрезать, а уже после этого выполнять ремонт и замену вышедших из строя элементов. После проведения необходимых работ корпус устройства снова заваривают, причем шов должен быть абсолютно герметичным.

Стандартные (минимальные) ремонтные работы включают в себя разбор устройства (разрез сварного шва корпуса), определение дефектов деталей и замену вышедших из строя элементов, чистку деталей, замену фрикциона муфты, сальников, ревизию деталей и конечную сварку корпуса. Для разборки гидротрансформатора, срез сварочного шва выполняется по экватору устройства с помощью высокоточного токарного станка, а после разгерметизации корпуса можно браться за диагностику и замену неисправных деталей. Кроме того, в ремонтных целях также производят дефектовку, очищают турбины и корпус от грязи (нагара).

После того как составляющие части гидротрансформатора успешно прошли проверку, а все непригодные детали были заменены на новые – выполняется обратная сборка устройства, а сам корпус агрегата снова заваривается. Очень важно провести финальную проверку надежности крепления деталей («биение»), проверить герметичность корпуса, а также соответствие теплового зазора. В завершение всей процедуры выполняется балансировка гидротрансформатора.

Гидротрансформатор В тех случаях, когда после разгерметизации устройства выясняется, что провести ремонт и восстановление его элементов просто невозможно, все, что остается, – это заменить устройство целиком. Стоит заметить, что с точки зрения финансовой стороны вопроса, ремонт гидротрансформатора не всегда будет лучшим вариантом решения проблемы, и иногда стоит сразу заменить его на новый механизм.
