Принцип работы гидромуфты вентилятора

5347

Гидромуфта Гидравлическая муфта – это закрытое устройство автоматической и полуавтоматической коробки передач. Это устройство применяется для передачи крутящего момента от ведущего вала мотора к АКПП. В нем между ведомым и ведущим валами отсутствует жесткая связь, из-за этого вращение передается от одной оси к другой мягко и равномерно, без толчков и рывков.

История появления гидромуфты

Появление гидромуфты связано с особенностями развития судостроения в конце 19 века. Во время возникновения на кораблях морского флота паровых машин появилась потребность в новом вспомогательном устройстве, которое могло бы мягко передавать крутящий момент от парового двигателя к огромному и тяжеловесному гребному винту, находящемуся в воде. Таким механизмом стала гидравлическая муфта, которую предложил в 1905 году инженер и изобретатель из Германии Герман Феттингер. Спустя некоторое время это устройство начали устанавливать в автобусы, а потом на дизельные локомотивы и автомобили, чтобы обеспечить им более плавное начало движения.

Как работает и из чего состоит гидравлическая муфта

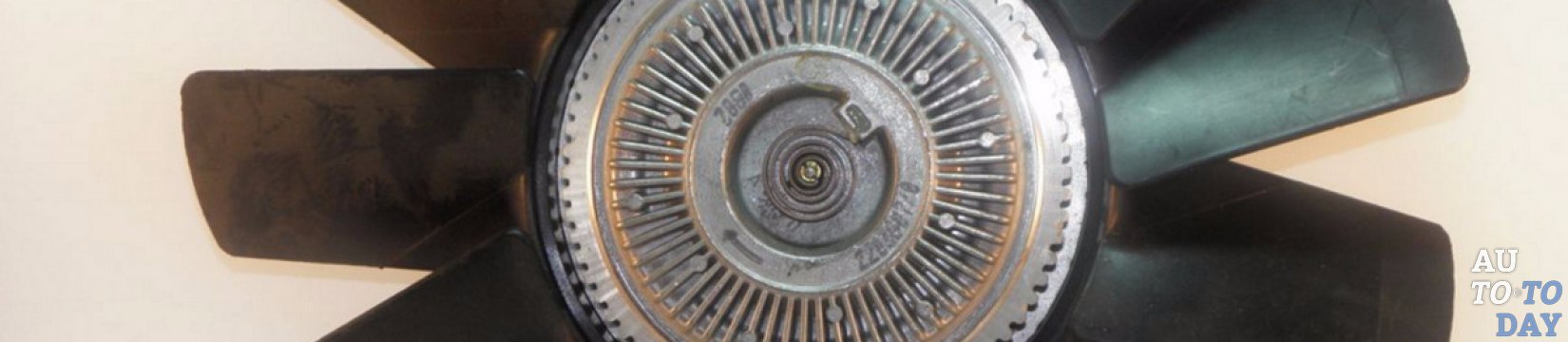

Гидромуфта вентилятора находится в середине вентилятора. Гидравлическая муфта состоит из 3 основных элементов:

• Картер

• Ведущее (насосное) колесо

• Ведомое (турбинное) колесо

ГидромуфтаВедущее и ведомое колесо обладают одинаковой конструкцией и чаще всего схожи по форме. Разрез обоих колес имеет форму полуокружности, составляя в собранном виде круг с маленьким зазором по центру. Внутри желоба колес есть поперечные лопатки: в насосном колесе – направляющие, в турбинном – турбинные. Колеса находятся друг напротив друга с очень маленьким зазором. Внутреннюю полость картера гидравлической муфты наполняет масло.

Гидравлическая муфта является очень простым компонентом гидромеханической трансмиссии. Крутящий момент и на ведущем, и на ведомом валу гидравлической муфты одинаков, а это значит, что гидравлическая муфта не изменяет крутящего момента, передаваемого через нее с вала мотора на коробку передач.

Насаженное на вал мотора аналогично ведущему диску сцепления ведущее колесо крутится внутри герметичного картера гидравлической муфты, тем самым приводя направляющими лопатками в движение масло, заполняющее гидравлическую муфту. Вязкое масло поступает на турбинные лопатки турбинного колеса, передавая им кинетическую энергию ведущего колеса, в итоге турбинное колесо начинает вращаться.

Гидромуфта Если обороты мотора увеличиваются, движение масла внутри гидравлической муфты усложняется. Бывает переносное и относительное движение. Переносное движение масла образуется при работе вращающихся лопаток ведущего колеса. А относительное образуется под воздействием центробежных сил – масло движется от центра ведущего колеса к его периферии.

Итак, сумма скорости движения масла, отбрасываемого лопатками ведущего колеса на турбинные лопатки турбинного колеса, равна векторной сумме скоростей этих двух движений. На деле это значит, что когда частота вращения насосного колеса увеличивается, то увеличиваются две составляющие суммарной скорости движения масла, но увеличивающаяся скорость относительного движения уменьшает коэффициент полезного действия гидравлической муфты, так как доля кинетической энергии лопаток ведущего колеса тратится на центробежное передвижение масла.

Какими достоинствами и недостатками можно охарактеризовать гидравлическую муфту

В настоящее время гидравлические муфты устанавливают на машины с поуавтоматическими коробками передач (например: грузовые машины, автобусы, реже на легковые). Основным плюсом гидравлической муфты считается возможность плавной перемены крутящего момента, переходящего на трансмиссию от мотора. Еще важной положительной стороной гидравлической муфты считается ограничение наибольшего передаваемого крутящего момента.

Гидравлическая муфта Другими словами, это устройство никогда не сможет передать очень большое вращение, которое может повредить трансмиссию. Оно предохраняет от перегрузки приводной двигатель (в особенности в момент запуска). Также плюсом является простота конструкции гидравлической муфты.

Самым существенным минусом гидравлической муфты является невысокий КПД по сравнению с механической муфтой, обладающей жесткой связью ведущего и ведомого вала. Именно из-за этого на современные автомобили их практически не устанавливают. Крутящий момент, а точнее, некоторая его часть, просто-напросто используется ею для перемешивания масла. Взамен того, чтобы преобразоваться в полезный крутящий момент на выходном валу, энергия верчения превращается в тепло, это вызывает нагрев корпуса муфты. Естественно, это влечет за собой увеличение расхода горючего.
