Как устроен трипоидный подшипник?

9501

Трипоидный подшипник Автомобильная механика – дело довольно сложное. Осваивать ее приходится на протяжении всей жизни и каждый раз по-новому (в том случае, если Вы вдруг решите приобрести новый автомобиль малознакомой Вам марки). Сегодня мы хотим помочь освоить Вам особенности еще одной детали автомобиля – трипоидного подшипника. Если с ходу Вам не удалось понять, о каком подшипнике идет речь, переживать не стоит. Речь идет о внутреннем ШРУСе (шарнире равных угловых скоростей), который имеет особенную конструкцию под названием «трипоид». Поломки данной детали возникают не так уж и часто, однако чтобы ее устранить, приходится приложить немало усилий. Ниже мы постараемся как можно детальнее рассказать Вам об этом немного замысловатом подшипнике и о том, что делать, если он вышел из строя.

1. Что такое трипоидный подшипник, и где находится данная деталь автомобиля?

По проведенному нами мини-опросу автолюбителей было установлено, что далеко не все знают о трипоидном подшипнике и назначении данной детали. Более того, в результате наших путешествий по просторам интернет-пространства выяснилось, что эту деталь как только не называют: и триподный ШРУС, и внутренний ШРУС, и трипоид, и просто «граната». Но каким бы ни было название, речь в данной ситуации идет о ШРУСах, с которым мы уже знакомили Вас в предыдущих статьях на нашем блоге.

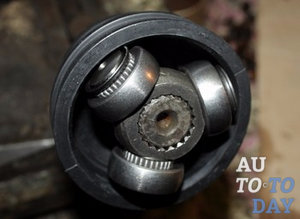

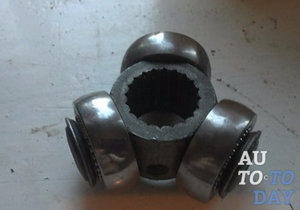

Трипоидный подшипник Но, как мы уже упомянули в нашем маленьком вступлении, трипоидный или триподный подшипник и являет собой особенную конструкцию ШРУСа, которая чаще всего устанавливается на автомобиль со стороны привода (к слову, это и есть ответ на вопрос, где находится трипоидный подшипник). Каждому автовладельцу также обязательно нужно знать, что данный подшипник состоит из сферических роликов и вилки, что позволяет осуществлять достаточно большие осевые перемещения, и обеспечивает при этом нелинейное изменение скорости под углом.

В чем же заключается роль данной детали, а вернее целого механизма? Всем известно, что движение автомобильных колес происходит благодаря приводу, который передает на них вращение. Однако, если бы на автомобиле не были установлены шарниры угловых скоростей, при осуществлении поворота колеса перестали бы крутиться. И вот как раз особая конструкция ШРУСа позволяет менять угол между полуосями и продолжать движение автомобиля независимо от того, в каком положении находятся его колеса.

Впервые ШРУС был изобретен еще в далеком 1927 году. Запатентовал его механик по имени Альфред Рцепп, именем которого он очень долго и назывался. Сегодня же среди автолюбителей больше распространено название «граната». Данная деталь является обязательным атрибутом каждого переднеприводного автомобиля, хотя на задне- и полноприводных машинах она также встречается нередко. В последнем случае делается это для того, чтобы сделать крепление заднего редуктора более жестким, а подвеску задних колес более независимой.

2. Как устроен трипоидный подшипник или конструкция обычного внутреннего ШРУСа?

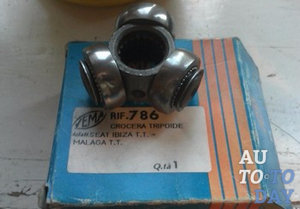

Подшипник Когда впервые приходится столкнуться с неисправностями данной детали, оказывается, что мы не так уж и много о ней знаем. Хотя ШРУС является довольно простым по своей конструкции, его размещение и сложность возможных поломок заставляет многих автовладельцев обращаться к специалистам на СТО. Все мы знаем, что данное решение является совсем не выгодным с экономической точки зрения. Поэтому давайте попробуем самостоятельно разобраться с особенностями ее конструкции.

ШРУС имеет очень большой рабочий ресурс, и при условиях правильной эксплуатации его служба может быть очень долгой. К слову, работа его чем-то напоминает работу коленного сустава, однако, в отличие от человеческого организма, он не является таким сложным. Конструкция внешнего шарнира практически идентична внутреннему, и состоит она всего из 4 деталей:

- основной корпус детали, который выполнен в виде сферической чаши с ведомым валом;

- внутри находится обойма в виде сферического кулака с ведущим валом;

- сепаратор, выполненный в виде кольца со специальными отверстиями, которые позволяют удерживать шарики подшипника;

- непосредственно сами шарики, количество которых обычно равно шести.

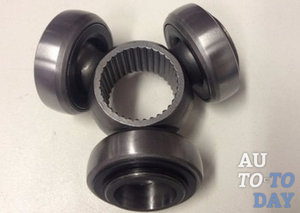

Трипоидный подшипник Единственное отличие трипоида или внутреннего ШРУСа заключается в том, что он представляет собой не шариковый подшипник, а игольчатый. При этом, на нем имеется целых три плоскости, в которых и стоит соответствующее количество игольчатых подшипников. То есть основа внешнего шарнира – это шарики, а основа внутреннего – это ролики с игольчатыми подшипниками. Независимо от того, внешним или внутренним является шарнир, поверх его обязательно устанавливается пыльник, предотвращающий попадание грязи на саму деталь и, тем самым, обеспечивающий длительность ее службы.

В отличие от привычного ШРУСа с шариковым подшипником, трипоид является более «нежной» деталью. Попадание даже самого несущественного количества грязи сразу же может стать причиной поломки. Даже смазку для игольчатых подшипников необходимо использовать предназначенную специально для них.

Также, сами трипоиды могут отличаться между собой в степени свободы, которую они передают колесам от коробки передач. В любом случае, все функции трипоидного подшипника сводятся к тому, чтобы обеспечивать очень ровную передачу вращательного движения. Как известно, карданное соединение полуосей, на которое возлагается та же функция, такой способностью не обладает. Даже если одна полуось будет вращаться равномерно, то на вторую от кардана все равно будут передаваться прерывистые движения.

3. Неисправности трипоидного подшипника, с которыми может столкнуться каждый автовладелец

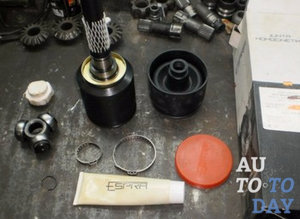

Трипоидный подшипник На первый взгляд, данная деталь не является такой уж важной для автомобиля, однако трипоид постоянно находится под очень большими нагрузками, и его неисправность полностью обездвиживает автомобиль. В связи с этим изготавливают трипоиды из очень прочных материалов, которые способны находиться в более длительной эксплуатации. Но все же, по ряду причин поломки случаются, и правильно на них реагировать должен уметь каждый водитель.

Самая первая причина, которая приводит к подобному результату, связана с агрессивным стилем езды автовладельца. Ведь чем сильнее Вы давите на газ, тем больше становится нагрузка, которая передается на привод, а с привода на наш трипоидный подшипник. Вторая причина возникновения поломок – это повреждение пылезащитного чехла или же просто пыльника внутреннего шарнира. В результате этого на деталь начинает попадать очень много пыли и грязи, увеличивается трение внутри механизма детали, и со временем она выходит из строя.

Понять, что с работой трипоидного подшипника что-то не так, можно и раньше, пока он не отказал непосредственно во время езды. В частности, первыми признаками приближающихся серьезных неприятностей, которые еще можно успеть исправить, являются:

- наличие вибраций в движении автомобиля во время его разгона;

- наличие вибраций даже при езде на скорости;

- характерный стук со стороны при езде на низких оборотах двигателя.

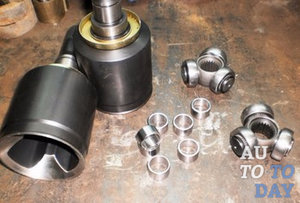

Трипоидные подшипникиЕсли Вы наблюдаете подобное за своим автомобилем – самое время загнать его на смотровую яму и внимательно осмотреть ШРУСы, причем как внутренние, так и внешние. Если есть хотя бы незначительное повреждение на пыльнике – езда на таком авто уже становится достаточно опасной. Любой автомеханик посоветует Вам снять деталь с автомобиля, разобрать ее, промыть, заново смазать и одеть новый пыльник. Как это сделать, мы и расскажем Вам.

4. Ремонт и замена трипоидного подшипника.

Если Вы определили наличие неисправности на самом первом этапе ее появления – у Вас еще есть шансы продлить срок службы детали без ее замены. Если же успели износиться и рассыпаться игольчатые подшипники – вариантов у Вас не будет. Просто снимаем деталь, моем ее и отправляемся в магазин автозапчастей, чтобы Вам подобрали аналогичный экземпляр. Однако, давайте обо всем по порядку.

Как снять трипоид с автомобиля?

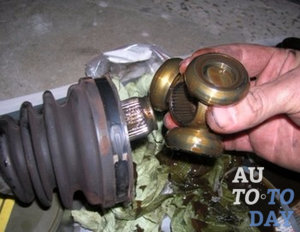

Внутренний ШРУС В первую очередь, Вам нужно подготовиться: найти смотровую яму или эстакаду для работ, стандартный набор инструментов автомобилиста. В зависимости от того, собираетесь Вы ремонтировать внутренний ШРУС или осуществлять его замену, Вам понадобятся либо смазка и новый пыльник, либо новая деталь. Приступаем:

- загоняем автомобиль на возвышение, чтобы нам было удобно работать со ШРУСом;

- откручиваем крепление – 6-8 болтов, которыми обоймы шарниров прикручены к шестерням дифференциала;

- вынимаем всю конструкцию ШРУСа из его гнезда и с самого вала.

Правда, есть еще один небольшой нюанс: после того, как вы открутили крепление, обязательно поверните руль в такое положение, которое позволит Вам освободить шлицевые соединения. Также, не всегда удается легко и просто вынуть деталь из ее гнезда. В идеале необходимо использовать специальный съемник для ШРУСов. Но есть он не у всех и достать его не так просто, поэтому зачастую автомобилисты пользуются молотком, монтировкой и собственной силой. Главное не переусердствовать, чтобы случайно не повредить деталь.

Трипоидный подшипник Определенные трудности существуют и с тем, чтобы правильно снять шарнир с вала. Для этого необходимо отстегнуть стопорное кольцо и снять хомуты пыльника, которые также будут Вам мешать снять деталь. К сожалению, на некоторых моделях автомобилей шарнир может быть закреплен сплошным штопорным кольцом, которое невозможно снять без повреждения. Делают это производители специально – у Вас не остается другого выбора, кроме как отправиться покупать новую деталь.

Механики также советуют снимать сразу два ШРУСа – внутренний и внешний. Это не только удобнее, но и безопаснее. Осуществлять ремонт деталей прямо под автомобилем не стоит. Лучше выбраться к верстаку или столу с хорошим освещением.

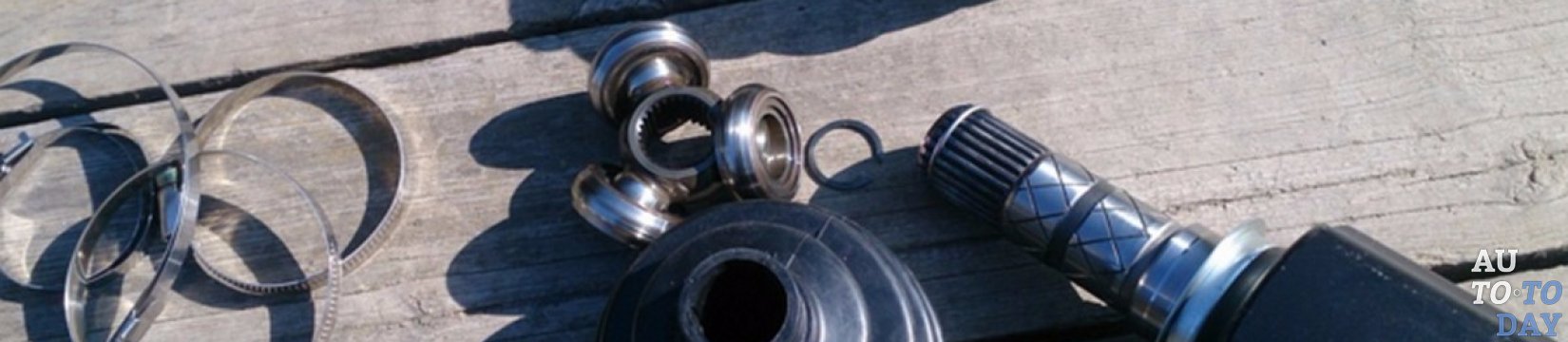

Разбираем сам трипоид и осуществляем его ремонт. Что делаем:

1. Снимаем большой и маленький хомут с детали.

2. Извлекаем пыльник и его внутреннюю часть.

3. Вынимаем из оболочки сам трипоид.

4. С помощью отвертки снимаем стопорную шайбу, которая закрепляет трипоид на оси, и снимаем его.

5. Промываем все детали в бензине, чтобы удалить с них не только старую смазку, но и абсолютно все загрязнения.

Далее необходимо заложить новую смазку. Мы уже упоминали, что она должна быть особенной и идеально подходить для игольчатых подшипников. Сегодня довольно легко приобрести смазку, которая предназначена непосредственно для трипоидного ШРУСа, поэтому проблем у Вас не должно возникнуть.

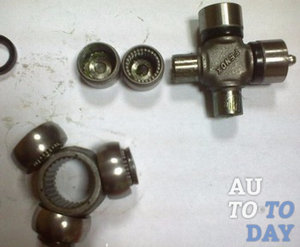

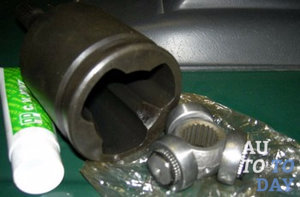

Подшипники В первую очередь нам понадобится обойма, из которой мы достали наш трипоид (ее еще называют просто «стакан»). Внутрь нее необходимо залить примерно 90 г смазки, оставив еще немного в стандартном пакетике. Далее, помещаем уже очищенный трипод на ось и вставляем его внутрь обоймы, выдавливаем сверху оставшуюся смазку. Оптимальное количество загрузки смазки для обычного автомобиля – 140 г.

Остается лишь обратно собрать деталь, установив на нее новый и целый пыльник, плотно зафиксировать все хомуты и установить узел обратно на автомобиль. Даже если деталь была не совсем новой, это продлит срок ее службы на достаточно длительный период времени, особенно если Вы будете бережно эксплуатировать свой автомобиль.

Что же касается ситуации, когда трипоидный подшипник полностью вышел из строя, то его замена осуществляется по вышеописанному принципу: снимаем с автомобиля старую неисправную деталь и устанавливаем вместо нее новую, предварительно смазав ее необходимым количеством смазки. Главное, чтобы новый трипоид был идентичным старому, иначе разбираться с новой поломкой Вам придется если не на следующий день, то на следующей неделе.
