Сальник распредвала - изучаем основные функции

2513

Сальник распредвала Доброго времени суток, уважаемые наши автолюбители! А вот мы задаёмся таким вопросом, знаете ли Вы почему устройство уплотнения называется сальником? Давайте разберём детально вопрос о том, как самостоятельно заменить сальник распредвала?

Устройство распределительного вала

Функция распределительного вала далеко не последняя в работе автомобильного двигателя. Он выполняет синхронизацию впуска и выпуска тактов работы двигателя внутреннего сгорания. В зависимости от того какой тип двигателя установлен на Вашем автомобиле, ГРМ может быть, как с нижним расположением клапанов в блоке цилиндров, так и с верхним расположением. В современном моторостроении более предпочитаемо ГРМ с верхним расположением клапанов. Это значительно упрощает разного рода ремонтные моменты и процессы обслуживания распределительного вала, благодаря тому, что доступ к деталям ГРМ гораздо упрощён. Распределительный вал конструктивно связан с коленчатым валом двигателя. Это соединение происходит путём ремня и цепи.

Ремень либо цепь распределительного вала надеваются на распредвальный шкив и звезду коленвала. Распределительный вал приводится в движение посредством коленчатого вала. Пожалуй, самым эффективным шкивом распредвала считается разрезная шестерня, которая применяется в тюнинговании распределительного вала с целью увеличения мощности двигателя.

Сальник На головке блока цилиндров располагаются подшипники, в которых производят вращение опорные шейки распределительного вала. При ремонте для крепежа опорных шеек применяются ремонтные вкладыши распределительного вала. В оси распредвала проделывается сквозное отверстие, а через него и смазываются трущиеся поверхности деталей. Сзади это отверстие распредвала заглушается.

Кулачки распределительного вала – самая важная его составная часть. Их количество идентично количеству впускных и выпускных клапанов мотора. Именно на них и возложена основная задача распредвала – регулирование газораспределительных фаз двигателя и порядка работы цилиндров. У каждого клапана имеется свой индивидуальный кулачок, открывающий его, набегая на толкатель. Когда кулачок уходит с толкателя по действием мощной силы возвратной пружины, происходит закрытие клапана.

Кулачки распределительного вала находятся между опорными шейками. По два кулачка на каждый цилиндр: впускному и выпускному. Кроме того шестерня крепится на вал для того, чтобы приводить в действие масляный насос и прерыватель-распределитель. Плюс к тому ещё и эксцентрик, чтобы привести топливный насос в действие.

Газораспределительная фаза распределительного вала подбирается опытным путём, и зависит от конструкции впускных и выпускных клапанов и числа оборотов мотора. Автомобильные производители указывают фазы распределительного вала двигателя в виде таблиц и диаграмм для каждого автомобиля. На опорах распределительных валов монтируется крышка распределительного вала. Передняя крышка распределительного вала является общей. В неё вмонтированы упорные фланцы, которые входят в проточки в шейки распределительных валов.

Как работает распредвал?

Сальник распредвала Распредвал располагается в развале блока цилиндров. При помощи цепной либо зубчатой передачи он приводится в действие от коленвала. Вращаясь, распределительный вал заставляет кулачки воздействовать на функционирование впускного и выпускного клапанов. Всё это происходит строго соответствуя фазам газораспределения и порядку работы цилиндров двигателя. Для того, чтобы правильно установить фазы газораспределения служат специальные установочные метки, которые расположены на распределительных шестернях или на шкиве привода.

Кривошипы коленчатого вала и кулачки распределительного находятся в строгом определённом положении, касательно друг друга. Благодаря установке, произведённой по меткам, соблюдается последовательность чередования тактов – рабочий порядок цилиндров двигателя. Этот порядок зависит от их расположения и особенностей конструкции коленчатого и распределительного валов.

Когда требуется замена сальника распредвала?

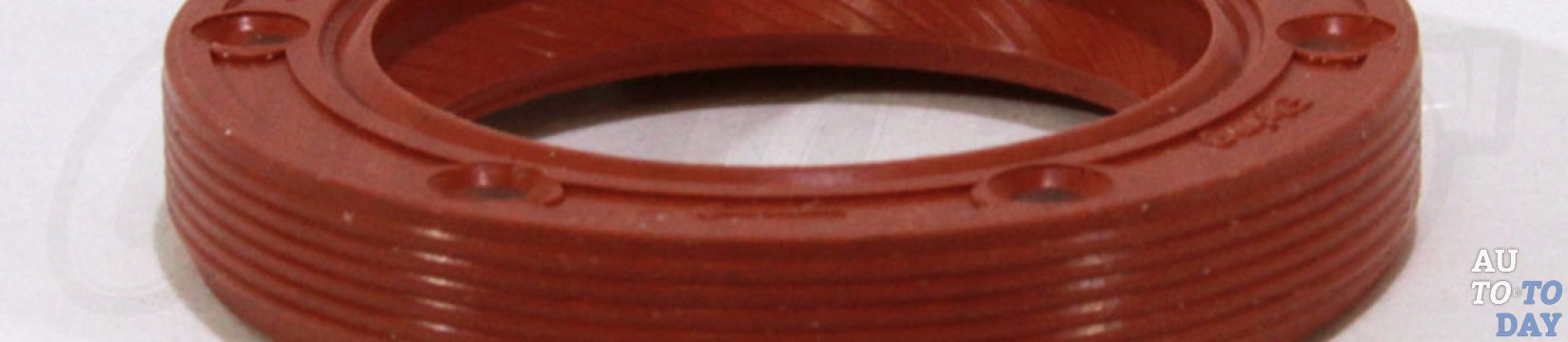

Название сальник либо уплотнитель пришло к нам с тех времён, когда для того чтобы уплотнить подвижные части механизма применяли пеньку, которая пропитывалась жиром. Вот так и появилось это странное, на первый взгляд, название «сальник». Естественно, нынешние сальники распределительных валов сложно представить выполненными из этого материала. Современные сальники изготавливаются из более современных и эффективных материалов.

Сальник распредвал Случается такое, что сальнику может потребоваться замена. «Когда же следует его менять?» - спросите Вы. Естественно, что ответ на поставленный вопрос будет звучать следующим образом: «Тогда, когда сальник течёт или его выдавило». А узнать о неисправности сальника распредвала удастся только при очередном проведении планового техосмотра, замене распределительного вала или при текущем ремонте ГБЦ. О его протечке подскажут следы моторного масла на ремне, либо под зубчатым шкивом распределительного вала. Заметив эту течь, сразу же старайтесь заменить сальник распредвала. Ведь Вы согласитесь с нами в том, что гораздо удобнее и финансово выгоднее заменить сальник распредвала, чем потом менять весь распредвал целиком или чего хуже, производить ремонт двигателя. Совершенно несоизмеримые вложения. Передний сальник распредвала можно заменить прямо на автомобильном двигателе, а вод задний – это сложнее. Необходим подъёмник, либо яма, а также нужно будет отсоединить коробку передач.

Замена сальника распредвала

После того как автомобиль проехал определённый километраж, в районе шкива и сальника распредвала образуются масляные потёки и в дальнейшем с каждым десятком пройденных километров только будут увеличиваться. От этой проблемы нужно незамедлительно избавляться при помощи замены сальников. Как же это сделать, мы рассмотри далее. И дело не так в потере моторного масла, как в том, что при его возможном попадании на зубчатый ремень и шкив привода распределительного вала это чревато весьма опасными последствиями.

Под воздействием горячего масла напрочь испортится резина ремня и он станет скользким. От этого существенно уменьшится его ресурс, а его зубья будут выскальзывать из зубьев шкивов. Последствия этого весьма прискорбны – загнутые клапана и треснутые поршни. Как Вы уже поняли, причину масляных потёков необходимо незамедлительно устранять, а это достигается лишь заменой непригодных сальников распределительных валов новыми.

Сальник распредвала Большинство автомобилей ремонтируется почти одинаково, но порой бывают и незначительные отличия. Например в иномарках более позднего образца бывают два распределительных вала, а следовательно и такое же количество шкивов, которые нужно будет снять, и два сальника, подлежащие замене. Более длинный ремень необходимо пометить маркером, как и его шкивы, затем снять только с распредвала, натянуть проволокой и ни в коем случае нельзя будет проворачивать его по зубьям шкива коленвала.

Но лучше всё же свои метки не выставлять, а прокручивая шкивы коленчатого вала за болт по часовой стрелке, выставить все шкивы по меткам завода производителя, которые уже высечены на шкивах и моторном блоке. Если Вы не нашли эти метки, внимательно прочтите мануал своего автомобиля. Если моторный блок обделён заводскими метками, а имеются они только на шкиве распределительного вала, значит устанавливать метку на шкиве необходимо напротив плоскости разъёма головки и блока мотора, но всё же лучше ещё раз уточнить внимательно в мануале.

Когда шкивы выставлены по заводским меткам, то уже можно смело, не боясь снимать ремень полностью, так как и коленчатый, и распределительный валы выставлены предельно точно относительно друг друга. Необходимость полного снятия актуальна в том случае, если также нужно будет заменить и сальники коленчатого вала. Далее снимите крышку клапанов, открутив длинные болты крепления.

Сальник распредвала Нарисуйте метки маркером или снова установите по заводским, пользуясь мануалом, на ремне и шкивах распределительных валов, чтобы потом, заменив сальник, вернут ремень на своё точное место, не сбив фазы. Ослабьте фиксацию натяжного ролика ремня, тем самым ослабив сам ремень. Снимите ремень со шкивов распределительного вала и открутите ключом на 17 болт, крепящий шкив распределительного вала, при этом лучше будет застопорить шкивы, чтобы те не проворачивались, при помощи монтировки, либо специального инструмента.

Снимите шкивы при помощи съёмника с конца распредвала, и пометьте где и какой шкив был размещён. Об этом далее. Снимите шпонку с распределительного вала. При помощи удобного приспособления или отвёртки выньте изношенные сальники, при этом старайтесь сделать это аккуратно, чтобы не поцарапать гладкую поверхность распределительного вала. Смажьте герметиком наружную кромку сальника, а рабочую моторным маслом и наденьте новый сальник на распределительный вал, запрессовывая его на место изношенного. Для этой процедуры удобно использовать накидную головку с диаметром меньшим на один миллиметр чем наружный диаметр сальника.

После того, как сальник был заменён, верните на место шпонку. Возвратите шкивы на своё место. Посадочные внутренние диаметры у обоих шкивов идентичные, поэтому главное их не перепутать, вот поэтому Вы их и помечали маркером перед снятием, как было сказано выше. Надев шкивы на распределительные валы, затяните их болты динамометрическим ключом с моментом, который указан в мануале двигателя Вашего автомобиля. Затягивая их, попросите, чтобы Ваш помощник застопорил шкивы от проворачивания при помощи монтировки (в это время автомобиль должен стоять на четвёртой передаче и ручнике) или другого специального приспособления.

Сальник распредвала После внимательно осмотрите ремень. Если он без разрывов и трещин, установите его на своё место, надев по оставленным меткам на шкивы. Если метки Вами проставлены ранее не были, то проверьте установку, либо заново установите все шкивы по заводским меткам, а уже потом надевайте ремень на шкивы.

Когда ремень уже на шкивах, натяните его при помощи натяжного ролика и проверьте уровень его натяжки. Если натяжка нормальная, тогда затяните болт натяжного ролика необходимым моментом, который описан в мануале двигателя Вашего автомобиля.

Проверните вручную либо при помощи электростартера на несколько оборотов коленчатый вал и затем снова проверьте натяжение ремня. Если что-то всё же изменилось, отрегулируйте снова. Возвратите клапанную крышку на своё место вместе с защитной крышкой ремня. Теперь можно смело запускать двигатель, обратив внимание на отсутствие подтекающего масла и убедившись, что замена сальника распредвала проведена не зря.
