Стенд для опрессовки форсунок - ремонтируем впрыск правильно

3145

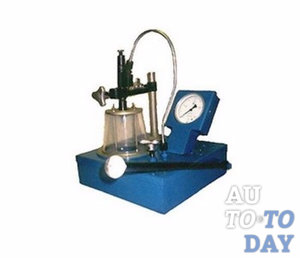

Стенд для опрессовки форсунок Устройство форсунки дизеля предназначается для распыления и подачи топлива непосредственно в цилиндре дизеля. Основными возникающими дефектами форсунок являются: коррозия сопловых отверстий распылителя и иглы; изнашивание; царапины на поверхностях важных элементов; нарушение герметичности и плотности соединения между форсункой и торцами корпуса распылителя; поломка и деформация пружины; ослабление затяжки пружины.

После того как автомобилист обнаружит, что на работающем дизеле цилиндр имеет изменившиеся параметры рабочего процесса, необходимо остановить дизель и снять форсунку, вследствие чего будет производиться тотальная проверка на испытательном стенде. Именно такого рода стенд предназначается для ремонта и опрессовки форсунок.

Кроме того, после установки форсунки на стенд необходимо посредством прокачивания топлива через нее, проверить и затяжку нажимной пружины иглы форсунки в соответствии с давлением впрыска топлива. Стенд для опрессовки форсунок В том случае, если все же затяжка пружины ослабла, то следует учитывать следующий аспект: давление впрыска топлива будет на порядок ниже рабочего давления. Таким образом, давление впрыска топлива, которое напрямую будет зависеть от того, какой именно тип дизеля и конструкции форсунки, будет происходить регулирование пружины посредством регулировочного болта.

1. История создания стенда для опрессовки форсунок

История – одна из самых интересных, и в то же время опасных наук. Точная история создания стенда для опрессовки форсунок не известна до сих пор. Тем не менее, функциональная причина, причина в потребности опрессовки форсунок и в практической деятельности предусмотрела возникновение такого стенда. Важно заметить, что первые стенды появились еще с возникновением самих дизельных форсунок.

В его состав входили некоторые элементы, такие как сварной стол, верх которого покрывался дюралюминиевым листом, монтированные на него топливный бак с указателем уровня топлива, высокого давления насос, который имеет ручной привод и стойка, которая имеет зажим для монтажа необходимой форсунки – все это составляет конструктивную основу такого стенда.

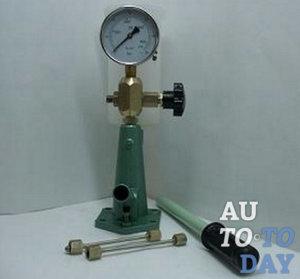

Стенд для опрессовки форсунок Из бака топливо будет через фильтр тонкой очистки и через отстойник будет поступать напрямую в насос высокого давления. Когда прокачка насоса будет происходить посредством рычага топлива нагнетается в коллектор, оттуда будет по зажиму и трубе поступать к форсунке. Коллектор является устройством, которое предназначается одновременно для спуска топлива и закрепления манометра из системы стенда.

2. Преимущества стенда для опрессовки форсунок

Устройство для опрессовки форсунок дизеля позволяет регулировать и испытывать все типы автомобильных форсунок именно дизельного типа, как отечественных, так и импортных. Такого рода стенд имеет в своем арсенале корпус, посредством которого используется бак для топлива, крышка, сверху которой располагается манометр, кронштейны, камера впрыска и так далее. Устройство подобного стенда позволяет самостоятельно проверить давление в начале впрыска топлива и качества распыления топлива дизеля. Кроме того, посредством данного устройства есть возможность проверить герметичность запорного конуса, гидроплотность по запорному конусу.

Конечно же, каждый автомобилист перед тем, как приобрести такого рода стенд или сделать его своими руками захочет узнать, какие преимущества даст подобного рода устройство. Первое, самое главное преимущество будет заключаться в удобстве и максимальной простоте использования обыкновенного стенда, посредством которого опрессовка необходимых форсунок будет произведена достаточно быстро и без затраты своих сил.

Стенд для опрессовки форсунок Кроме того, важно заметить, что вследствие проведенных процедур можно получить отличный результат, так как самостоятельная опрессовка без подобного стенда может увенчаться неудачей и неточностью, чего на стенде быть просто не может. Именно надежность, высокий уровень комфорта и доступности подобного устройства стенда делают его просто незаменимым для каждого автомобилиста, который имеет необходимость произвести опрессовку дизельных форсунок своего транспортного средства.

3. Как самому сделать стенд для опрессовки форсунок

Если разобраться, то для себя тоже можно сделать устройство (стенд) для проверки дизельных форсунок. Так, в большинстве случаев автомобилисты используют 10-тонный домкрат. Кроме того следует приобрести манометр. Изначально потребуется разобрать устройство домкрата. После того, как из него вытащить цилиндр вместе с поршнем, нижнюю часть цилиндра нужно будет отпилить, а оставить всего 6-7 см. После этого необходимо приварить к ней заглушку, желательно чугунную. Такая деталь варится без каких-либо трудностей. После этого необходимо приступить к изготовлению трубки для самой форсунки.

Следует взять обычную трубку высокого давления и разрезать ее. Кроме того, нужно взять штуцер от топливного шланга от обычного инжекторного бензинового двигателя. Именно от него можно взять и болт с отверстием внутри. Сама трубка припаивается к штуцеру посредством олова. Далее необходимо нарезать в пробке резьбу и прикрутить посредством медных шайб. После этого в самой головке пробки необходимо будет просверлить отверстие в 8 мм.

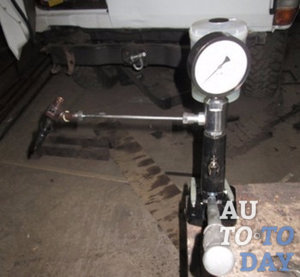

Стенд для опрессовки форсунок Оставшийся конец трубки будет с гайкой, его и нужно взять и отрезать от нее ту часть, посредством которой удерживается гайка и уплотняется форсунка – кончик. Этот конец трубки необходимо вставить в гайку, а ее, в свою очередь, приварить к болту, в котором предварительно будет просверлено отдельное отверстие для этого конца. Такую деталь необходимо варить аргонодуговой сваркой или полуавтоматом. Манометр необходимо подобрать с такой резьбой, какая будет на форсунке.

Конечно же, чтобы получилось подобие форсунки, его можно немного рассверлить. В принципе, это все сложное в данном процессе, а осталось совсем ничего. Необходимо просверлить отверстия в самом основании и это все дело прикрутить к столу. После этого под дизельное топливо делается бачек. Идеально было бы брать новый домкрат, так как в нем не будут западать клапана.

В таком случае, если автомобилист сделал все по вышеуказанной инструкции, то можно получить достаточно надежный и хороший, а самое главное безопасный стенд для опрессовки форсунок. Кроме того, такой стенд будет очень выгодным вложением, так как в автомобильном магазине подобное устройство будет стоить очень кругленькую сумму, что достаточно негативно скажется на бюджете современной среднестатистической семьи.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?


Комментарии 1
Юрий Князев 2017-08-29
После этого необходимо приварить к ней заглушку, желательно чугунную.--чугунная у автора голова-чугун не варится!
